DH-GSTN5300/50F剩余电流式电气火灾监控探测器
阅读次数：542 发布时间：2020-08-10
一、DH-GSTN5300/50F型剩余电流式电气火灾监控探测器概述
DH-GSTN5300/50F剩余电流式电气火灾监控探测器为分体式单路探测器，与海湾的GST-DH9000电气火灾监控设备等构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜、总配电箱、一二级配电箱等处供电线路的剩余电流的实时监测。

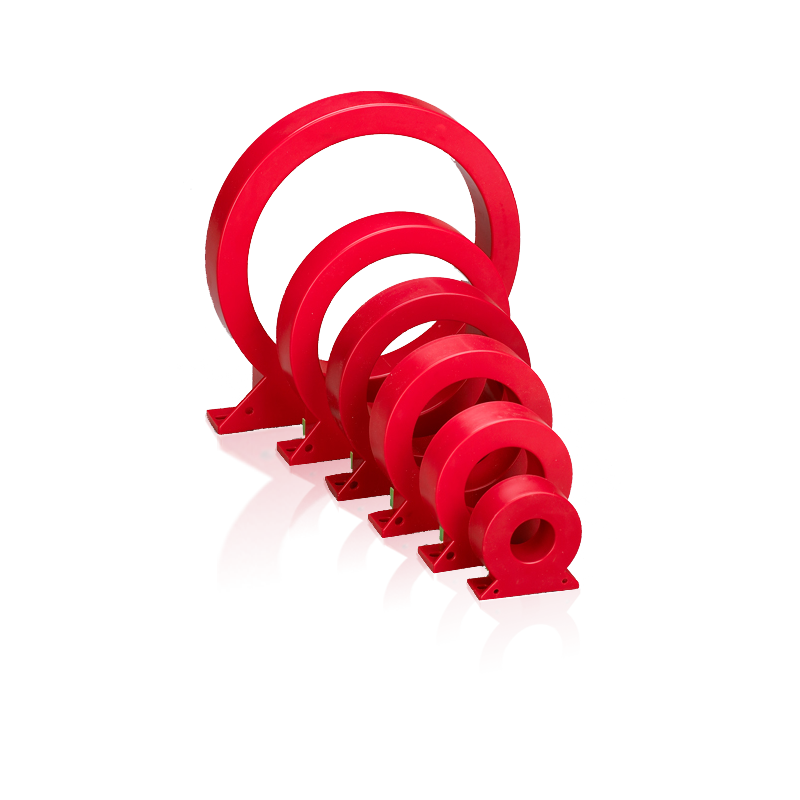

DH-GSTN5300/50F探测器由信号处理模块和剩余电流传感器两部分构成，其中信号处理模块可面板嵌入式安装也可导轨安装。剩余电流传感器(以下简称传感器)包含闭口孔型、闭口方孔型和开口圆孔型共12种规格。
二、DH-GSTN5300/50F剩余电流式电气火灾监控探测器规格参数
| 型号 | DH-GSTN5300/50F |
| 工作电压 | 总线24V，无极性 |
| 工作电流 | ＜DC3mA |
| 剩余电流报警设定值 | 300mA到1000mA(步进1mA) |
| 主回路 | 电流0A~2000A多种规格可选，电压＜AC660V |
| 报警响应时间 | ≤30s |
| 输出触点容量 | 1A/125VAC，2A/30VDC |
使用环境 | 温度：-10℃~+60℃ 相对湿度≤95%，不凝露 海拔＜3000m |
| 外壳防护等级 | IP30 |
| 总线通信地址 | 采用电子编码器编码方式，占1个编码点(1~242) |
| 壳体材料和颜色 | 信号处理模块：阻燃ABSPANTONECOOLGRAY10C 传感器：ABS，象牙白 |
| 外形尺寸 | 信号处理模块:144mm×96mm×46mm |
| 执行标准 | GB14287.2-2005 |
