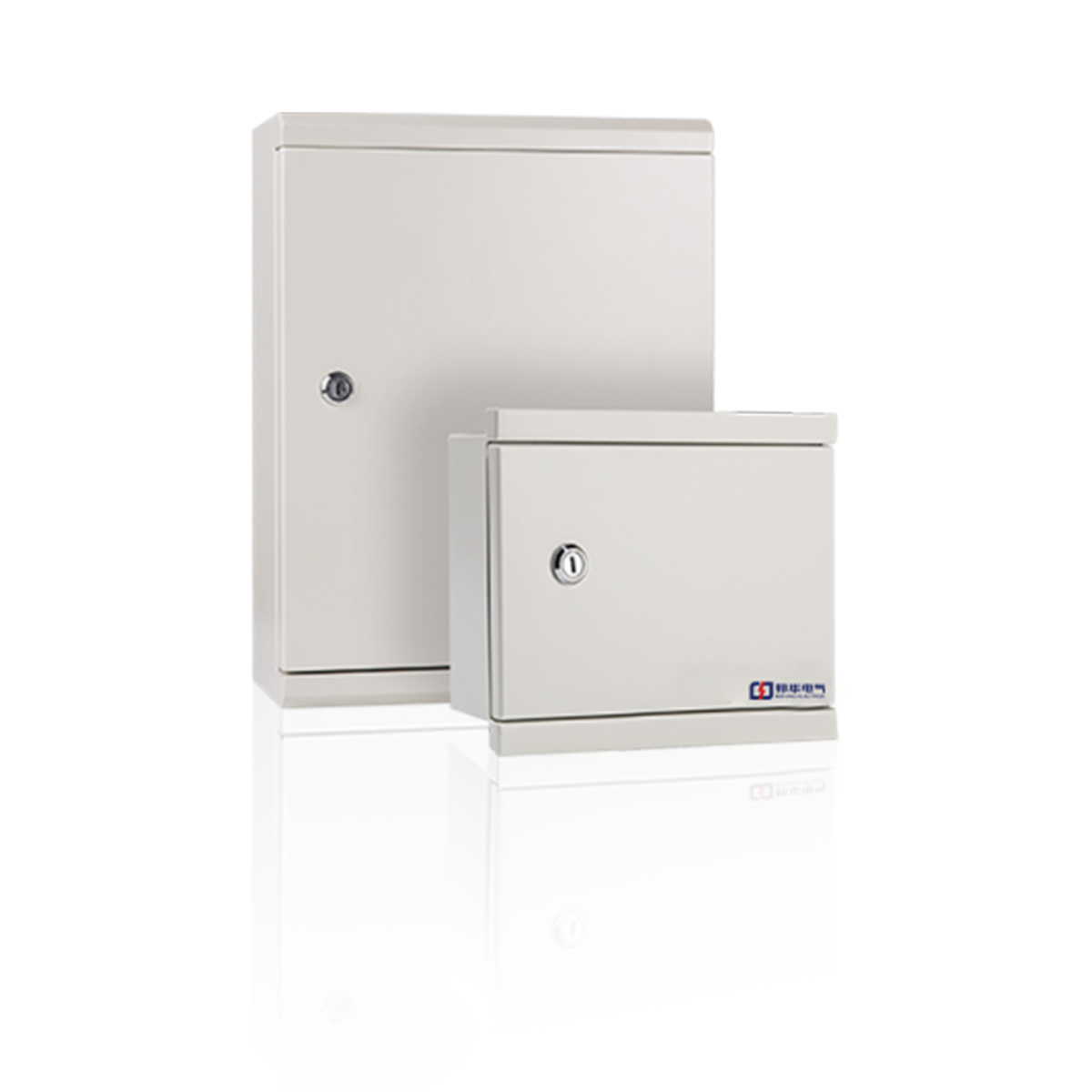

YG-PD-220应急照明配电箱

阅读次数:768     发布时间:2020-08-13


20200813/5f34a6fa8d57e.png


产品原理

应急照明配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。


设计

非集中控制型系统应急照明配电箱的设计该应急照明配电箱采用双路输入型方式设计,在正常供电电源发生故障时能自动投入到备用供电电源,并在正常供电电源恢复后自动恢复到正常供电电源供电。

按下手动试验转换按钮S1可完成主电源和备用电源手动试验转换,转换结束时自动恢复到正常供电电源供电。

DC24V联动输入和反馈端子用来能接收应急转换联动控制信号,并输出反馈信号,当配电箱接收到DC24V联动控制信号时,配电箱将切断供电电源,使连接的消防应急灯具转入应急状态。输出配电回路设保护电器,并符合GB50054的有关要求。该配电箱的核心是我们独立设计的一个双电源切换模块,切换速度快,由常用电源切换到备用电源的时间仅为5~10 ms,对于各类电子类负荷、照明类负荷均不会引起供电中断,远远高于国家标准规定的应急照明配电箱在应急转换时,应保证灯具在5 s内转入应急工作状态,高危险区域的应急转换时间不大于0.25 s的要求。

该应急照明分配电装置是按安全电压型设计,要求集中电源是安全电压输出。其核心部分是一块应急输出模块,该模块通过RS485总线与应急照明控制器连接,检测各路应急输出的状态,当某个应急输出回路故障时输出故障音响并置亮故障指示灯,消音按键可手动消音,可将分配电装置的工作状态上传至应急照明控制器并接收应急照明控制器发出的控制信号。

应急照明配电箱及应急照明分配电装置是消防应急照明与疏散指示系统必备的组成单元,由于不同系统对其要求不同,设计时一定要结合系统的分类设计才能满足国家标准的要求。
