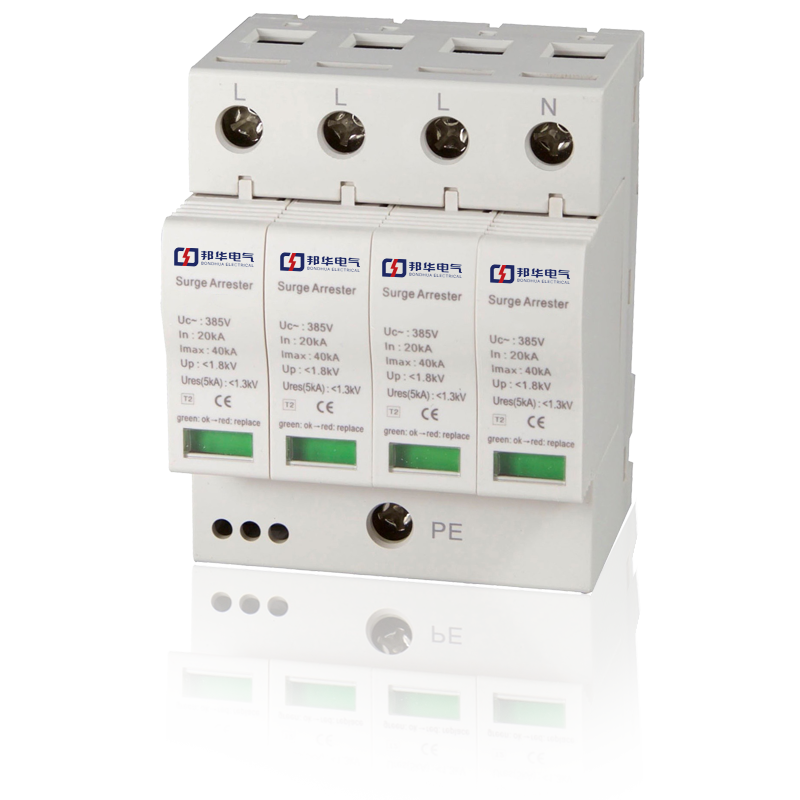

BEC-120B/4P 防雷浪涌保护器
阅读次数：1476 发布时间：2020-08-13
BEC浪涌选型参数表：
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
BEC-120B
技术参数：
最大放电电流Imax（kA）：120（8/20µs）
最大持续工作电压Uc（V）：385
电压保护水平Up（kV）：≦2.5
温度范围：-40℃~+70℃
外壳：聚酰胺PA6阻燃增强
三相模块尺寸（长×宽×高）：144×67×92mm
BEC-100B（I级试验电涌保护器）
技术参数：
标称放电电流In（kA）：20（8/20µs）
冲击放电电流Imax（kA）：20（10/350µs）
最大持续工作电压Uc（V）：385
电压保护水平Up（kV）：≦2.0
温度范围：-40℃~+80℃
遥信功能：可选
老化热脱口功能：是
外壳：聚酰胺PA6阻燃增强
单模块尺寸（长×宽×高）：90×34.3×64mm
保护模式：L-PE、N-PE
BEC-80B
技术参数：
标称放电电流In（kA）：50
最大放电电流Imax（kA）：80（8/20µs）
最大持续工作电压Uc（V）：385
电压保护水平Up（kV）：≦2.5
温度范围：-40℃~+70℃
外壳：聚酰胺PA6阻燃增强
三相模块尺寸（长×宽×高）：144×67×92mm
BEC-60B
技术参数：
标称放电电流In（kA）：40
最大放电电流Imax（kA）：60（8/20µs）
最大持续工作电压Uc（V）：385
电压保护水平Up（kV）：≦2.1
温度范围：-40℃~+80℃
遥信功能：可选
老化热脱口功能：是
外壳：聚酰胺PA6阻燃增强
三相模块尺寸（长×宽×高）：90×72×73mm
保护模式：L-PE、N-PE
BEC-40C
技术参数：
标称放电电流In（kA）：20
最大放电电流Imax（kA）：40（8/20µs）
最大持续工作电压Uc（V）：320
电压保护水平Up（kV）：≦1.5
温度范围：-40℃~+80℃
遥信功能：可选
老化热脱口功能：是
外壳：聚酰胺PA6阻燃增强
三相模块尺寸（长×宽×高）：90×72×73mm
保护模式：L-PE、N-PE
BEC-20D
技术参数：
采用标准模块化设计， 安装简单，维护方便
漏电流小，残压低， 通流量大，响应速度快
采用温控保护电路，内置热保护，短路故障自动脱离装置
具有工作故障指示，显示窗绿色为正常，红色为故障
标称放电电流In（kA）：10
最大放电电流Imax（kA）：20（8/20µs）
最大持续工作电压Uc（V）：275
电压保护水平Up（kV）：≦1.2
温度范围：-40℃~+80℃
遥信功能：可
老化热脱口功能：是
外壳：聚酰胺PA6阻燃增强
三相模块尺寸（长×宽×高）：90×72×73mm
保护模式：L-PE、N-PE
安装位置与应用：
用于雷电防护第二级的电源电涌保护器，适合安装
在低压系统分配电柜，楼层配电箱以及电梯配电箱等。
BEC系列浪涌保护器尺寸：
BEC系列浪涌保护器接线图：
相关产品：BEC-120B/4P、BEC-100B/4P、BEC-80B/4P、BEC-60B/4P、BEC-40C/4P、BEC-20D/4P
