EPP100T 系列浪涌保护器
阅读次数:1005 发布时间:2020-08-13
西安邦华电气专业生产EPP100T系列浪涌保护器,对EPP100T系列浪涌保护器有着十年的防雷经验,技术可靠!EPP100T系列浪涌保护器军工品质!EPP100T系列浪涌保护器应用范围广,价格合理!邦华电气十年如一日,用心塑造安全!

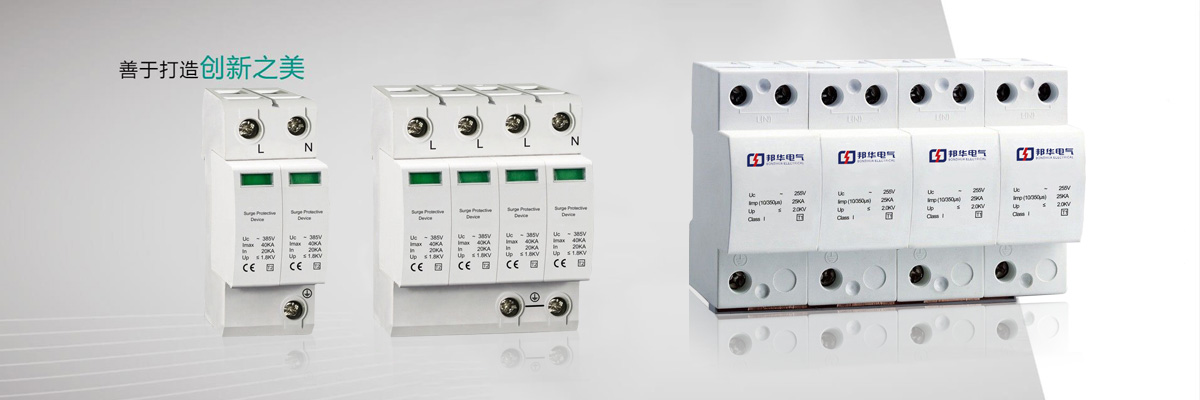

EPP100T交流型电源浪涌保护器
EPP系列交流型电源SPD是由多个单片式防雷芯片组成,针对不同配电系统所要求,可以自由组合成单相或三相保护,防止感应过电压或操作过电压对低压用电设备的损坏
产品参数
型号 | 三相 | EPP100T |
单相 | EPP100S |
最大持续运行电压Uc | 385VAC |
SPD试验类别 | T2 |
标称放电电流In | 60KA |
最大放电电流Imax | 100KA |
电压保护水平 Up | 2.5KV |
电压保护水平 Up(In=5kA) | 1.5KV |
适用电网 | 220V/380VAC(50Hz) |
外形尺寸 | 150mmx95mmx74mm(T) 75mmX95mmX74mm(S) |
功能特点 | 老化热脱扣和短路过流脱扣(杜绝起火爆炸)、指示灯可视告警、 热备份、老化预报、35mm标准导轨安装 |
安装使用条件
1.已有可靠接地系统,在配电柜(避雷器安装处)的接地桩(条)上进行接地电阻的测定,电阻应符合相关规范要求。(或满足国家、部级标准)。
2. 配电柜中应留有安装避雷器的空间,
注:L为电源相线;N为电源零线;PE为地线。
安装注意事项
1.应检查空气开关已经合闸导通,以保证避雷器处于运行状态;
2.不要在雷雨天安装。
产品检测
本产品并联安装于线路中,应定期检查其运行状况,尤其雷雨过后。检查分为外观检查和性能测试。
外观检查:每个避雷模块都有劣化指示。正常工作时:指示灯为绿色;老化后:指示灯熄灭。SPD老化后应及时更换。
性能测试:按国家防雷规范,每年至少检测一次,用防雷元件测试仪分别测量L-PE、N-PE的V1mA,IL≤20μA为合格。
相关产品:EPP20S、EPP20T、EPP30S、EPP30T、EPP40S、EPP40T、EPP50S、EPP50T、EPP65S、EPP65T、EPP80S、EPP80T、EPP100S、EPP100T
