BER6500-400/100/4P 浪涌保护器

阅读次数:628     发布时间:2020-08-13

西安邦华电气专业生产BER6500-400/100/4P系列浪涌保护器,对BER6500-400/100/4P系列浪涌保护器有着十年的防雷经验,技术可靠!BER6500-400/100/4P系列浪涌保护器军工品质!BER6500-400/100/4P系列浪涌保护器应用范围广,价格合理!邦华电气十年如一日,用心塑造安全!

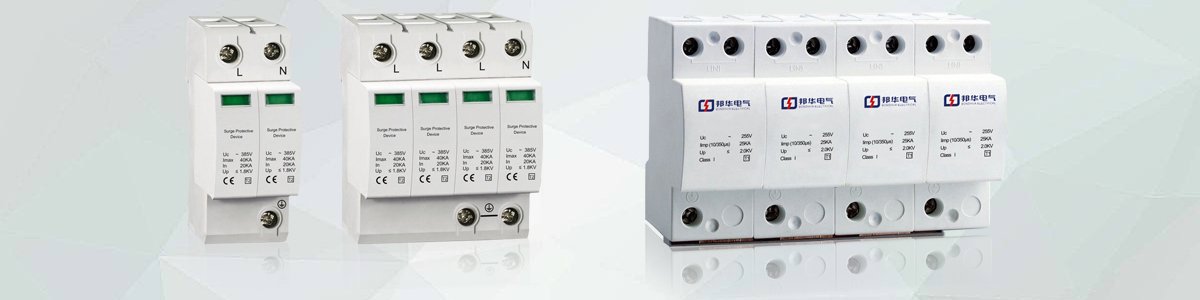

浪涌保护器 (37).jpg



适用范围

      SPD通用电源模块浪涌保护器,主要用于第一级电源设备的保护,常用于易遭雷击的室外电源配电柜、室内电源配电柜和有向外引出线的屋顶配电设备,适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。


 主要参数


浪涌Imax:

20KA

40KA

60KA

80KA

100KA

200KA

A25

A50

选配熔断器

16A

16A

32A

32A

63A

63A

63A

63A

选配断路器

20A

25A

32A

40A

63A

80A

100A

100A

选择导线mm2

6

6

10

10

16

16

16

16

浪涌UC:

220V、385V、400V、420V、690V

275V、385V

浪涌Up:

1.2KV2.8KV

组合方式

1P、1P+N、2P、3P、3P+N、4P

响应时间

≤25ns(tA)

结构原理


    电涌保护器分为箱式和模块式两种,均采用了非线性特性极好的过电压保护元件。在正常情况下↓电涌保护器处于 高阻状态,漏电流极低,从而保证电源系统正常供电。当电源系统出现电涌过电压时, 电涌保护器立即在纳秒级的时间 内导通,将过电压的幅值限制在设备的安全工作范围内;同时将电涌能量入地释放掉。随后,电涌保护器又迅速变为高阻状态。


常用AV230/400V浪涌保护器

      电涌保护器可以在最短的时间(纳秒级)内将被保护线路接入等电位系统中,使设备各端口等电位,同时释放在电路上 因雷电感应而产生的大量脉冲电流,将过电压钳位.降低设备各端口的电位差。电涌保护器适合于230/400V供配电系统 的瞬态过电压保护,该系列产品可以极其有效地抑制由雷电引起的感应过电压及系统操作过电压,保护设备安全,保障系统的正常运行。

      对于设备(或系统) ,必须在各进出线缆上安装相应的电涌保护器,一旦 线缆上产生过电压,由于电涌保护器的作用, 将过电压限制到设备的耐压值以内,从而保护设备(或系统)免遭损坏。


应用领域

电涌保护器适用于交流48Hz~62Hz,额定工作电压230V/400V的TT. TN. IT等供电系统、网络通信(WIFI. 4G和5G等信号)设备电源系统及工厂低压动力和控制系统,对雷电感应和其它瞬时过电压进行保护。


浪涌特点

1、可靠的热脱扣保护装置;

2、独特的短路过流脱扣功能;

3、可视状态指示窗口:绿色/透明(正常)、红色(故障)工作状态一目了然;

4、通流容量大、残压低;

5、响应时间快,纳秒级时间内动作;

6、遥信触点可选择。


浪涌尺寸



浪涌接线图



系统接线图



相关产品:BER6500-400/200/4P、BER6500-400/150/4P、BER6500-400/100/4P、BER6500-400/80/4P、BER6500-400/60/4P、BER6500-400/40/4P、BER6500-400/20/4P
