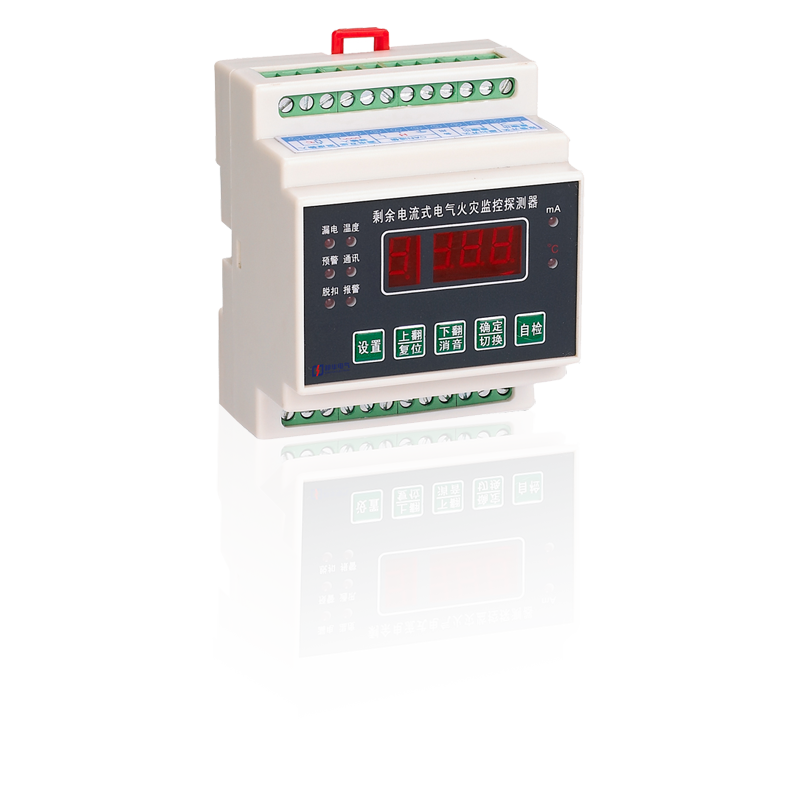

GW- DH200D测温式电气火灾监控探测器
阅读次数:643 发布时间:2020-08-18
西安邦华电气专业生产GW-DH200A系列电气火灾监控设备,GW-DH200A电气火灾监控探测器反应灵敏,GW-DH200A电气火灾探测器质量好,价格低。邦华电气专注GW-DH200A电气火灾十五年!欢迎您来电咨询!
GW- DH200D测温式电气火灾监控探测器
GW- DH200D Heat detectors for electric fire prevention
●工作原理Working principle
GW-DH200D内部电路由单片机、数据存储器、人机对话电路、回路接口电路、多机通讯接口电路等组成,原装进口的单片机功能强大,指令丰富是广为应用的优秀芯片。人机对话电路主要是由按键输入电路、显示驱动电路、指示灯显示电路及數码管显示电路组成,通过这些电路可设定温度传感器的火灾报警阈值,显示测量的温度值,指示温度传感器的状态(即故障状态、火灾报警状态、正常工作状态)。回路接口电路可接收处理下级终端温度传感器传递过来器的信号。多机通讯接口电路可将本机下级终端每只温度传感器的信息(包括温度值、感器状态)发送给上级GW- DH6000型电气火灾监控设备。
测温式探测器循环采集下级终端温度传感器传递过来的信号,当判断出温度传感器故障时,与此相应的故障指示灯就会点亮,并且蜂呜器发出断断续续的鸣叫声,直到故障排除或值班人员通过" O/复位”键手动消除后,故障指示灯才会熄灭;当判断出温度传感器温度值超出火灾报警阈值时,测温式探测器就会发出声、光报警信号,值班人员按”消音" 键消除讯响,然后按探测器指示的通道到现场进行相应处理,在现场情况未处理完毕之前,若再有其他通道传感器的温度值超出火灾报警闻值时,蜂鸣器就会继续鸣叫,同时该通道的指示灯点亮,现场情况处理完毕,值班人员需通过按“△/复位”键,才能使测温式探测器恢复到正常工作状态。
全系列产品:
剩余电流式电气火灾监控探测器 GW-DH200
剩余电流式电气火灾监控探测器 GW-DH200A
电气火灾监控设备 GW-DH6000
测温式电气火灾监控探测器 GW-DH200D
电气火灾监控设备 GW-DH6000G
剩余电流式电气火灾监控探测器 GW-DH200
●主要功能Main functions
◆故障报警功能
◆火灾报警功能
◆网络通讯功能
◆采样显示功能
◆自检功能
◆火灾报警阈值设定功能
◆地址设定功能
◆消音功能
◆复位功能
◆继电器动作输出功能
●主要特性及技术指标Main features and technical indexes
◆工作电源AC220V士15%/50Hz
◆推荐最佳配置:每只探测器配接-只温度探头
◆工作环境温度0C- +55C
◆存储环境温度- 10C- +65C
◆工作环境相对湿度≤95% (无冷凝)
◆海拔高度≤2000m
◆继电器触点客量AC220V/5A, DC30V/5A
◆最大功耗2W
◆外形尺寸(长x宽x高) :87.5x 72x 59mm;
◆采用导轨式安装
◆符合标准: GB 14287.3-2005《电气火灾监控系统第3部分;测温式电气火灾监控探测器)
◆火灾报警阀值: 55- 145C(连续可调:步进为1C)
