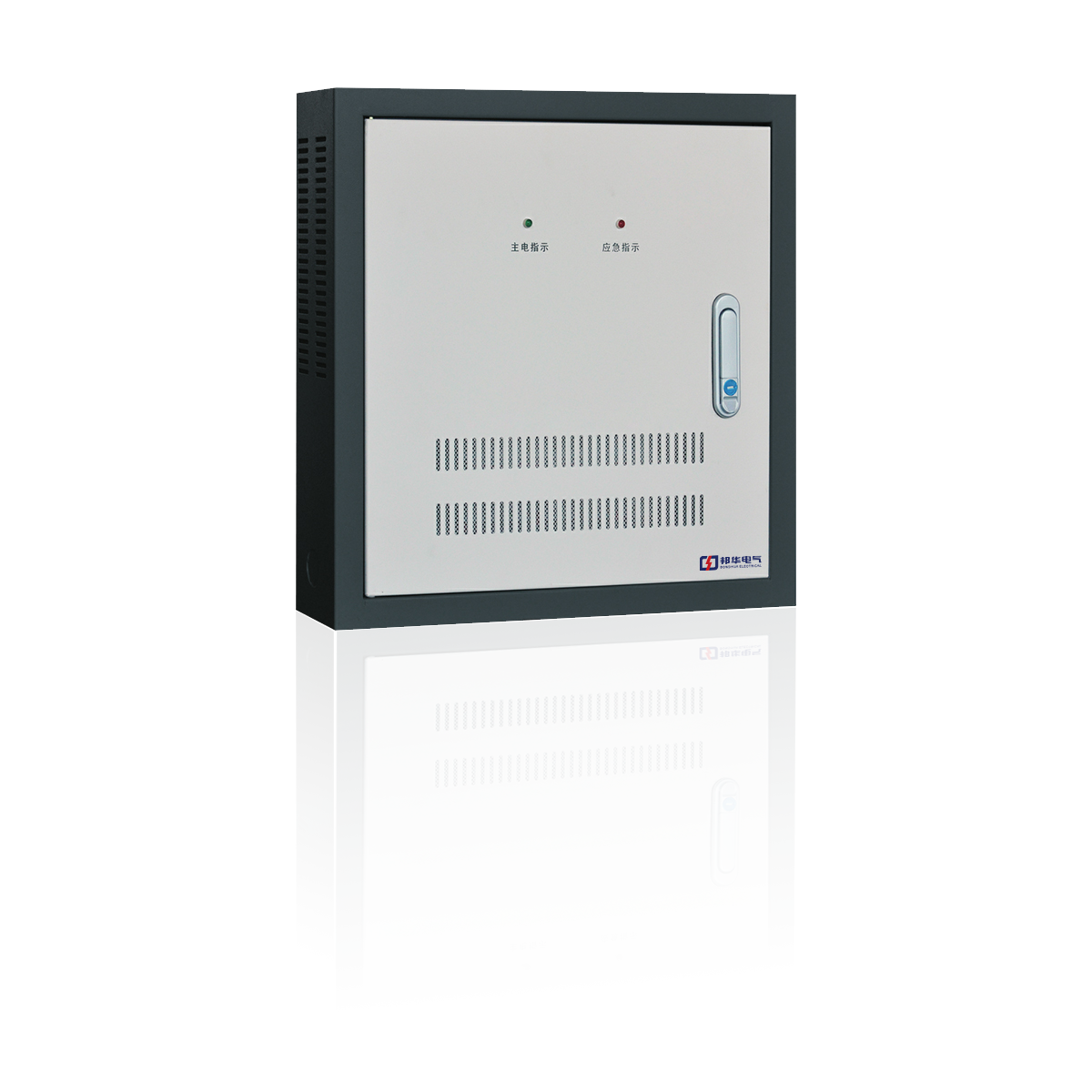

SZ-FP-0.8KVA概述

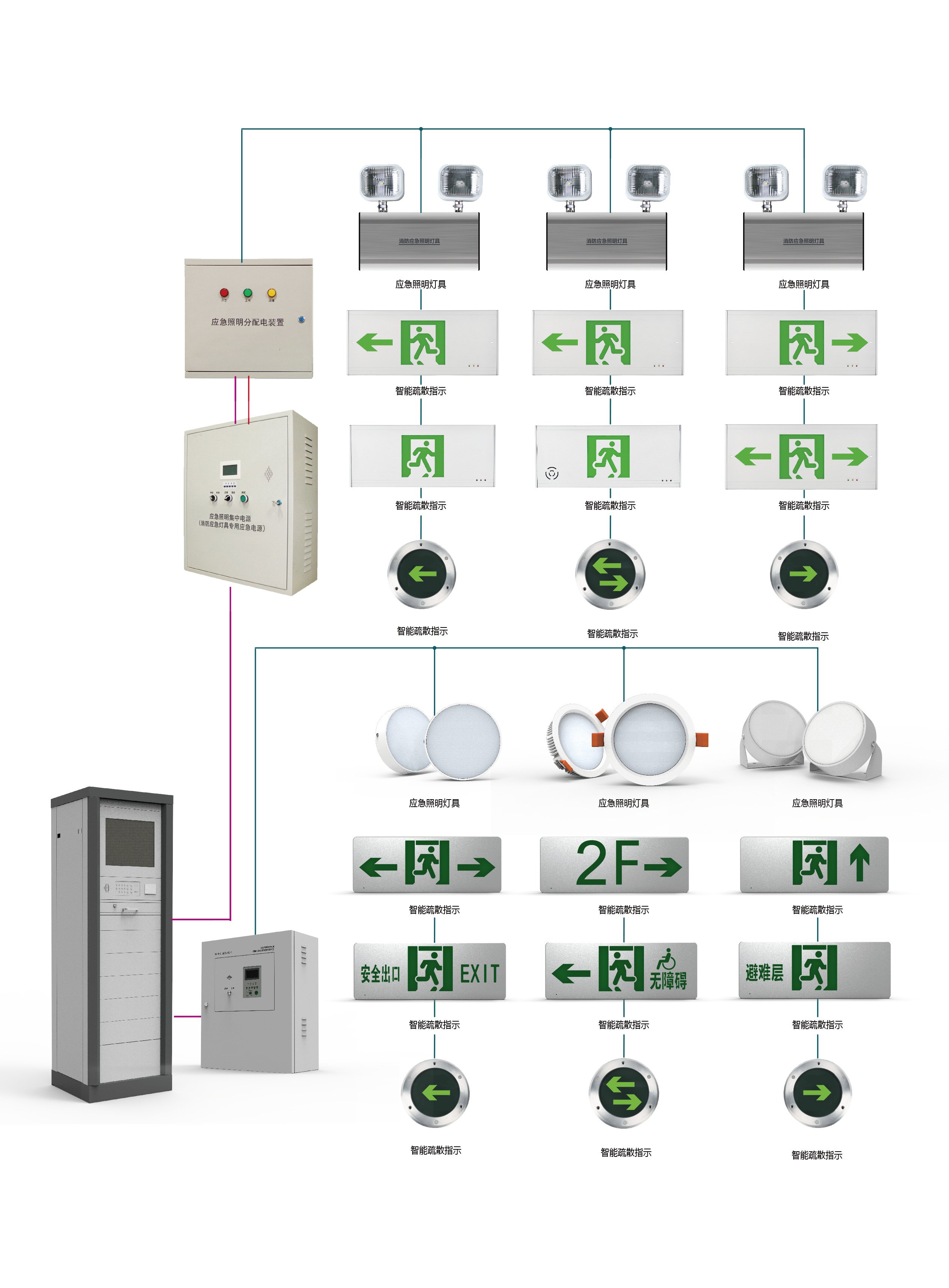

SZ-FP-0.8KVA型应急照明分配电装置(以下简称分配电装置) 与SZ-BLJC系列集中电源集中控制型消防应急标志灯具和SZ-ZFJC 系列集中电源集中控制型消防应急照明灯具配套使用,与SZ-C-100W应急照明控制器通讯并通过SZ-D-7.5KVA消防应急灯具专用应急电源供电完成正常疏散指示和紧急预案疏散指示。本产品适用于宾馆、 酒店、写字楼、车站、学校、医院、银行、图书馆等人员密集场所。

SZ-FP-0.8KVA特点

本分配电装置采用两路供电，主电与应急电源自动切换;配有工作状态指示灯，正常市电，应急，故障报警;在正常及应急状态，输出电压均为DC24V,输出回路为4路或8路,分配电器总容量0.8KVA。与SZ-C应急照明控制器配合，实时对灯具状态监控与故障报警。

技术特性

1.输入电压等级:正常状态AC220V、应急状态DC216V

2.输出电压等级: DC24V

3.输出最大功率: 0.8kVA (8路)

4.重量: 30kg

5.回路输出线制:电源采用有极性二线制连接;通信采用有极性二线制连接

6.外形尺寸: 800X 593X 180 (HX WXD单位mm)

7.壳体颜色:沙文灰

8.执行标准: GB17945-2010防护等级: IP30

9.分配电装置安装参考高度:距离地面1500mm;采用膨胀螺丝固 定，上下均预留出线孔

注意事项

1安装需在施工结束，地面上无建筑泥土、装修墙壁粉刷无液体 掉落。防止以上情况损坏设备。

2如果需要重新开孔，请把上、下、盖板拆下来开孔，以防在上面直接开孔时由铁屑落入内部模块，导致模块内部短路。

SZ-FP-0.8KVA层布线要求

设备层通讯线是指应急照明控制器与分配电装置之间的通信连接 线。宜选用截面积≥1.5平方毫米的双绞线。

连接线路的长度应以总导线<800m为限，超过应增大导线的线径。

设备层通讯线铺设要求

不同系统、不同电压等级、不同电流类别的线路，不应穿在同- - 管内或线槽孔内。导线在关内或线槽孔内，不应有接头或扭结。导线 的接头，应在接线盒内焊接或用端子连接。设备层通信线铺设可采用

以下两种方式:

(1)采用普通双绞线，单独穿钢管敷设。

(2)采用屏蔽双绞线，屏蔽层单端接地;通讯线可以穿弱电桥架铺设，严禁敷设到强电线槽。

常见故障及维修

8.1应急支路输出故障:检查相应分配电装置回路控制单元相应断路器是否正常。

8.2回路通讯故障:检查相应分配电装置回路板与控制器连线是否良好，输出是否正常。

维护保养

9.1在安装前应妥善保管，并采取防尘、防潮、防腐蚀的措施。

9.2定期检查分配电装置与应急照明控制器及灯具的通讯是否正常，如有异常须及时排除。若无法排除，应联系生产厂家。

9.3定期查看历史记录，出现问题及时解决。
