TE1110系列剩余电流式火灾探测器
阅读次数:663 发布时间:2020-08-19
邦华电气专业生产:TE1110剩余电流电气火灾监测探测器,十五年防火经验,TE1110系列气火灾探测器反应灵敏,质量好,价格低。TE1110组合式漏电火灾探测器产品认证、资质齐全。欢迎您来电咨询!
产品描述:

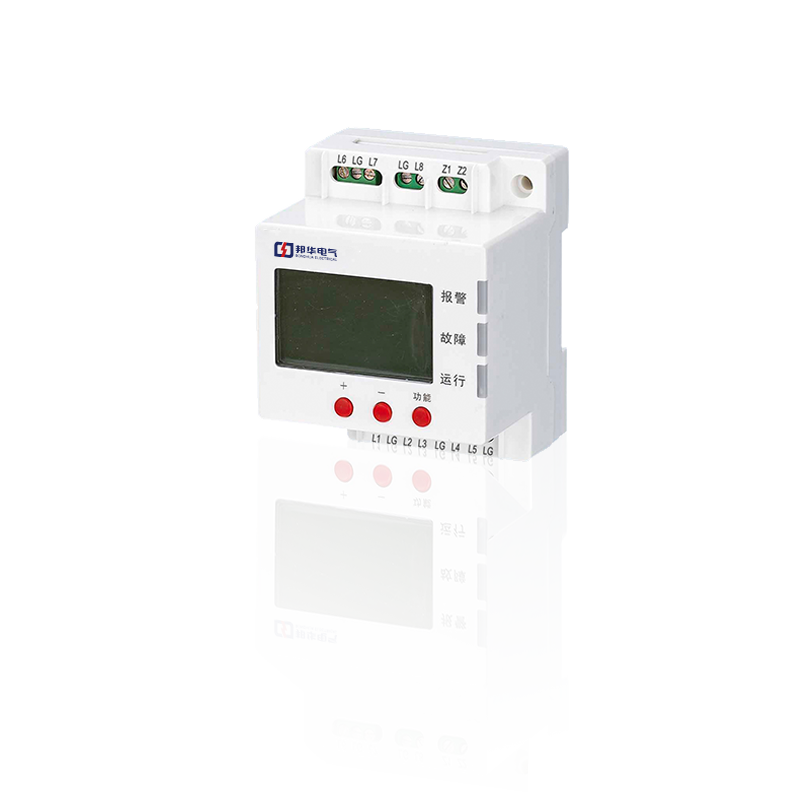

TE1110剩余电流电气火灾监测探测器是一种集液晶显示、剩余电流采集和信号转换处理于一体的火灾监测探测器。配有XE03R3、XE03R5、XE03R8、XE03F143、XE03F183、XE03F224、XE03F304七种电流互感器,适用于单个用电线路的泄漏电流检测。需要与合适的监控设备联网,实现监控报警。
TE1110系列漏电式电气火灾监测探测器的设计、制造和检验符合下列国家标准:GB 14287.2——2014《电气火灾监控系统 第2部分:剩余电流式电气火灾监控探测器》。
特点:
1)集测量、显示、地址设置等功能于一体;
2)tbus双总线连接方式,通讯稳定可靠,接线简单;
3)低功耗设计,信号、电源一体;
4)模块化设计,维护方便;
5)外形精致紧凑,适用于各种电气环境;
技术参数:
名称 | 参数 |
检测对象 | 剩余电流 |
通讯方式 | 与监控设备通讯采用TBUS总线制 |
适配监控设备 | TE1001、TE1004、TE1010 |
额定电压 | DC24V 功 耗:≤0.03W |
安装方式 | 螺钉安装 |
执行标准 | GB 14287.2-2014 |
使用环境 | 温度 -10℃~60℃ 湿度 10%~93%RH(非凝露) |
TE1110 系列剩余电流式电气火灾监控探测器
1 安装使用说明书(Ver.1.1,2015.04)
一、 概述
TE1110 剩余电流式电气火灾监控探测器是一款采用液晶显示,剩余电流采集和信号转换处理于一体的探测器,可以配接包括 XE03R3、XE03R5、XE03R8、XE03F143、XE03F183、XE03F224、XE03F304 七种型号电流互感器,适用于对单个用电回路的漏电流进行检测,需和适配的监控设备组网实现监控和报警。
TE1110 系列剩余电流式电气火灾监控探测器设计、制造和检验符合以下国家标准:GB 14287.2-2014《电气火灾监控系统 第 2 部分:剩余电流式电气火灾监控探测器》。
二、 特点
1、 集测量、显示、地址设置等功能于一体
2、 TBUS 两总线制连接方式,通讯稳定可靠,布线简便
3、 低功耗设计,信号和供电合二为一
4、 模块化设计,维护更方便
5、 外观精致小巧,适用于各类用电环境
三、 技术参数
1、检测对象:剩余电流
检测范围:0mA~1000mA
报警设定值:150mA~1000mA 调节精度:1mA
2、通讯方式:TBUS 两总线制
通讯距离:≤1000m(RVV 2×1.5mm2)
3、适配监控设备:TE1001、TE1004、TE1010
4、额定电压:DC24V(总线供电)
功 耗:≤0.03W
5、安装方式:螺钉安装
6、执行标准:GB 14287.2-2014
7、使用环境:温度:-10℃~60℃ 湿度:≤93%RH 无凝露
四、 结构特征
1、 产品外形及尺寸:
适用于线缆检测 适用于铜排检测
TE1110 配接 XE03R3、XE03R5、XE03R8 TE1110 配接 XE03F143、XE03F183、电流互感器 XE03F224、XE03F304 电流互感器
XE03R3 外形 68×104×32 内径φ30
XE03R5 外形 110×146×32 内径φ56
XE03R8 外形 126×162×32 内径φ80
XE03F143 外形 216×125.5×32 内径 145×38
XE03F183 外形 260×130.5×32 内径 180×38
XE03F224 外形 298×140.5×32 内径 224×50
XE03F304 外形 395×176×50 内径 305×48
五、 安装与接线
1、 安装
安装前应首先检查外壳是否完好无损,产品组件和标识是否齐全:
第一步:将安装螺钉穿过安装孔,用螺钉将探测器固定在配电箱底板或导轨上;
第二步:将保护回路的火、零线同时穿过互感器后再连接到用电设备;
第三步:连接探测器与监控设备通讯信号线。
安装说明:穿过电流互感器的出线端线路必须是独立的。互感器出线端后的线路不能与输入端(互感器前)以及干线或其他非区域的电缆连接,也不允许接地。A、B、C、N 四条线缆必须同向穿过电流互感器,PE 线不得穿过电流互感器。经过不同互感器的零线严禁搭接混用。
2、 线缆连接
监控设备与探测器之间的通讯线可采用双绞铜芯线,建议线径截面积不小于 1.5mm2,当系统应用在强干扰场所时,通讯线应采用带屏蔽层的双绞线,屏蔽层应良好接地。
TBUS 信号总线布线时,注意强弱电分开布线,不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一线管。配线应整齐,导线应捆扎成束,穿线可用阻燃 PVC 管、金属管及金属线槽。在穿管、线槽后,应将管口、槽口封堵。
六、 使用与操作
1、 调试流程
第一步:检查线路是否正确连接,排除错误接线和虚接的情况;
第二步:通电,并在探测器上设置地址;
第三步:在监控设备上搜索和保存探测器信息;(方法见监控设备说明书相关部分)
第四步:设置报警点,探测器进入正常监控状态;(方法见监控设备说明书相关部分)
第五步:验证报警点,长按探测器上的【确认】键,显示探测器报警设置点,确认是否与监控设备同步。
七、 搬运和储存
设备运输、搬运、储存均须在包装状态下进行,装卸过程要轻拿轻放,防止碰撞损坏。储存环境应保持通风、干燥,切忌露天存放。
八、 注意事项
1、 值班人员应熟练掌握设备的操作方法,不得误操作;
2、 本产品为消防产品,使用中必须严格执行值班和交接班制度,并做好运行记录;
3、 应定期对产品进行功能测试。
九、 请联系我们
感谢您选购我公司产品,本产品按国家有关法律法规质保,产品如在保质期内出现故障,或者在产品安装、使用过程中如有任何问题,请您及时与我们联系,我们将竭诚为您提供及时、优质的服务!
