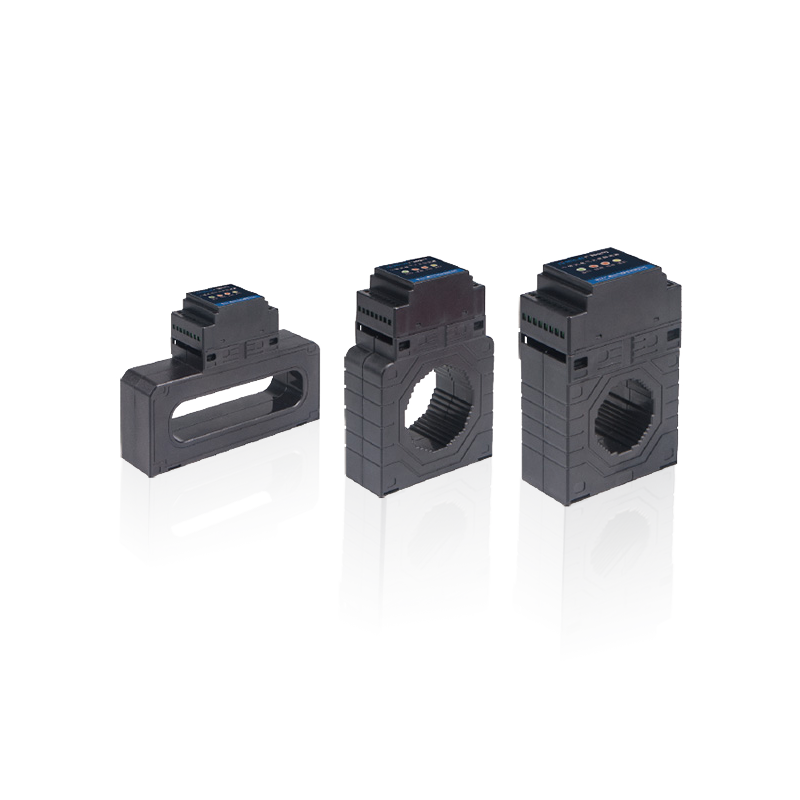

TE3300系列一体式电气火灾检测探测器
阅读次数:1143 发布时间:2020-08-20
TE3300系列组合式电气火灾检测探测器(以下简称探测器)是一种具有液晶显示、信号采集和处理功能的探测器。可检测一路剩余电流和三路温度,采集的实时数据信息可传输至相应的电气火灾检测设备集中显示,从而有效地预警火灾的发生。产品说明:te3300系列组合式电气火灾检测探测器的设计、制造和检验标准符合GB 14287.2——2014和GB 14287.3——2014。
特点:
1)集显示、监控等功能于一体。
2) 它支持同时检测一路剩余电流和三路温度。
3) 它可以实时检测传感器的工作状态,并将工作状态上传到电气火灾检测设备上。
4) 低功耗设计,无极性双总线,通讯电源一体化。
5) 采用傅立叶算法滤除谐波干扰,提高产品抗干扰能力,减少虚警。
6) 模块化设计,维护方便。
技术参数:
检测对象:剩余电流、温度
检测范围:剩余电流:20mA~1000mA 温 度:0℃~145℃
报警范围:剩余电流:30mA~1000mA 温 度:45℃~140℃
通讯方式:无极性二总线
通讯距离:≤1000m(NH-RVS 2×1.5mm²)
额定电压:DC24V(总线供电)
功 耗:≤50mW
使用环境:温度:-10℃~+55℃ 相对湿度:≤95%RH(不凝露)
安装方式:面板安装
配接监控设备:TE3004电气火灾监控设备、TE3001电气火灾监控设备
符合标准:GB 14287.2-2014、GB 14287.3-2014
产品型号列表:
探测器型号 | 主回路额定工作电流 | 开孔尺寸(单位:mm) | 外型尺寸(单位:mm) | 类型 |
TE3300/100 | 100A | Φ46 | 100.5×33.0×119.5 | 线缆型 |
TE3300/160 | 160A | Φ46 | 100.5×33.0×119.5 | 线缆型 |
TE3300/250 | 250A | Φ65 | 122.0×33.0×145.5 | 线缆型 |
TE3300/800 | 800A | Φ100 | 172.0×36.0×187.5 | 线缆型 |
TE3300/100F | 100A | 112×25 | 164.0×33.0×102.5 | 铜排型 |
TE3300/250F | 250A | 142×35 | 198.5×33.0×116.5 | 铜排型 |
TE3300/400F | 400A | 192.5×40 | 257.5×33.0×125.5 | 铜排型 |
TE3300/630F | 630A | 232×45 | 298.0×33.0×132.5 | 铜排型 |
TE3300/1000F | 1000A | 300×60 | 388.0×45.0×165.5 | 铜排型 |
