TE3301列一体式电气火灾探测器

阅读次数:622     发布时间:2020-08-20

本公司专业生产及销售TE3301系列组合式电气火灾监测探测器,TE3301漏电探测器支持8个回路监控,TE3301火灾探测器抗干扰能力强。邦华电气欢迎您来电咨询!

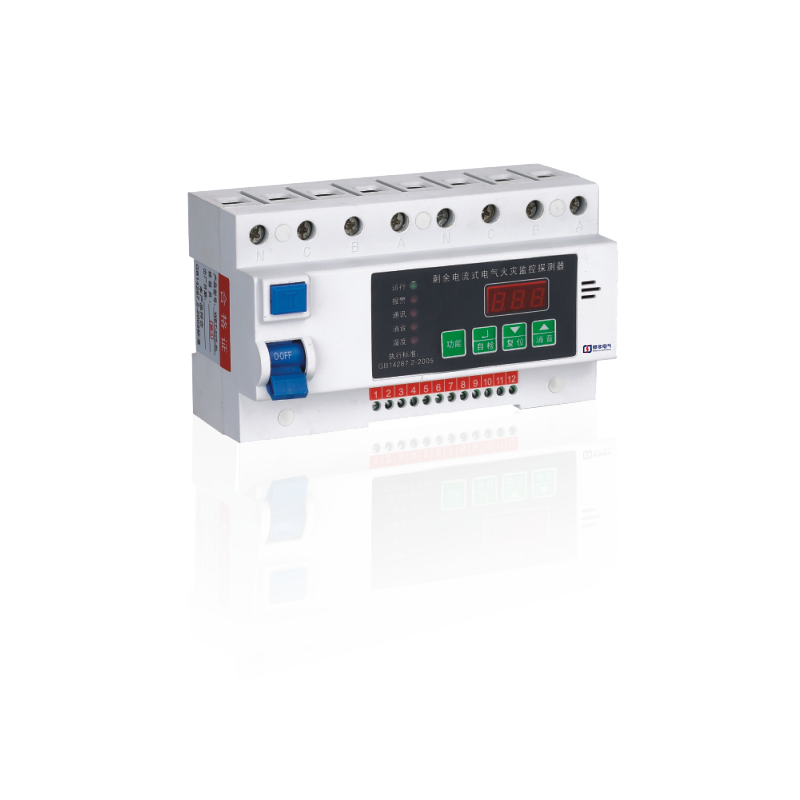

20200820/5f3de21abec21.png产品描述:

      TE3301系列组合式电气火灾监测探测器(以下简称探测器)是根据GB 14287——2014《电气火灾监控系统》的要求设计的。它是一种对电气火灾进行实时监测的探测器。探测器能对前端传感器发送的信号进行分析,判断被监控设备的工作状态(即故障状态、报警状态、正常工作状态),并能将总线的实时数据信息传送给电气火灾监控设备集中显示,从而有效地预警火灾的发生,最大限度地保证被监控设备的稳定运行。


特点:

1)支持液晶显示,配有多个LED指示灯和按键,方便人机交互。

2) 最多可监控8路。

3) 自动识别接入传感器类型(温度/电流)。

4) 采用傅立叶算法滤除谐波干扰,提高产品抗干扰能力,减少虚警。

5) 支持声光报警,并有无源继电器输出。

6) 双总线无极性通信。

7) 模块化设计,维护方便。


技术参数:

内容

技术参数

检测对象

剩余电流、过线电流、温度

检测范围

剩余电流:20mA~1000mA            温    度:0℃~145℃

报警范围

剩余电流:30mA~1000mA           温    度:45℃~140℃

通讯方式

无极性二总线

通讯距离

≤1000m(NH-RVS 2×1.5mm²)

供电方式

AC220V/50HZ 或 DC24V

功    耗

≤1W

使用环境

工作温度:-10℃~+55℃     相对湿度:≤95%RH(不凝露)

安装方式

导轨或面板嵌入式

外形尺寸

108.0mm×108.0mm×59.0mm(长×宽×高)

(嵌入式安装开孔尺寸100.0mm×100.0mm)

适配监控设备

TE3004电气火灾监控设备、TE3001电气火灾监控设备

符合标准

GB 14287.2-2014、GB 14287.3-2014

产品型号列表:

配接剩余电流互感器型号及对应电流值

互感器开孔尺寸(单位:mm)

互感器类型

CT513103A

63A

Φ30

线缆型

CT513103B

100A

Φ46

线缆型

CT513103

160A

Φ46

线缆型

CT513203

250A

Φ65

线缆型

CT513303

400A

Φ80

线缆型

CT513403

800A

Φ100

线缆型

CT513603B

100A

112×25

铜排型

CT513603

160A

112×25

铜排型

CT513703

250A

142×35

铜排型

CT513803

400A

192.5×40

铜排型

CTK517003

63A

Φ20

开口型

CT513903

630A

232×45

铜排型

CT513003

1000A

300×60

铜排型

CT519003

2000A

500×160

铜排型

CTK517303

250A

Φ65

开口型

CTK517403

315A

Φ80

开口型
