符合标准：GB14287.1-2014;GB14287.2-2014;GB14287.3-2014

通过国家消防电子产品质量监督检验中心认证

污染等级：Ⅲ级

工作温度：-10°C to +40°C

获得消防产品认证证书并通过EMC电磁兼容性测试

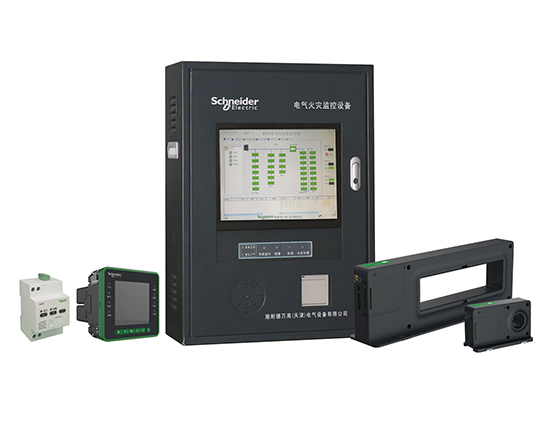

电气火灾监控设备 WEFPS-B

组合式电气火灾监控探测器 WEFD-SN

组合式电气火灾监控探测器 WEFPT

电气火灾监控设备 WEFPS-B5

组合式电气火灾监控探测器 WEFD-LD

电气火灾监控设备 WEFDS-BC

电气火灾监控设备 WEFDS-G

电气火灾监控设备 WEFDS-B-U

电气火灾监控系统

　　>可对剩余电流、温度、过电流进行监测

　　>精度高，等级为0.5级

　　>全数字化通讯，保证传输精度

　　>人性化软件界面，更易操作

　　>采用触屏方式控制，使用更加便捷

WAFD故障电弧探测器

产品描述：

符合标准：GB 14287.4-2014

污染等级：Ⅲ级

工作温度：-10°C to +40°C

故障电弧探测器

　>精准判别故障电弧和工作电弧

　>更安全，降低由故障电弧带来的安全隐患

　>灵活，全方位智能监控

剩余电流电气火灾监测系统的工作原理：剩余电流互感器检测被测电路中的泄漏电liu，并将信号传输给探测器。探测器发出声光报警，同时通过系统总线信号传送到系统主机，提示发生泄漏。主机具有自动记录、保存报警点、时间、类型等功能

（1）消防剩余电流额定剩余动作（报警）电流值为500mA。

（2） 当电源线泄漏电liu为500mA时，应设置在下一级配电柜（箱）内。当设备供电线路泄漏电liu为500mA时，剩余电流的额定动作（报警）电流值可适当增大。当估计结果超过500mA时，应合理划分报警系统的电路。

（3） 必须严格区分N线和PE线，相线和N线应穿过变压器。穿过变压器的N线不得用作PE线，设备外露的可接触导线不得重复接地；PE线不得穿过变压器。

现场排查：

（1）回路校验：根据报警信息和电气图纸，初步确定报警所在配电箱/柜的位置及下回路的负荷。

（2） 检查柜内有无泄漏电liu；三相变压器安装后，检查柜内有无泄漏电liu。

（3） 确定漏电超标位置：用三相四线同一位置的钳形电流表和变压器读取漏电电流值；下一级分流器逐个退出，采用比较排除法最终确定漏电回路的最后一级。在确定泄漏电liu过大的电路后，该电路的电气设备将逐个推出，产生泄漏电liu的电气设备电路采用比较排除法确定。

（4） 根据调查结果，进行了原因分析和整改。

主要原因有：

（1）n线与PE线严格区分，如零地混合接地；

（2）n线接线错误，如过线、反交、反复穿变；

（3）PE线接线错误，如误通过变压器。

处理方法：检查相应回路的零线、PE线，重新布置回路。
