HW-FP-0.5KVA-220V智能逃生系统
阅读次数:481 发布时间:2020-08-25
HW-FP-0.5KVA-220V应急照明分配电装置认准西安邦华电气,公司专注于智能疏散系统,智能逃生系统,智能消防疏散指示系统,智能应急照明疏散系统等,HW-FP-0.5KVA-220V好评度高,欢迎咨询HW-FP-0.5KVA-220V系列产品!

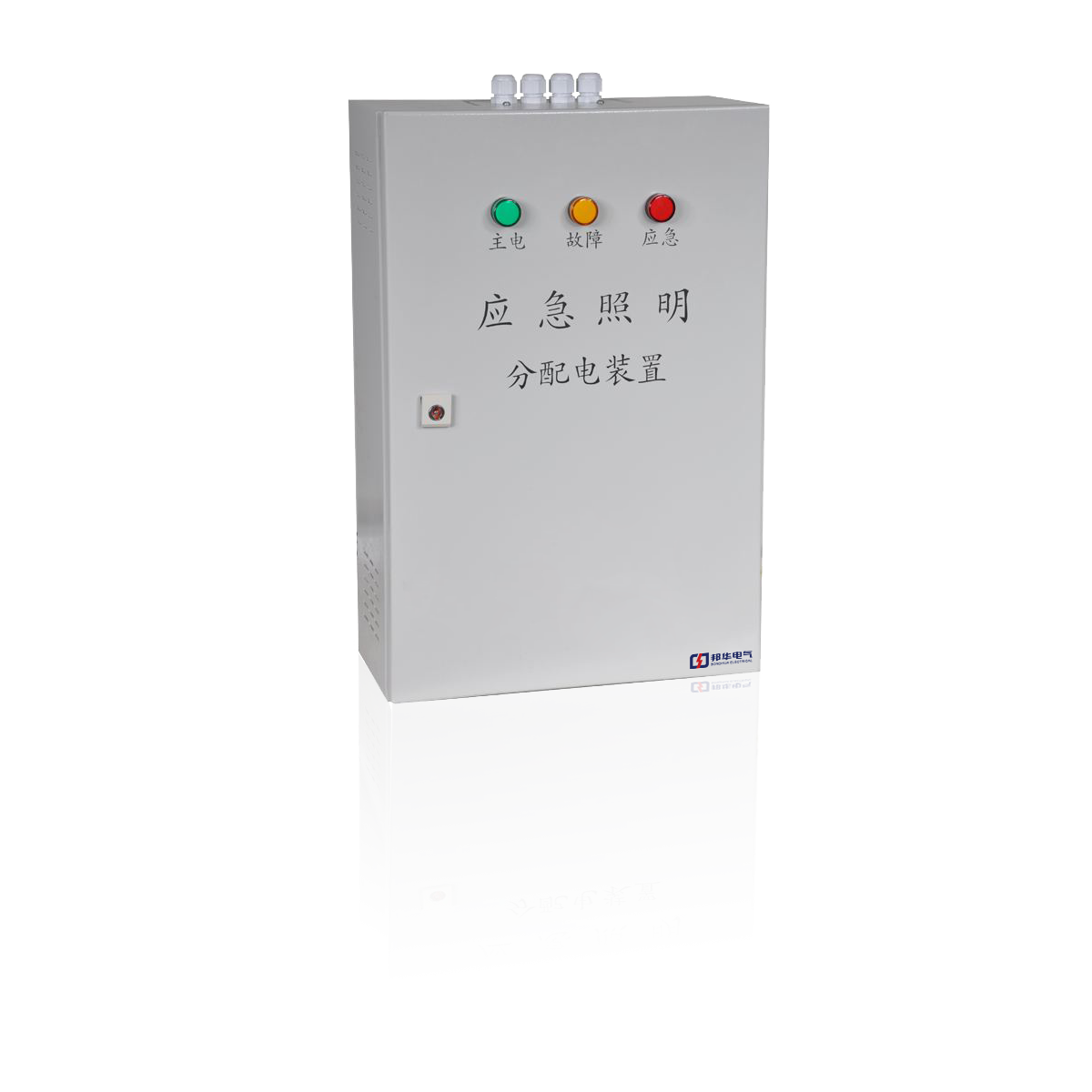

HW-FP-0.5KVA-220V概述
集中供电集中控制型消防应急照明分配装置是实现电力线信号转换为两总线信号的通路。配电箱采用双电源供电,可接收应急照明控制器发出的火灾报警联动控制信号,自动切换供电电源,使配电箱下端连接的消防应急灯具转入应急状态,并向应急照明控制器上传反馈信号。产品安装方便,操作简洁。
HW-FP-0.5KVA-220V技术参数
执行标准号:GB 17945-2010
输入电压:AC220V/50HZ
输出电压:DC24V
电流:≤12.5A
通讯方式:CAN总线技术
使用环境:温 度:0℃~+55℃
相对湿度≤95%,不凝露
硬件配置:
路由器:R100.002
分配电监控模块:DB100.002
断路器(空开):DZ47P-C16(德力西)
开关电源:NES-350-24
HW-FP-0.5KVA-220V安装方法
1、结构尺寸: 390×430×140mm
2、室内壁挂式安装
3、按照箱体安装尺寸在选定安装的墙面上打四个孔,用Φ8金属膨胀螺钉将箱体固定在墙面上。
HW-FP-0.5KVA-220V原理与接线
1、必须由合格的电气人员进行该产品的操作、维护和检修。
2、维修时要先断开电源,再进行维修。
3、电缆进出处应采用可靠密封措施,确保运行安全。
4、断路器应定期进行维修。
5、单输出回路的电源断电后,请注意检查电源,请勿跨接回路电源线,并及时通知售后维修。
