智能疏散指示系统简介

在智慧消防建设的过程之中,除了实现资源“共享、集约、统筹”、提升消防运营效率等之外,节能减排、高效安全是基本且关键的一环。应急照明和疏散指示在消防维保管理可谓是人力资源消耗大户,智能应急照明和疏散指示系统的特性及应用在这方面巨大贡献和作用。

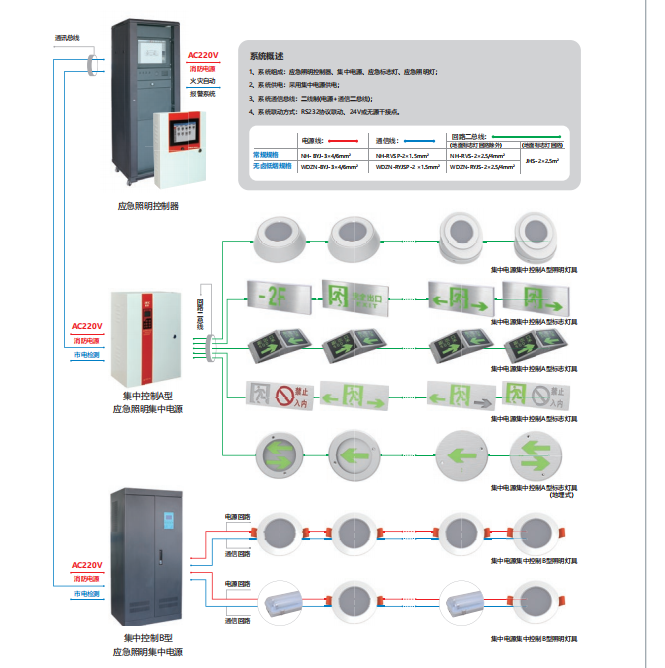

框架构成图

20210121/6008ddcba3493.png


系统设计

1.当系统之内只有一个应急照明控制器时,应急照明控制器设置在消防控制室或有值班人员的地方。

2.当系统之中有多个应急照明控制器时,主控制器设在消防控制室,其他控制器可设在配电室等场所。

3.每个应急照明控制器直接控制的应急照明集中电源、应急照明配电装置、应急照明配电箱、消防应急灯总数不超过3200盏。

4.应急照明控制器的主电源由消防电源供电,应急照明控制器的备用电源可使控制器在主电源中断之后至少工作3小时。


20210121/6008dc0690ed6.png

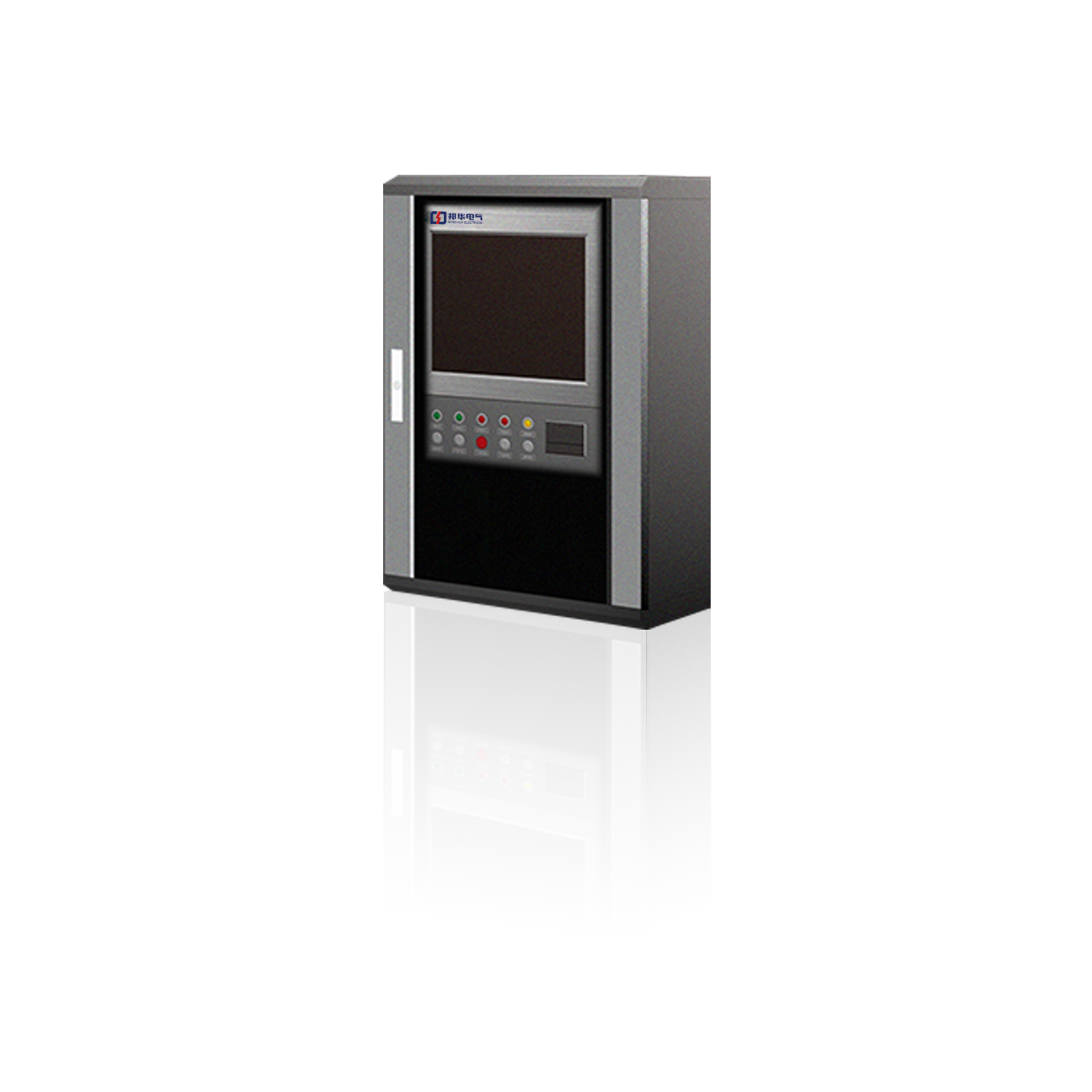

应急照明控制器的控制和显示功能

(1) 检查与应急照明控制器连接的设备电路是否正确。如果没有问题,打开控制器的电源开关。控制器开机之后,屏幕之上显示“系统监控页面”。

(2) 登录之后,按“设备信息”键检查登录结果是否正确。

(3)在系统正常监控状态之下,断开电源总开关,故障指示灯亮,主电源工作指示灯熄灭。同时控制器应进入紧急启动状态,发出紧急声音信号,并显示相关的紧急启动信息和主电源故障信息。

(4)在系统正常监控状态之下,关闭备用电源开关,故障指示灯亮,备用工作指示灯熄灭。同时,控制器应发出故障声音信号并显示备用故障信息。

(5) 按“自检”键,控制器应能进入系统自检状态,面板指示灯全亮,显示屏显示自检过程,喇叭发出自检声。
