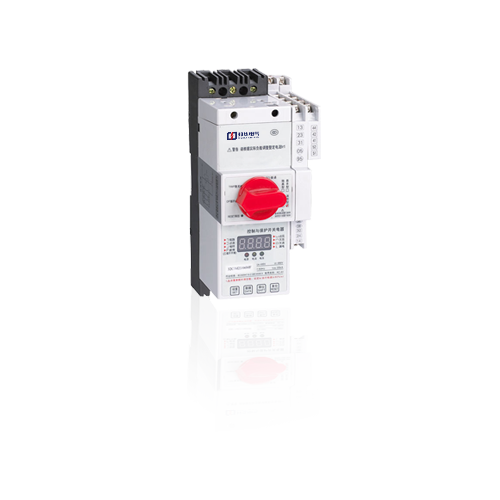

KB0控制与保护开关

阅读次数:1086     发布时间:2020-10-15


1适用范围

      控制与保护开关电器(CPS)(以下简称“开关”),主要用于交流50Hz(60Hz)、额定工作电压至690V、额定工作电流1A至125A、控制器整定电流0.4A至125A、控制电机功率0.12kW至55kW的电路中,能够接通、承载和分断正常条件下(包括规定的过载条件)的电流,也能接通、承载一定时间和分断规定的非正常条件下(如短路)的电流。

       开关适用于各类场合或系统的配电和电动机保护与控制系统,基础设施,建筑物,通讯等。

        产品符合标准:IEC60947-6- 2《低压开关设备和控制设备第6部分:多功能电器,第2节:控制与保护开关电器》。

        GB/T 14048.9《低压开关设备和控制设备多功能电器(设备)第2部分:控制与保护开关电器(设备)》.


2产品特点

      开关采用模块化的一体式结构,集成了断路器、接触器、过载继电器、起动器、隔离器等产品的主要功能。

开关体积小、操作可靠性高,具有短路分断能力高、飞弧距离短等优点 ,具有反时限过载长延时.短路短延时、瞬时短路保护及快速短路保护等特性,按需要选配功能,即可为各种电动机起动与控制电路以及配电电路提供完善地保护,动作准确可靠。

      产品主要由躯壳、电磁传动机构、操作机构.主电路接触组.智能脱扣器以及辅助触头等组件构成;可进行就地或远程控制电路的合分。

  开关具有多种电路保护功能:起动延时,断相,三相不平衡,欠电流,过电压、欠电压等;

  开关具有基本型、消防型、漏电型、通讯型等不同型式供用户选择,全系产品均具有隔离功能;

  开关也具有一键恢复功能,自整定功能,以满足用户的不同需求。

  开关具有远距离自动控制和就地直接人力控制方式,具备面扳指示及机电信号报警功能。


3正常工作条件

周围空气温度:上限值不超过+40°C ;下限值不低于-5°C ;日平均值不超过+35°C ;在较短时间内也可在25"C~ +70°C极限温度下可靠运行。

海拔:安装地点的海拔高度不超过2000米,超过时应降容使用,建议每升高1000m ,降容10%。

湿度:在周围空气温度+40*C时,空气的相对湿度不超过50% ;在较低温度下可以有较高的相对湿度。月平均最低温度为+25*C时,该月的平均最大相对湿度为90%,并考虑到因温度变化发生在产品表面上的凝露。

污染等级: 3级

安装类别:皿类

安装场所的外磁场在任何方向不超过地磁的5倍;无爆炸性腐蚀性气体;无雨雪侵袭;干燥通风。
