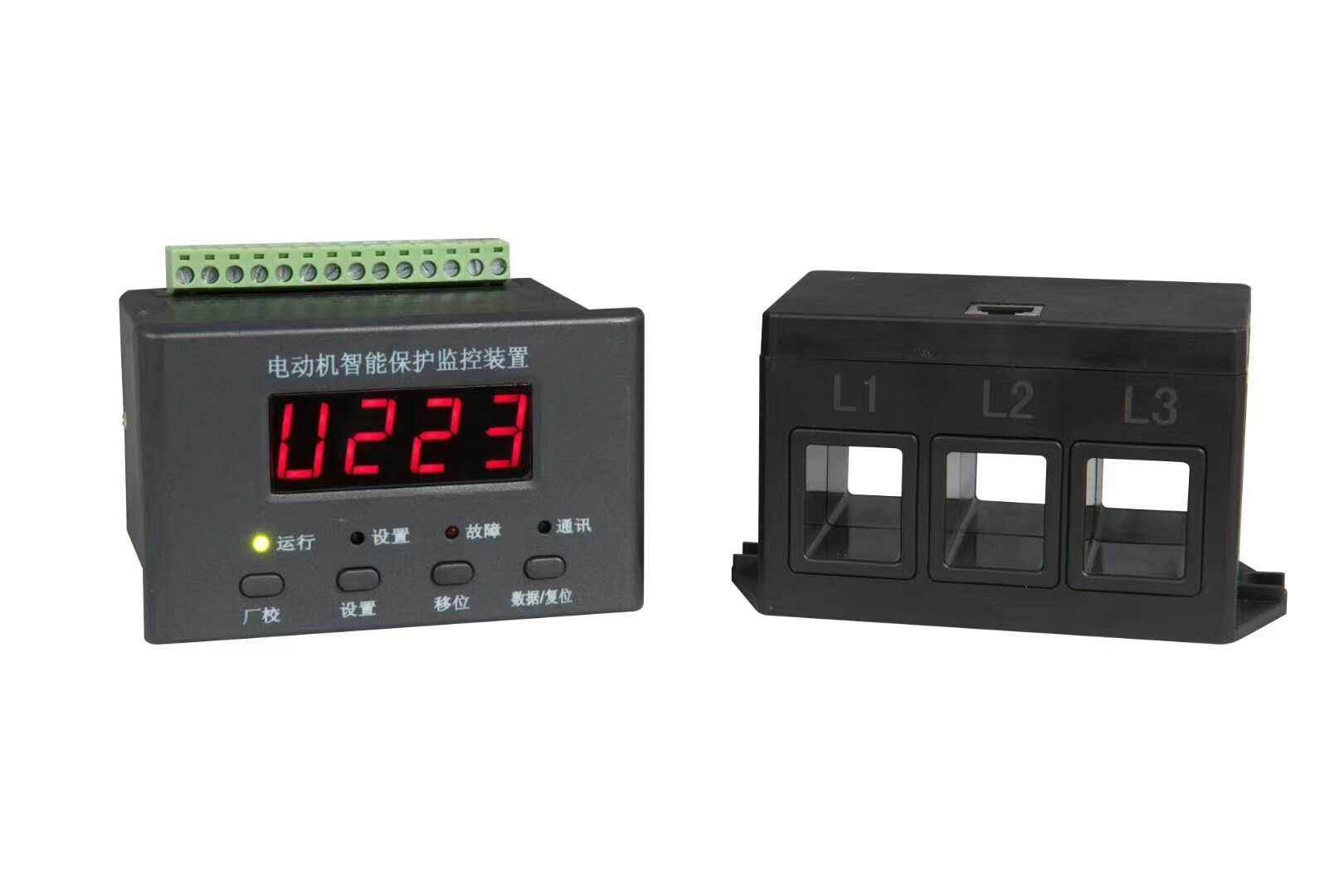

分体式电动机保护控制器

阅读次数:652     发布时间:2020-10-23

20201023/5f92752b3311c.jpg

性能特点:

O内置多种保护功能,仅需简单设置即可实现保护的投退.报警.跳闸

O可编程电动机起动控制逻辑(变频起动、软起动.星-三角起动、双向起动,直接起动.双速启动等)

O保护功能的投、退,保护参数等可由专业人员根据电动机的实际参数进行现场整定,掉电不丢失

O“E时间保护” 符合国家标准(GB3836.3- -2000 .适用于增安型防爆电动机

O出现特大短路电流时可闭锁接触器,通过控制继电器D03驱动断路器,可靠排除故障

O控制器可实现电动机自动起动功能

O 7路DI干节点.湿节点输入,干接点内部提供DC24V电源.输入功能可选

O控制DO支持交流负载或直流负载,同时“起动控制DO"与“保护/停车控制DO"分开:信号DO用于装置自检或故障报警输出等

O 4~ 20mA模拟量输出可选择电动机各种运行参数

O控制器支持Modbus- RTU总线协议,实现数据传输功能

O控制器可记录电动机当前运行时间。当前停车时间。累计运行时间,累计停车时间、累计故障次数.操作次数,便于日常维护

O控制器可实时查询开关量输入输出状态.当前电动机的运行状态

O控制器可记录带时标的故障记录.报警记录,起动记录。停车记录,信息丰富的故障记录,便于实现快速故障定位

O起动电流智能分析,电动机起动出现异常情况,导致起动电流偏差过大时及时报警,提醒用户及时检查

O友好的人机界面,全中文液晶显示


I技术指标

■信号输入

●额定电流2A.6.3A. 25A. 100A. 250A. 500A. 820A

●额定电压400V, 690V

●额定频率50Hz


■辅助电源

●电源范围:AC/DC 80- 270V

●功耗:8W/8VA


■控制继电器输出

●控制继电器输出容量 阻性:AC 240V/8A、AC-15; AC 240V/3A. AC 380V/1. 9A

●最大断开电压:AC 400V

●最大断开能力:AC 2000VA


■信号继电器输出

●输出容量:AC 250V/5A(阻性),DC 30V/3A(阻性)

●最大断开电压:AC 300V

●最大断开能力:AC 1500VA


■通讯功能

●RS-485接口1路Modbus- RTU通讯,波特率: 2400- 115200bps,默认9600bps


■模拟量输出

●类型可选1路,4- 20mA


■环境

●工作温度-20'C - +70'c

●储存温度-25'C - +85'C

●海拔≤200m

●安装类别II


■安全

●绝缘电阻:100MQ /500V

●介质强度试验:2kV(r .m.s), 50Hz, 1min

●冲击电压试验:5kV(峰),1.2/50us, 0.5J 3正,3负,间隔5s


■电磁兼容

●电快速瞬变脉冲群:4级

●静电放电:4级

●浪涌(冲击):4级

●射频电磁场辐射:3级,场强10V/m

●工频磁场:4级

●电磁发射试脸:在10 m测量距离处辐射发射限值40dB(μV/m)

●电压暂降.短时中断和电压变化50 ms
