控制与保护开关电器

阅读次数:648     发布时间:2020-10-28

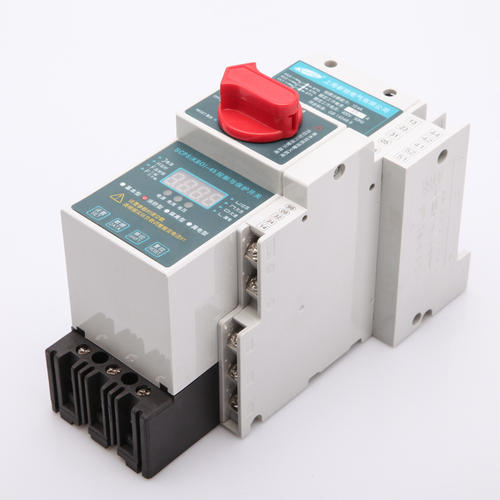

SLCPS控制与保护开关

标准

  SLCPS即“控制与保护开关电器”是低压电器中的新型产品,是我国九十年代最新研发的填补国内空白的第一代大类产品,作为新的大类产品,其产品类别代号为“CPS”是英文“Control and Protecti ve Switchi ng Devi ces”的缩写,符合的标准为IEC60947-6-2 (1997)《低压开关设备和控制设备第6部分:多功能电器第2节:控制与保护开关电器》(19928月第一版)GB14048.9《低压开关设备和控制设备多功能电器(设备)第2部分;控制与保护开关电器》(等同采用l EC60947-6-2)




  SLCPS系列控制与保护开关电器的主要特征是在单一结构形式的产品上实现集成化的、内部协调配合的控制与保护功能能够替代断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等多种传统的分离元器件。SLCPS具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能,具有协调配合的时间电流保护特性,具有控制与保护自配合、短路后连续运行,具有分断能力高,飞弧距离小、寿命长,具有保护整定电流均可谓特性,操作方便、配套附件模块多样齐全等优点,可以实现对电动机负载、配电负载的控制和保护。



功能与用途

  SLCPS采用模块化的单一产品结构型式,集成了传统的断路器(熔断器)、接触器、过载(或过流、断相)保护继电器、起动器、隔离器、电机综合保护器等低压电器产品的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有欠流欠功率功能,具有协调配合的时间一电流保护特性(具有过载反时限、定时限、短路瞬时、特大短路瞬时四段保护特性)。根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。
  SLCPS主要用于交流50Hz (60Hz)、额定电压至690V、主体额定电流自6.3A125A、智能控制器可调工作电流自0.16A125A、控制电机功率自0.05KW55KW的电力系统中接通承载和分断正常条件(包括规定的过载条件)下的电流,且能够接通、承载并分断规定的非正常条件(如短路)下的电流。



适用领域

  SLCPS系列产品个有控制与保护功能集成化、结构模块化、小型化,对环境污染的防护等级高,分断短路电流能力高,飞弧距离短,寿命长,保护功能齐全,连续运行性能和可靠性高,安装使用及维修操作方便等一系列优点,在工业设施、基础设施、消防系统以及商业和民用设施中得到广泛的应用:0冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统;

O电力站及变电站;
O港口和铁路系统(如航空港、铁路公路客运中心等);
O高速公路照明、通风系统;
O军队驻地控制保护系统(如边防哨所、雷达机站等);
O各种场合的消防泵、风机等;
O现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等;
O远程控制照明系统。



主要参数说明

O两个外形安装尺寸:125型(D框架)和45型(C框架)
O主要电路极数分为:三级、四级。
OSLCPS控制与保护开关电器的基本配置:主体+智能控制器+辅助锄头组。
O主体由主电路基本模块即:触头系统械模块、短路脱扣器、电磁系统模块以
及操作机构系统模块构成。
O短路分断能力等级:经济型(c)35KA,标准型(Y) 50KA,高分断型(H) 80KA
O预期短路电流下的分断时间为23ms,限流系数0.2以下。
O辅助触头组由短路报警触头、过载报警触头以及一组2常开1常闭辅助触头构
成,022常开1常闭+1
短路1过载、063常开2常闭+1短路1过载,也可根据用户要求组合,但最
多不能超过1 1对触头数。
O智能控制器额定电流le:0.412.546.31 21 61 82532404550/
63/80/100/125A
O主体额定电流In1 21 61 8324563100/125A
O极数:用二位数字表示(前一位数字表示产品极数,后一位数字表示保极数),
33表示3
3极保护、30表示3级不带保护。
O控制电流电压:MAC220V0AC380V



特性参数

O主电路的参数
  主电路主要由主体和智能脱扣器构成,这两部分是构成可以应用的KBO产品的最少配置。
主体额定电流In、约定发热电流lth、额定绝缘电压Ui、额定频率、额定工作电压Ue以及可选  的智能控制器的额定工作电流le范围或控制创功率范围见下表。
  主电路和基本参数



适用的额定工作制

O八小时工作制
O不间断工作制
O断续周期工作制:SLCPS在本工作制下的负载因数(通电持续率)规定为40%
用于不同额定工作电压和不同使用类别的操作循环次数(操作频率)极限值见表

电磁传动机构

  电磁传动机主要由控制线圈、铁心、控制触点及基座等组成(类似接触器的电磁控制系统,具有欠电压保护功能),能接受通断操作指令,控制主电路接触组中的主触头接通或分断主电路。线圈的接线端子标示为A1A2



操作机构

  能接受每极接触组的瞬时短路信号和来自智能脱扣器的故障信号,通过控制触点切断控制线圈回路由电磁操作机构分断主电路。故障排除后由操作旋钮复位。

  SLCPS操作机构的工作状态在主体面板上的符号及指示器位置含义如下图 所示。



主电路接触组(包括触头系统、短路脱扣器)

  主电路接触组由动、静双断点触头、栅片灭弧室和限流式快速短路脱扣器动作机构组成,每极相互角立;主电路接触组中装有限流式快速短路脱扣器与高分断能力的灭弧系统,实现高限流特性(限流系数小于0.2)的后备保护,其脱扣电流整定值Is不可调整,仪与主体额定电流有关,其整定值为:20ln±20% (有效值)。在负载发生短路时,脱扣器约在23ms内快速冲击打开主触头,同时带动操作机构切断控制线圈电路使主电路各极全部断开。



智能控制器

  具有过载可调和过流可调保护功能,具有延时、温度补偿、断相、缺相、欠流、三相不平均、过压、欠压和较低过载下良好的保护功能,整定电流值包括过载反时限长延时脱扣整定电流值lrl、短路短延时整定电流值或定时限整定电流值lr2无可调。按原理和用途分为多种类别规格。



辅助触头模块

  辅助触头为电气上分开的,即每组触头上可接不同的电压;辅助触头的每对接线端子均用2位数表示;标志的个位数是功能数,12表示常闭触对,34表示常开触头;标志的十位数为序列数,属于同一触头的接线端子用相同的序列数,且所有具有相同功能的锄头用不同的序列数。9598标志故障信号常开触头,0508标志主体短路信号常开触头。当主电路发生过载(或过流过压、断相缺相等)故障时操作旋钮处于TPIP9598故障报警信号闭合,主电路分断;发生短路时操作旋钮处于TRIP0508主体短路报警信号闭合,机构或电气无源辅助锄头:与主电路触头或智能控制器联动,具有电气控制与指示功能,按锄头对数分为多种规格。9598故障报警信号亦闭合,主电路分断。
