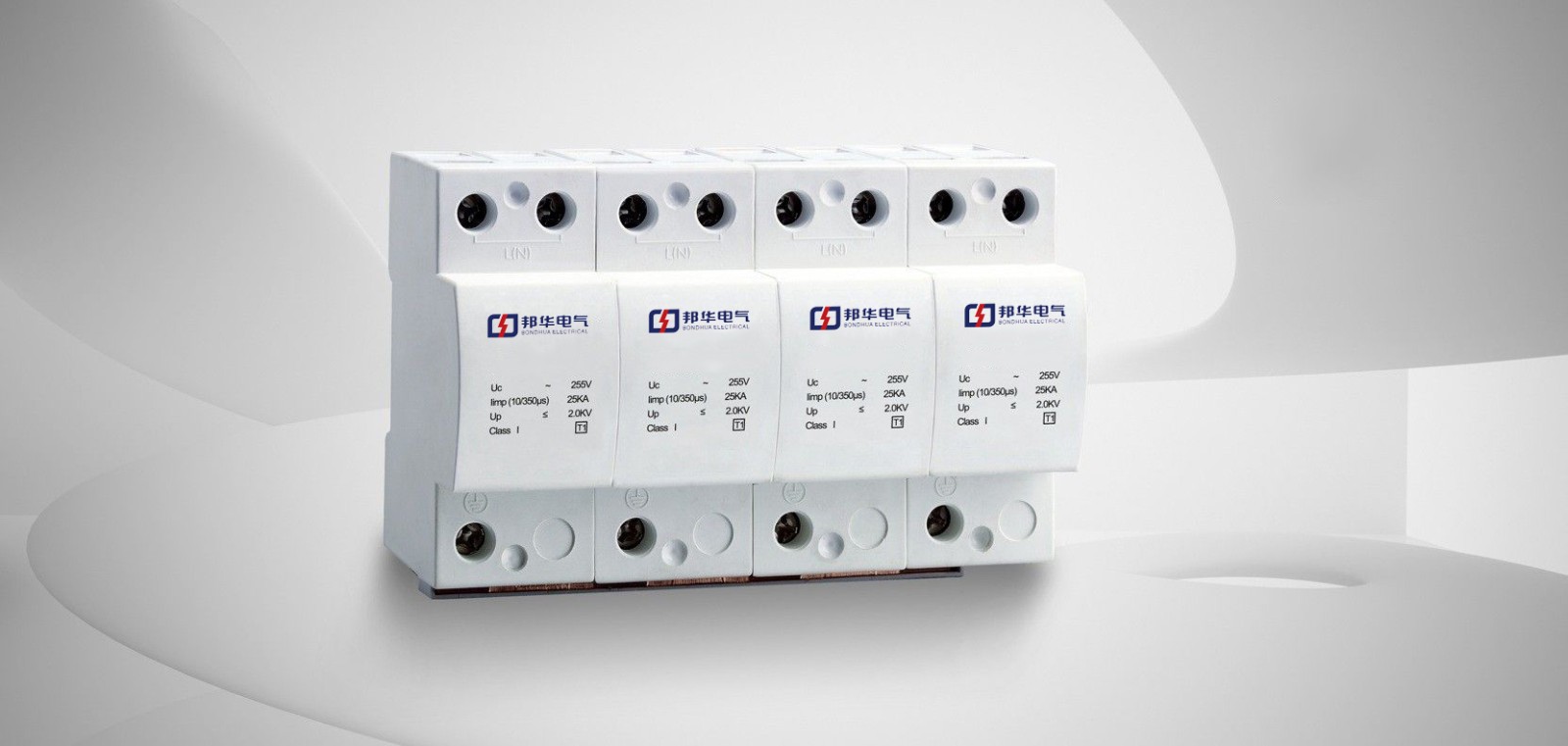

​浪涌保护器

阅读次数:128     发布时间:2021-06-22

20210622/60d13ee966625.jpg


浪涌保护器(SPD)释义:

用于限制瞬态过电压和分泄电涌电流的器件。SPD主要用在低压配电系统和信息系统之中,用于对雷电过电压、操作过电压、雷击电磁脉冲和电磁干扰脉冲的防护。如果是高压侧防范超过过电压,则采用避雷器。


浪涌保护器(SPD)的主要参数

1)最大持续运行电压(Uc):指可持续加于SPD保护模式的最大均方根电压(有效值)或直流电压。它实际上是SPD的额定电压。

Uc值与SPD产品的使用寿命、电压保护水平有关。如果Uc值选择偏高,虽然能延长产品的使用寿命,但其残压也相应提高,对被保护对象是不利的。

2)标称放电电流(In):流过电涌保护器820μs电流波的峰值电流。

该参数用于SPD做Ⅱ级试验,也用于对SPD做Ⅰ级和Ⅱ级试验的预处理。在SPD的相关标准之中,规定了一系列的In值,某一型号SPD设计制造时的目标是要达到某一等级,就选用In系列之中相应的In值进行试验,试验合格之后,该SPD的In值就可以确定为选中的值。

3)Ⅱ级试验之中的最大放电电流(Imax):流过浪涌保护器820μs电流波的峰值电流。

该参数从定义之上与标称放电电流(In)相同,但SPD标准在给出In系列值的同时,也给出了Imax系列值,且同一等级中Imax>In。某一SPD采用某一等级的In并通过了试验,并不能保证该SPD选用同一等级的Imax通过试验。因此尽管In和Imax都是820μs电流波的峰值,但是在试验时所采用的电流波的峰值和通过电流的次数是不一样的。

4)冲击电流(Iimp):冲击电流指通过10350μs雷电流波的能力,包含两个参数:幅值电流Ipeak和电荷量Q。该参数用于SPD做Ⅰ级试验。

5)电压保护水平(Up):电压保护水平又称残压,指SPD动作之后,SPD之中流过规定波形的幅值的电流时,其两端的电压。该参数用于对被保护设备的冲击耐压的保护。其值需低于被保护设备的冲击耐压。


型号推荐:

NHS01-F、NHS01-F/20、NHS01-F(S)、NHS01-F/40、NHS01-FB、NHS01-FB(S)、NHS01-F(S)/20、NHS01-FB(S)/160、NHS01-FB(S)/120、NHS01-FB(S)/100、NHS01-FB/160、NHS01-FB/100、NHS01-FB/80、NHS01-FB(S)/80、NHS01-FB/160/3+1
