配电柜

阅读次数:536     发布时间:2021-06-30

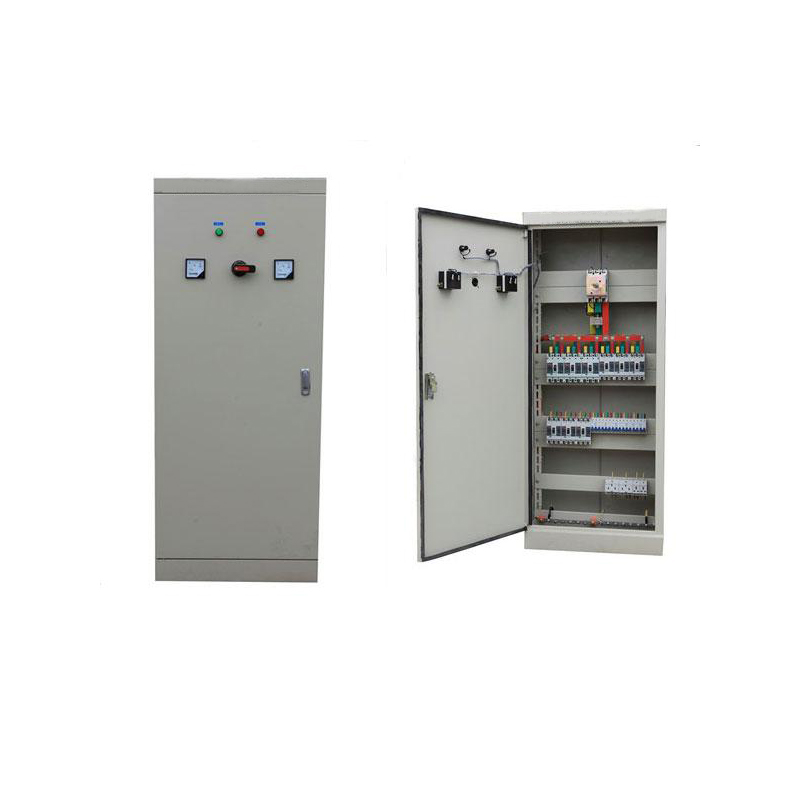

20210630/60dbe00a65e74.jpg


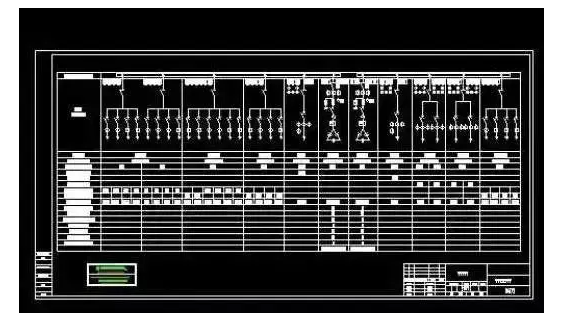

配电柜型号

配电柜型号有很多,一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCK GGD等;国外厂家ABB有:MD190,MNS,ArTu、Blokset、8PT等等。一般标准的型号是GB7251.1。


配电柜型号标

第一位:P-开启式低压开关柜,G-封闭式低压开关柜

第二位:G-固定死,C-抽出式,H-固定、抽出混装式。

第三位:L(或D)-动力用,K-控制用,S-森源电气系统

GGD较便宜,GCS、GCK为经济型。

例:GGD/M/J①②③G-交流低压配电柜

G-电器元件固定安装,固定接线

D-电力用柜

M-面板操作

J-静电电容器

①-设计序号:1.分断能力为15kA;2.分断能力为30kA;3.分断能力为50kA②-主电路方案代号③-辅助电路方案代号



配电柜操作规程

(1)配电柜是船舶的主要配电中心,能保证八个行业和设备的正常运行。发电机组启动之后,不允许无关人员碰触。

(2)板上的开关,应使用动力盘加速开关手动缓慢加速,直到发电机进入正常工作状态,电压和频率达到规定值。

(3)配电盘进入配电状态之后,不允许随意拉动动力盘加速开关,空气断路器的闭锁开关不允许在非紧急情况之下使用。

(4)发电机的并联运行应严格按照并联运行条件的要求和规定进行,注意逆功率(逆流)和不能并联运行。

(5)发电机停机时,应先切断发电机负荷,再空载停机。

(6)交流岸电时,先切断岸电屏电源开关,然后检查接线及相序是否正确。确认正确之后,才能实现船岸电源的转换。严禁带负荷操作。

(7)配电柜应定期清洁保养,使设备始终处于良好的工作状态。

(8)发电机工作时,工程师操作配电盘时,应集中精力,小心操作,防止事故发生,否则将对人身事故负责。

(9)充放电板为船舶应急配电板。值班轮机员应经常检查其工作情况,以确保随时有足够的低压电源,并在正常航行时通过船上的仪表。

(10)掌握磁饱和调节器的工作情况,配电盘之上的所有开关应处于on状态,以保证发电机能随时启动,随时投入使用。
