浪涌保护器

阅读次数:3269     发布时间:2020-07-17

产品用途

      SPD通用电源模块浪涌保护器,符合SPD国家标准GB18802.1-2011要求规范,使用时并联在电源线路上,它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性,能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用,从而保护被保护的设备或系统不受冲击而损坏。


产品特点

● 高能容量氧化锌压敏电阻—高放电通流容量;

● 响应时间讯速,反应能力快速;

● 一体化模块结构设计;

● 失效指示功能,红色窗口出现为失效状态;

● 热敏控制过热危险脱扣机构,联动指示窗口;


适用范围

      SPD通用电源模块浪涌保护器,主要用于第一级电源设备的保护,常用于易遭雷击的室外电源配电柜、室内电源配电柜和有向外引出线的屋顶配电设备,适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。


 主要参数


浪涌Imax:

20KA

40KA

60KA

80KA

100KA

200KA

A25

A50

选配熔断器

16A

16A

32A

32A

63A

63A

63A

63A

选配断路器

20A

25A

32A

40A

63A

80A

100A

100A

选择导线mm2

6

6

10

10

16

16

16

16

浪涌UC:

220V、385V、400V、420V、690V

275V、385V

浪涌Up:

1.2KV2.8KV

组合方式

1P、1P+N、2P、3P、3P+N、4P

响应时间

≤25ns(tA)

结构原理


    电涌保护器分为箱式和模块式两种,均采用了非线性特性极好的过电压保护元件。在正常情况下↓电涌保护器处于 高阻状态,漏电流极低,从而保证电源系统正常供电。当电源系统出现电涌过电压时, 电涌保护器立即在纳秒级的时间 内导通,将过电压的幅值限制在设备的安全工作范围内;同时将电涌能量入地释放掉。随后,电涌保护器又迅速变为高阻状态。


常用AV230/400V浪涌保护器

      电涌保护器可以在最短的时间(纳秒级)内将被保护线路接入等电位系统中,使设备各端口等电位,同时释放在电路上 因雷电感应而产生的大量脉冲电流,将过电压钳位.降低设备各端口的电位差。电涌保护器适合于230/400V供配电系统 的瞬态过电压保护,该系列产品可以极其有效地抑制由雷电引起的感应过电压及系统操作过电压,保护设备安全,保障系统的正常运行。

      对于设备(或系统) ,必须在各进出线缆上安装相应的电涌保护器,一旦 线缆上产生过电压,由于电涌保护器的作用, 将过电压限制到设备的耐压值以内,从而保护设备(或系统)免遭损坏。


应用领域

电涌保护器适用于交流48Hz~62Hz,额定工作电压230V/400V的TT. TN. IT等供电系统、网络通信(WIFI. 4G和5G等信号)设备电源系统及工厂低压动力和控制系统,对雷电感应和其它瞬时过电压进行保护。


浪涌特点

1、可靠的热脱扣保护装置;

2、独特的短路过流脱扣功能;

3、可视状态指示窗口:绿色/透明(正常)、红色(故障)工作状态一目了然;

4、通流容量大、残压低;

5、响应时间快,纳秒级时间内动作;

6、遥信触点可选择。

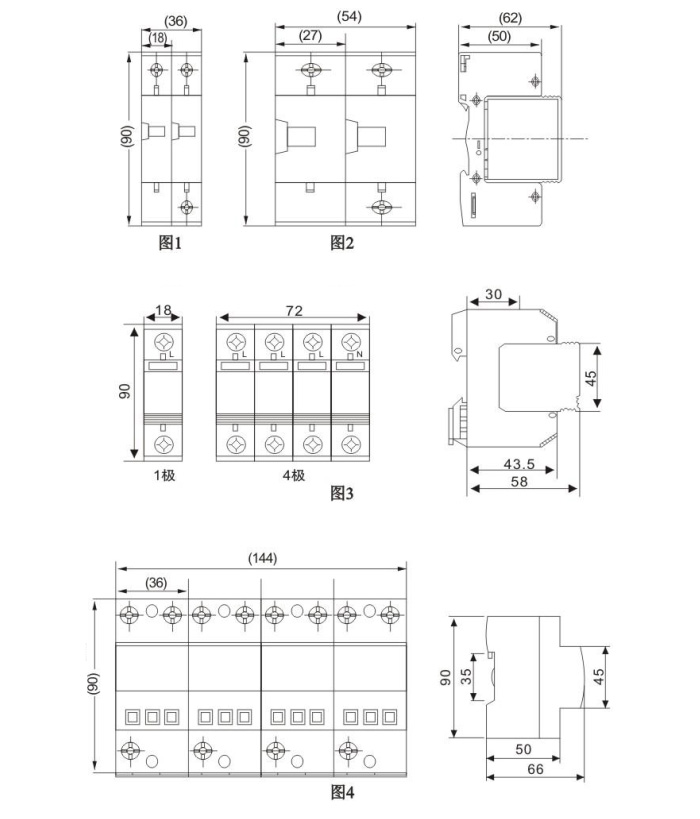

浪涌尺寸

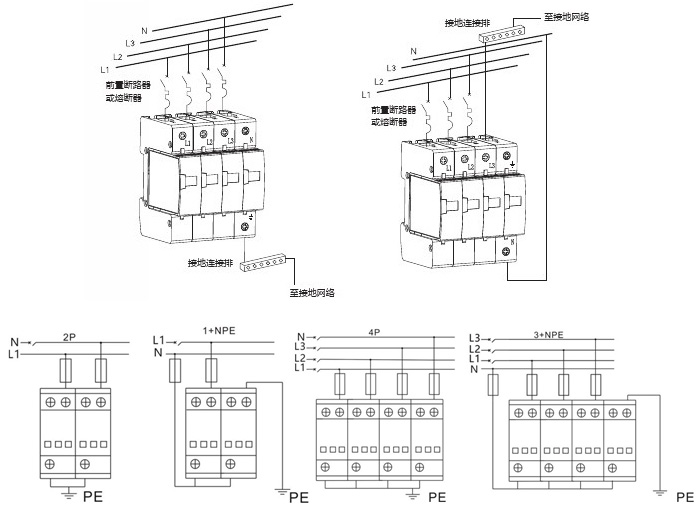

浪涌接线图



系统接线图



开关型浪涌保护器

    采用密封式内充惰性气体的制造技术,内部配备的高性能绝缘火花间隙,具有极低的电压保护水平(1.8kV)和强大的泄放电流的能力(在10/350 μs波形下, Iimp达到50kA,相当于8/20 μs波形下Imax=700kA的水平),并能自动切断可能产生的工频续流,续流切断能力达到25kA;其显著的性能、安全性和可靠性在国际上处于领先水平。由于其极低的电压保护水平(1.8kV),确保了与C级防雷器配合使用时,不需要设计退耦装置或者在B级和C级之间留有一定的安装距离,这样它可以节省超过45%的安装空间。

在保护模式上,邦华电气的电涌保护器普遍推荐采用3+NPE保护模式,即:L1、L2、L3对N采用压敏电阻元件进行差模保护,N对PE采用气体放电管进行共模保护,从而使电涌保护器具有全模保护而适用于TN-S、TT、TN-C-S等所有配电方式。(邦华电气同时也根据客户需要提供1P、2P、3P、4P等各种组合方式的产品)

·在外形结构上,邦华电气采用插拔式结构,带工作状态指示窗口,每个模块设有防止误插错装置,具备遥信触点(可选),具有可带电插拔、维修成本低、更换简单、人性化指示、可远程报警等优点。


光伏浪涌保护器

    依据IEC61643-1,GB18802.1标准设计,专用于光伏发电设备或兼顾其他DC系统的潜在应用。 雷电对设备的威胁并不来自光伏发电技术本身,而是取决于整个太阳能发电项目覆盖的表面、光伏场地的情况、附近的高金属结构(如信号塔等),以及当地的雷电活动水平。

    由于光伏系统与公共电网相连,太阳能电池板提供的电能作为可再生能源受到广 泛关注。光伏系统(PV)受热面往往处于孤立的、暴露的场所,使得雷电成为一个重要风险因素,例如雷电直击建筑物或在设备上产生的电涌过电压。一般情况下,电池板与变流器相连。一旦出现间接雷击,由于电子元件无法承受很高的过电压,电池板、变流器内精密并且昂贵的电子元件和半导体元件很可能遭到损坏。针对过电压,邦华电气公司开发了特殊的光伏浪涌产品,用于保护发电站、民用电池板以及变流器 DC 侧设备免受雷电侵害。


产品描述

      采用 MOV-MOV (Metal Oxyd Varistro 金属氧化物避雷器)TUR PV电涌保护器,可以将过电压限制在电压保护水平值的范围内。我们在标准和使用指南中推荐的电涌保护器,采用全模式保护( + 和 - ,+ 和地,- 和地)。每个电涌保护器均可采用遥信辅助触点(可选择)提供 TUR 的工作状态。

·标称电压:230/400V AC

·极数:1,2,3 和 4极

·最大放电电流 Imax(8/20μs):20、40、70和100kA

·冲击电流 limp(10/350μs):25、50kA

·电压保护水平 Up:1.3 ... 2.3kV

·标准:IEC 61643-1/EN 61643-11,GB 18802.1

·环境温度:-40 ~ + 80℃

·结构特点:插拔式模块,安全储备保护,工作指示窗,远端遥信触点

·保护对象:交流总配电、逆变器交流侧设备、追踪系统交流配电


限压型浪涌保护

    内部配备了高能量的氧化锌压敏电阻,具有绝佳的非线性特性,具有响应时间极短、残压低、通流容量大、寿命长的优点。大容量产品内部还以两片或三片压敏电阻并联实现安装储备保护(冗余保护),从而具有更高的安全性和可靠性。

    在保护模式上,邦华电气电涌保护器普遍推荐采用3+NPE保护模式,即:L1、L2、L3对N采用压敏电阻元件进行差模保护,N对PE采用气体放电管进行共模保护,从而使TUR系列电涌保护器具有全模保护而适用于TN-S、TT、TN-C-S等所有配电方式。(邦华电气同时也根据客户需要提供1P、2P、3P、4P等各种组合方式的产品)

·在老化过热保护方面,邦华电气系列限压型电涌保护器采用成熟的低温焊锡热脱扣技术。如果压敏电阻因过载而老化时,内置的热脱扣装置自动弹开,工作状态指示窗口的颜色会由白色转变为红色,提示更换相关模块。

·在外形结构上,邦华电气采用插拔式结构,带工作状态指示窗口,每个模块设有防止误插错装置,具备遥信触点(可选),具有可带电插拔、维修成本低、更换简单、人性化指示、可远程报警等优点。


开关型SPD和限压型SPD的区别

  开关型SPD为间隙放电型器件,其雷电能量泻放能力大,在线路上使用的主要作用是泄放雷电能量;限压型SPD为氧化锌压敏电阻器件,其雷电能量泻放能力小,但其过电压抑制能力好,在线路上使用的主要作用是限制过电压。因此,一般在建筑物入口处选用如Asafe系列的开关型SPD来泄放雷电能量,然后,在后级电路使用如AM系列的限压型SPD来限制因前级雷电能量泻放后,在后级线路产生的高过电压。两种SPD需配合使用,方能保证配电线路中设备的安全。


8/20μs和10/350μs的区别

    防雷击保护的选用,分为4个等级,IEC61312-1规定:10/350μs是首次雷击波型,用于电源的第一级(A级)保护,值得注意的是这只是雷击波的测试波型,而不是雷电的实际波型;8/20μs是用在首次后的B级、C级、D级雷击保护,二者在本质上是没有区别,只是反映了保护器件能分流雷电流能量大小而已!


为什么在SPD的回路中要安装熔断器或断路器?

   SPD的内部核心是一个氧化锌压敏器件,氧化锌是由晶粒组成,晶粒被具有P-N结半导体结构的晶界层隔开,这些晶界层决定了压敏电阻的V-I特性。当浪涌电流通过压敏电阻超过了它的承受能力时,瓷体中将有部分晶界层被损坏,致使压敏电压下降,严重时将被击穿。随着放电次数的增加,性能逐渐下降,当失效损坏时,往往是短路的形式。当突发性的特大浪涌通过SPD时,热量还来不及传递到热熔断机构,氧化锌压敏器件就已经损坏,如果是炸裂性损坏,放电通路自然被切断,如果短路性损坏,由于热量没达到热熔断切断电源,此时,必须依靠熔断器或断路器切断电源。
