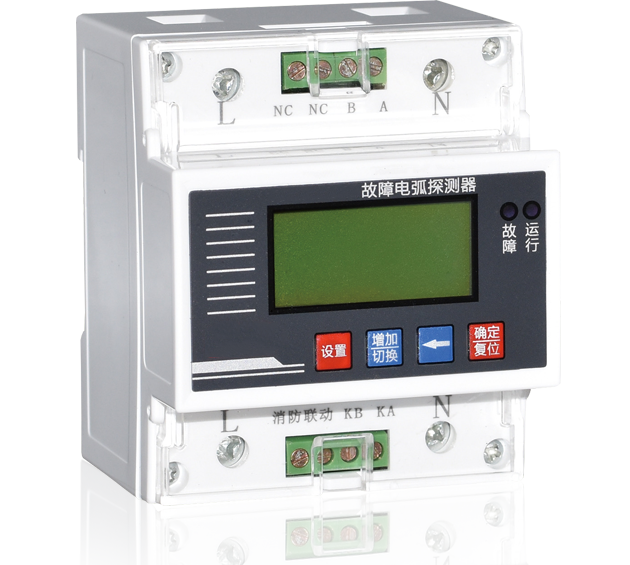

BH-380DH故障电弧探测器

阅读次数:4409     发布时间:2020-08-07


基本功能:

BH-380DH故障电弧探测器是一种独立式的故障电弧火灾探测器,探测器通过内置电路及软件对下级线路的故障电弧情况进行分析处理,判断下级 终端线路的状态。当检测到发生电弧故障时,产品输出蜂鸣器报警声,点亮红色报警灯;也可与电气火灾监控主机进行组网,监控主机可以判断现 场探测器的状态,主机分析处理后指示某回路故障报警类型,并发出声光故障报警信号。


主要技术参数:

1、  额定工作电压:              AC220V(AC85V-260V)

2、   电压负荷:                   测量:1.2倍瞬时:2倍/10s

3、   电流负荷:                   持续:1.2倍瞬时:10倍/10s

4、  保护动作时间:              ≤0.5s

5、  警报声响:                    ≥70db

6、  报警输出:                    开关型|,触点容量AC250V/3A

7、   防护等级:                    IP30

8、  执行标准:                    GB14287.4-2014,

9、通讯方式及距离:            二总线通讯,RS-485,

                                          ModBus-RTU,GPRS/≤1500m

10、使用环境条件:             环境温度:0°C~+60°C

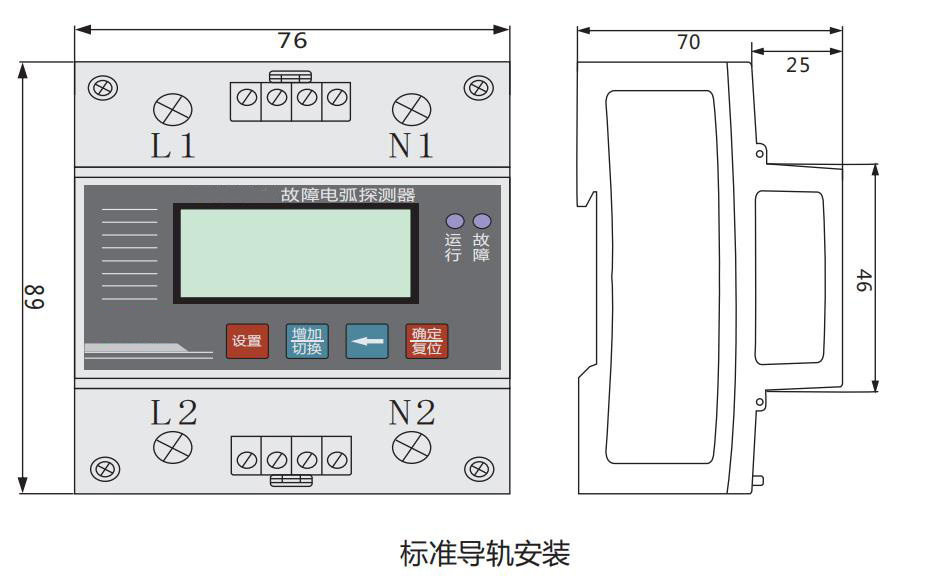

安装尺寸:

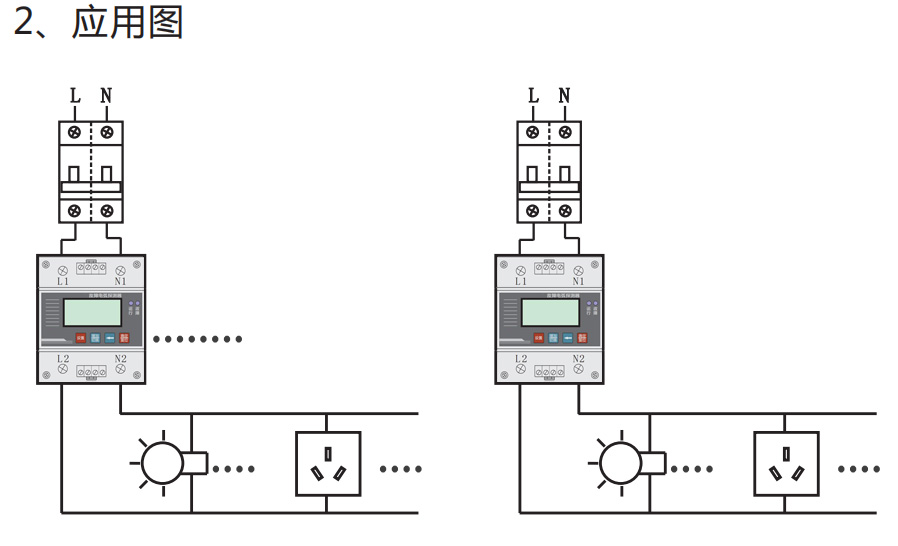

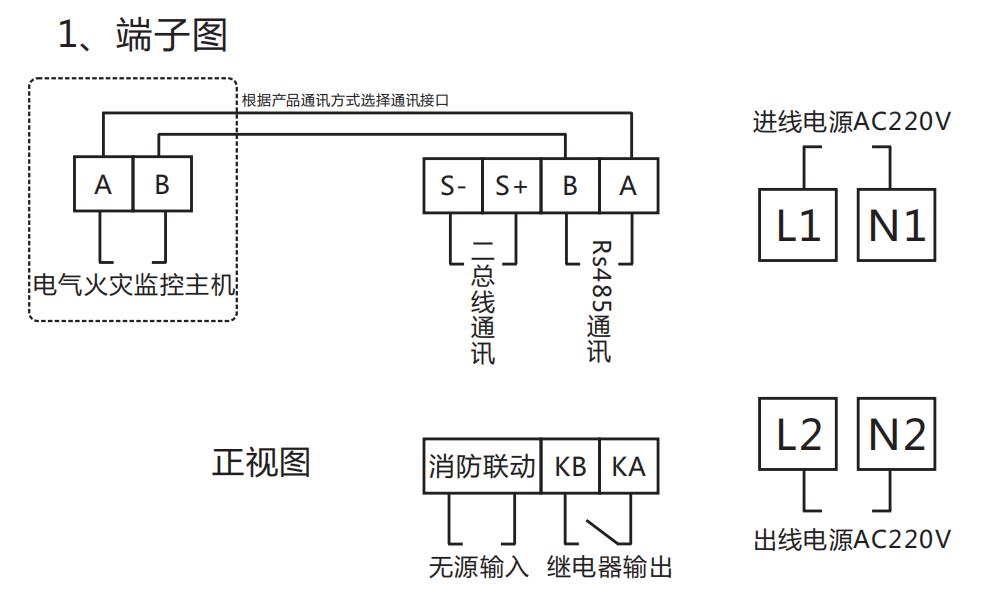

接线原理图



四、工作状态

1、显示屏

 故障电弧探测器实时显示电压、电流值,当发生故障电弧时,窗口会提示报警信息,相应的报警灯会点亮并伴有声光报警。

 注:显示屏一屏可以显示一条数值信息,可以通过按动上下键进行翻页。

2、按键

 (1)复位及确认按键:复位探测器,该过程不会改变参数设置内容;确认保存修改参数。

 (2)左方向键:进行移位参数选项。

 (3)增加键:进行页面翻页,参数值修改作用。

 (4)设置键:设置键进入菜单页面。

3、指示灯

 (1)运行指示灯:显示探测控制器是否正常运行,正常运行时应为绿色闪烁状态,间隔时间约为1秒;同时也做为通讯指示灯,在连网通讯时,探测器与监控主机之间通讯是否正常,正常应为绿色闪烁状态。

 (2)故障指示灯:当发生故障报警事件时,表现为黄色常亮状态,同时发出报警音。这表示用电线路中出现故障电弧等情况,提醒工作人员及时解决处理。


五、参数设置

1、菜单说明

按{设置}键进入P0000--确定,按动{下}键输入0001,按{确认}键进入菜单界面,按动{增加及左键}选择相应选项{确定}键进入,修改参数后再次确认.

2、菜单选项

P0001.密码设置

P0002.地址设置

P0003.波特率设置

P0004.过压设置

P0005.欠压设置

P0006.过流设置

P0007.灵敏度设置0-9

P0008.继电器脉宽设置单位ms ; 默认是0,控制后保持


六、注意事项

1、故障发生时,故障灯亮,表明电路发生故障电弧,判断故障位置,再对供电电路进行隐患排除,隐患排除以后进行复位操作,使探测器恢复正常工作状态。

2、每次故障处理后,应对发生故障的时间、类型及处理方式等内容进行记录,以便日后查询。

3、未经本公司同意,任何人员不得拆开探测器或进行维修。

4、按国家标准GB13955-2005规定,本装置的工作年限为六年,届时应予以更换。

5、故障电弧探测器应在其主要技术特性下工作,探测器属于精密仪器仪表类,应避免冲击、碰撞,严禁雨水淋湿。
