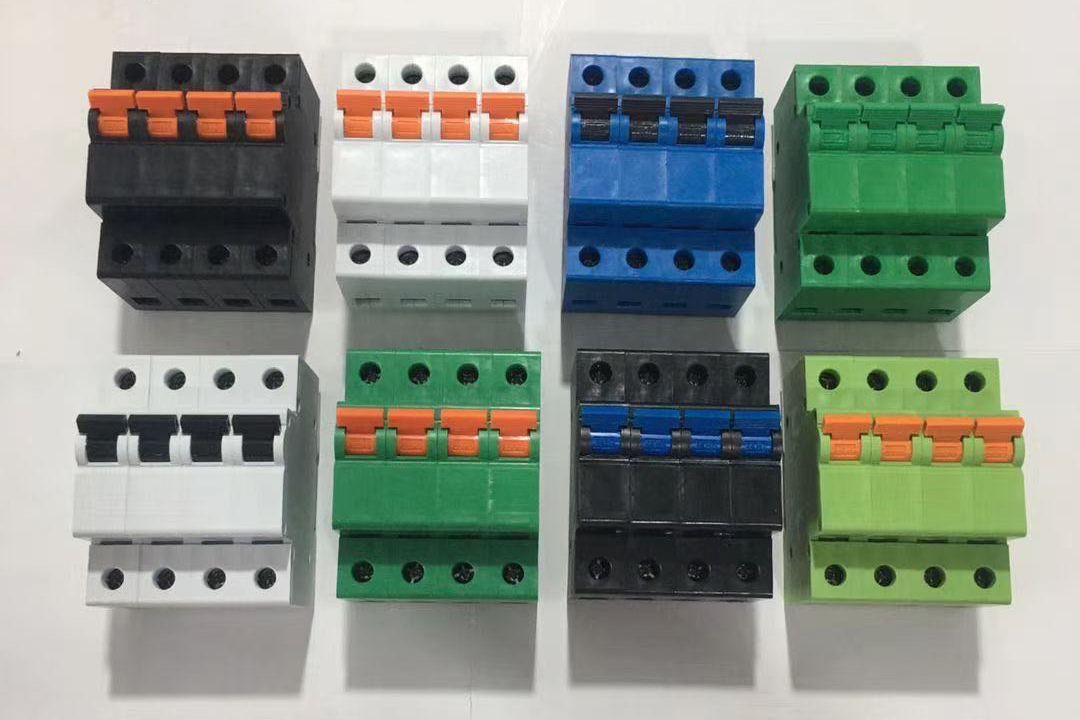

后备保护器

一、产品概述

(一) 依据相关标准(GB18802. 1和GB50057) 相关规定,SPD回路前端必须串联过电流保护电器(如,熔断器和断路器)。而当SPD 失效或短路时,熔断器和断路器由于不能与SPD协调配合,导致发生火灾和设备遭雷击损坏的事故。目前与SPD大量配套使用的熔断器和断路器有一.下三点不协调:

1.雷电冲击时误分断、易损坏一-- -防雷 保护失效;

2. SPD 短路时发生工频续流不分断一-熔断 器和断路器的额定分断电流,在SPD发生失效或短路时,如果不能提供熔断器和断路器的额定分断电流的8至10倍的瞬达电流(如,C32断路器需提供320A的瞬达电流),SPD可能发生起火事故;

3.雷电冲击电流残压高一--设备防雷保护可靠性降低。

(二)针对以 上产品不协调情况,我司经过长期研发及大量试验验证开发出本系列SPD后备保护器产品,本产品具有以下特点:.

1.大雷电冲击电流(25kA 10/350μs, 100kA 8/20μs)不分断一-确保SPD防雷保护有效;

2. SPD故障工频续流分断值低于3A士1A--确保电网及用电安全;

3.雷电冲击残压低-- -增加设备防雷保护可靠性。

本产品与SPD配合使用的直接效果是,大雷电冲击下,SPD 后备保护器不分断;、

SPD发生故障后,小工频电流流过迅速分断,确保电网和用电安全。


二、 使用环境:

1.工作温度: - 250C ~ + 700C;

2.储存温度:一400C ~ + 850C;

3.相对湿度:不大于95%; .

4.室内运行,或在没有雨雪侵袭的地方。


三、技术参数:

SCB技术参数

T1/T2

T2

T2

T2/T3

型号

OBV-SCB-100

OBV-SCB-80

OBV-SCB-60

OBV-SCB-40

额定工作电压Ue

230V/400VAC

230V/400VAC

230V/400VAC

230V/400VAC

额定绝缘电压Ui

400VAC

400VAC

400VAC

400VAC

最大耐受冲击电流Iemax

100KA8/20μs

80kA(8/20μs)

60kA(8/20μs)

40kA(8/20μs)

标称耐受冲击电流In

15kA(10/350μs)

40kA(8/20μs)

30kA(8/20μs)

20kA(8/20μs)

工频脱扣电流Ii

3±1A

3±1A

3±1A

3±1A

机械寿命

1000

1000

1000

1000

端子最大接线

25mm2

25mm2

25mm2

25mm2

外壳防护等级

IP20

IP20

IP20

IP20

工作环境温度

-25℃~60

-25℃~60

-25℃~60

-25℃~60

工作环境湿度(室温)

20%90%RH

20%90%RH

20%90%RH

20%90%RH

安装轨道

EN60715(35mm)

EN60715(35mm)

EN60715(35mm)

EN60715(35mm)

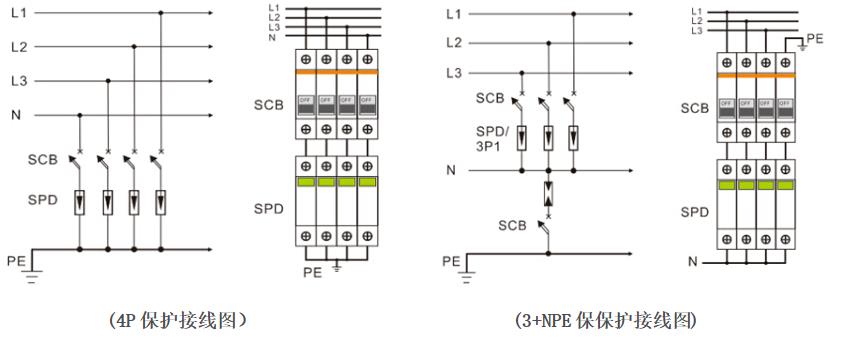

安装接线:


SCBSPD专用后备保护器)与SPD防雷器应用匹配表

产品系列

T1/T2

T2

T2

T2/T3

应用类型

总配电柜有向外引出线的屋顶设备及室外设备等

未向外引出线的屋顶设备

楼顶配电柜消防网络、电梯等

终端箱/重要设备前端机柜、UPS、摄像头等

SCB系列

SCB-100/4P

SCB-80/4P

SCB-60/4P

三相:SCB-40/4P

单相:SCB-40/2P

电涌保护器

(选配)

I15/4P

100/4P

B80/4P

B60/4P

三相:C40/4P

D20/4P

单相:C40/2P

D20/2P
