浪涌防雷器为什么要加熔断器?

阅读次数:222     发布时间:2021-05-20

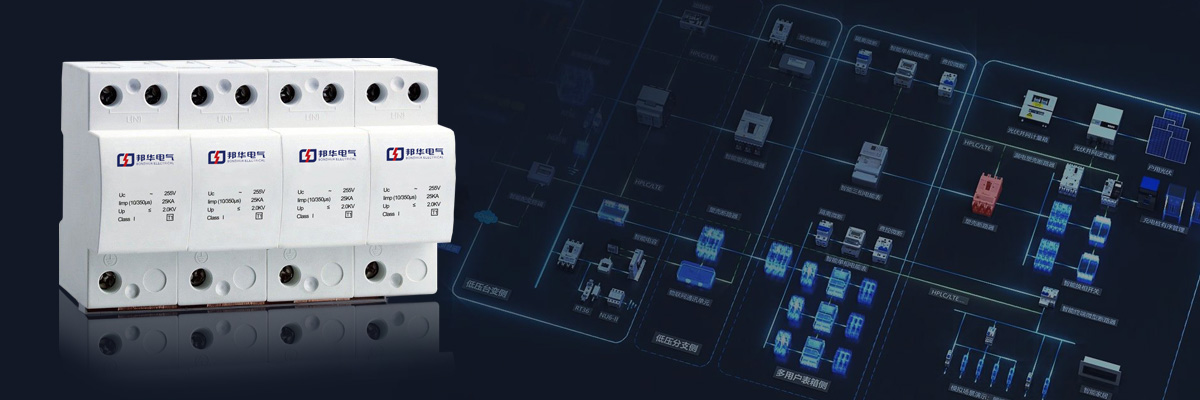

浪涌保护器 (3).jpg


熔断器关键性作用

1.防止雷击引起的工频续流(用于放电间隙装置)损坏SPD及其电路;

2.浪涌保护器(SPD)是一种自愈式过电压保护器。但是,如果电压过高、电流过大、时间过长,可能无法自愈,导致相间短路。此时需要熔断器或断路器进行保护;

3.因为浪涌保护器的保护原理是当电源输入端电压过高时,会使浪涌保护的非线性元件击穿,并在电路之中串联断开电源端的负荷开关,以便将负载端与电源断开,更好地保护负载设备。同时,非线性元件容易损坏。为了便于拆卸和更换,熔断器隔离开关应与浪涌保护器串联。

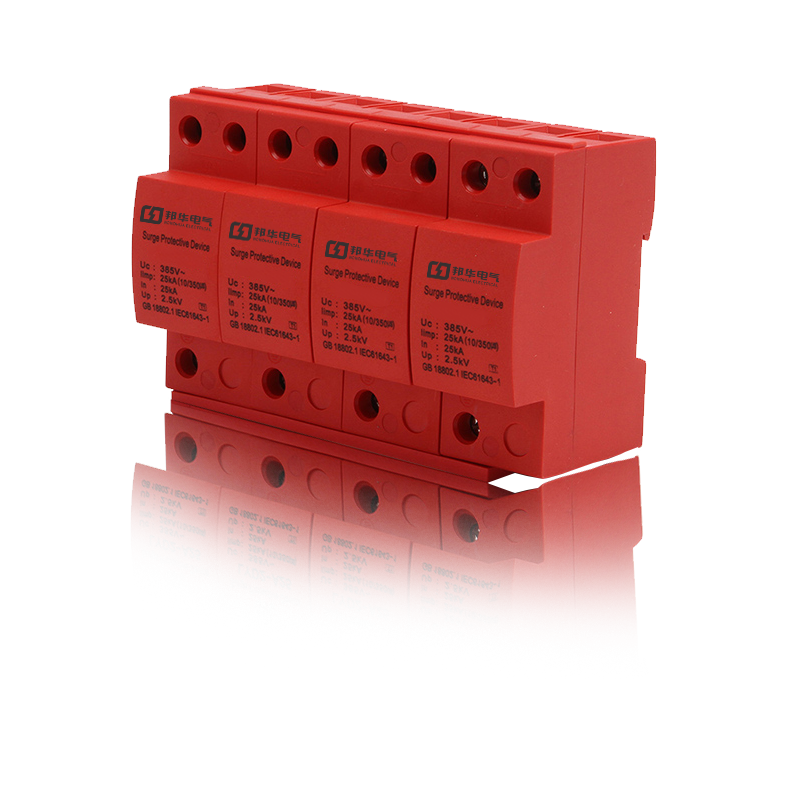

20210520/60a61e8c90dba.png

熔断器分类

(1)插入式熔断器

常用于380V及下列电压等级线的末端,作为配电支线或电气设备的短路保护;

(2)螺旋熔断器

熔断器之上端盖之上有熔断指示灯。一旦熔化,指示灯立即弹出,可以通过瓷盖之上的玻璃孔观察。它常用于机床的电气控制设备之中。拧上保险丝。开断电流大。可用于电压等级500V及下列、电流等级200A及下列电路的短路保护;

(3)封闭式熔断器可分为包装式熔断器和非填充式熔断器两种,填充式熔断器一般采用方形瓷管,里充满了石英砂和熔融物。分断能力强,适用于电压等级500V下列、电流等级1ka下列的电路。无填料的封闭式熔断器能将熔体放入封闭的圆筒之内,分断能力稍小。用于500V及600A下列的电网或配电设备;

(4)快熔丝

主要用于半导体整流元件或整流装置的短路保护。因为半导体元件的过载能力很低。它只能在很短的时间之内承受较大的过载电流,因此要求短路保护具有快速熔断的能力。快速熔断器的结构与带填料的封闭式熔断器基本相同,但熔体的材质和形状不同。

(5)自愈式熔断器

工作时,熔断器串联在保护电路之中。当电路发生短路或严重过载时,熔断器之中的熔断体会自动熔断,起到保护作用,最常见的是熔断器。当电路发生短路故障时,短路电流产生高温,使钠迅速蒸发,蒸汽钠呈高阻状态,从而限制短路电流。当短路电流消失时,温度下降,金属钠恢复到原来良好的导电性。自恢复保险丝只能限制短路电流,不能断开电路。本实用新型的优点是熔体不需要更换,可以重复使用。
