【告诉你】输入输出模块工作原理

阅读次数:136     发布时间:2021-05-25



火灾报警系统之中输入输出模块的工作原理

实际上,相当于IO模块的实际工作原理IO模块之中嵌入了微处理器,实现了与火灾报警控制器的通信、电源总线电源故障检测、输出控制、输入信号逻辑状态判断、输入输出线路故障检测和状态指示灯控制。接收到火灾报警控制器的启动命令之后,模块打开输出继电器并点亮指示灯。在接收到来自设备的响应信号之后,IO模块将信息传输给火灾报警控制器。主要用于连接由火灾报警控制器控制的消防联动设备,如警铃、声光报警器、防火卷帘门、水泵、排烟风机、电梯、广播开关等。

现在我们用四种设备来说明IO模块的工作原理:烟感器、控制器,输入输出模块和消防泵。当烟雾探测器探测到火灾时,它将信息传送给控制器。控制器通过输入输出模块的输出端向消防泵发送信号,启动消防泵。消防泵启动之后,启动信息通过输入输出模块的输入端传送给控制器。实际上,火灾报警系统的输入输出模块就是这样工作的。


特点:

内置微处理器CPU

采用SMT表面贴装技术

电子编码方式。它可以通过特殊的电子编码器

双总线寻址,无极性。功耗低,最大传输距离1500m

导线截面积1.0-1.5mm², 对导线没有特殊要求。结构简单,成本低

采用插入式结构,底座可以像探测器一样安装在墙上,输出模块可以在布线之后和工程调试后插入底座。易于建造和维护。

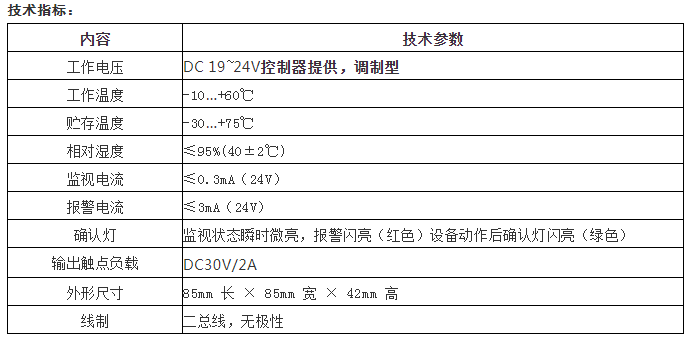

20210525/60acaa50a96a1.png

输入输出模块常用于下列设备:

1、应急照明、非消防电源切断

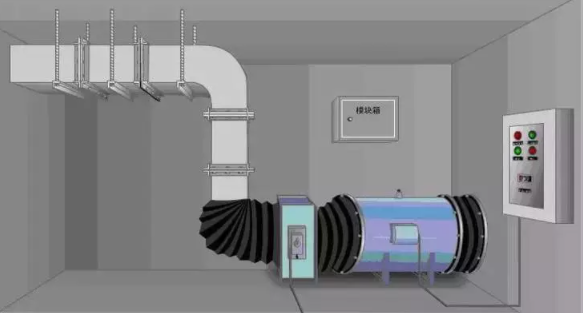

2、在防排烟系统之中,控制风机的启停、风口和排烟阀的开启

3、在防火卷帘系统之中,控制卷帘的一级下降和二级下降

4.控制消防泵和喷淋泵的启停

5.在报警阀组之中,打开末端排气阀,打开雨淋阀

6.关闭电动防火门,etc

输入输出模块用于消防设备之中,需要控制设备的动作,也需要接受设备的动作状态。
