双电源自动转换开关——再也不怕突然的停电

阅读次数:172     发布时间:2021-06-09



双电源自动转换开关的选择及主要技术要求

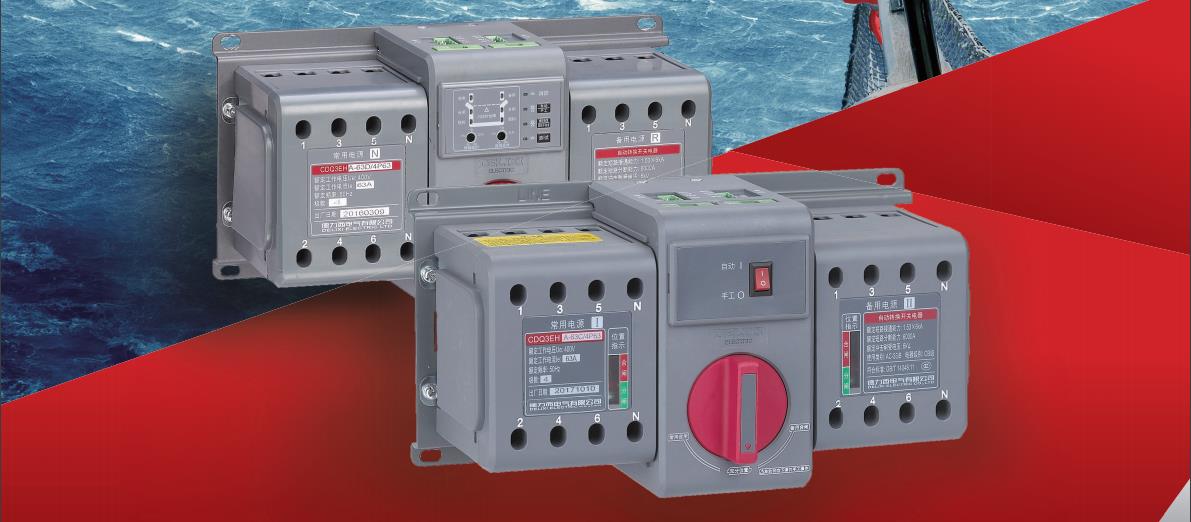

      自动转换开关ATSE(Automatic Transfer Switch Equipment)是一种常用的电器开关设备,主要作用是在两路可用的供电电源间,选择一路安全、可靠的电源向负载供电,以保证负载用电的连续性。自从有了双路电源向负载供电的配电系统,就有了双电源自动转换开关的应用。


20210609/60c01c3746579.png

我们可以理解如下:

(1)ATSE是一种独立的电气开关

它并列于断路器、负荷开关、熔断器、接触器等电气开关,具有相应的电气参数要求。

(2)ATSE是由转换开关和相应的监视、控制等电子电路组成

也就是说,只有完整的ATS主开关加配套的控制器才能构成ATSE。

(3)由ATSE所配套的控制机构自行监视两路供电电源的状况

按一般理解,供电电源被监视的主要参数应该是电压和频率,但该标准中没有明确指出被监视的应该是三相还是单相电压/频率。对于设计者来说,如果要求ATSE有缺相转换功能,则ATSE的控制器应具备双路三相侦测的功能。

(4)这一转换过程是自动完成的

ATSE的控制器将侦测的双路电源的实际状况,与控制器预先存储的设定做比较和逻辑判断,然后做出是否驱动转换的控制命令。

(5)这种转换是在两路电源间完成的

目前的供电系统中,对于紧急负载大多数是两路电源一用一备的情况,但也有一用两备的三电源供电系统。对于这种系统,不能单靠一个ATSE来完成转换。其解决办法是:用两个ATSE来组合完成,或使用三台断路器(注意是否有机械连锁)外置控制和电气连锁来完成。
