【告诉你】漏电保护器这十点

阅读次数:857     发布时间:2021-06-24

20210624/60d3df1857fdd.png

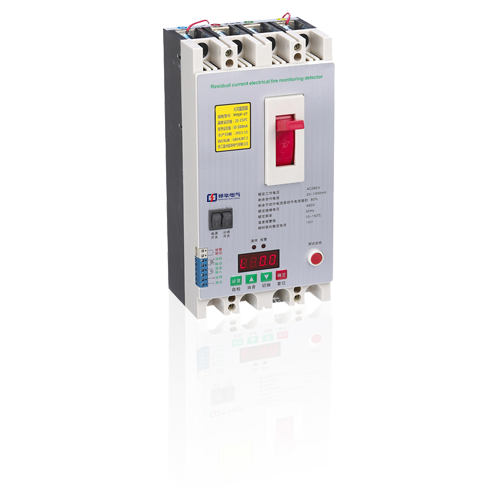

1、综合漏电保护器、漏电继电器的主要用途和功能?

答:主要功能是对有致命危险的人身触电和设备提供间接接触保护,该产品适用于中性点直接接地的380/220V低压配电系统。

2、漏电继电器打开电源为什么没有反应?

答:A)检查接线是否正确,确保继电器的1、2端子有交流220V电压。

B)检查保险丝管有否熔断?

C)如果继电器电源指示正常,查接触器或断路器线圈接线是否正常。

3、为什么在保护输出的地方做接地漏电试验不动作?

答:可能是所接地的地方太干燥,形成电阻太大。无法达到动作电流的值!可以把输出的一根相线搭触门窗或水管。注意时间不要过长!

4、JD46节能型继电器配接的接触器不动作(用过一段时间),但里面的小继电器有动作时的嗒嗒响声?

答:A)有可能是接触器本身线包己坏;

B)或更换一台新的漏电继电器试一下。

5、两台或两台以上漏电继电器同时装在一个配电柜内,有一台动作时,其它几台也有误动作是什么原因?

答:检查几台漏电继电器的互感器之间是否(必须)有20CM以上的距离,所有继电器本身的电源都必须从主电源方向引入。如还是不能触决问题,可以把脉冲电流调大5-10mA即可。还有可能就是各保护输出线路混接,比如A跟保护的零线跟B路保护的相线间串有一电灯或指示灯,这是不允许的!

20210624/60d3e07ae94fc.png

6、为什么保护器或继电器白天运作正常,晚上或下雨天就频繁跳闸?

答:被保护的线路漏电流已超过保护器的漏电整定值。因为晚间用户基本都用电,漏电相对增加,雨天更严重;用户可以更换漏电参数较大的保护器,并检查用户有没有重复接地的现象。

7、为什么保护器或继电器一开机就跳闸并且闭锁?

答:先把互感器拔下或拆除所有负载,再试机,如果正常说明用户线路有严重的短路和漏电现象,应立即排除,不然无法投运,如果强行投入运行,可能会引起火灾或其它设备损坏。

8、配DW15、DW17、DW45系列断路器用什么样的继电器好?

答:配JD46漏电继电器最好,配LJM系列的话性能可能要低点。一般都配JD46系列的2型的分励脱扣的即可。

9、配DZ-  系列的断路器用什么样的继电器?

答:配断路器得先问明客户是用什么样的脱扣器。例如有分励(得压)和久压(失压)两种。配用产品还是JD46-II的产品(须定制)。

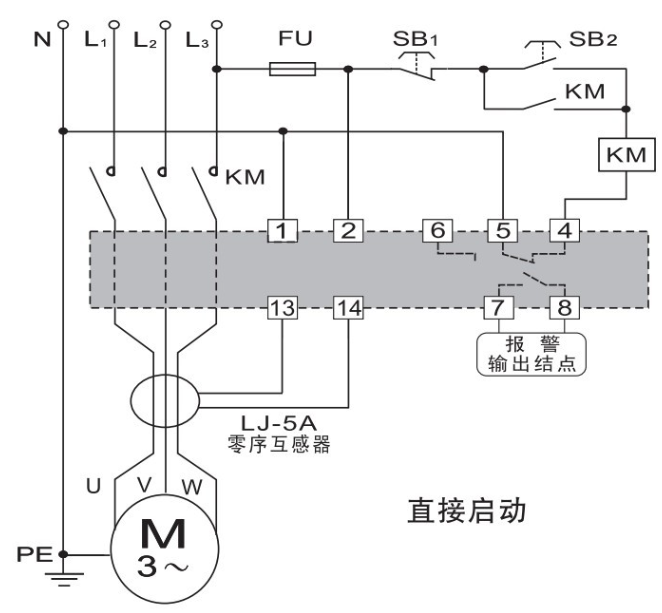

10、JD46配接DZ-  系列断路器,用的是交流220V分励脱扣器接线怎么接?

答:漏电继电器的第一端子即零线接用户主线路的零线,第二端子接用户相线(火线)第三端子也接用户主线路的零线。第四第五端子接断路器脱扣器线包。(如果用交流380V分励脱扣器,则第三端子接与第二端子不同的相线即火线)。分励久压两种脱扣器是一样的接法!
