厉害了!余压监控系统

阅读次数:1181     发布时间:2021-07-01

20210701/60dd148ce5b72.jpg


疏散通道余压监控系统主要功能

在发生火情时,该系统可以自动调控机械加压送风系统的送风量,也可在消控中心对其进行远程控制。确保疏散通道的余压在火灾发生时能够处于有效的受控状态,既能阻止烟气的扩散,又能使逃生者比较轻松打开防火门逃生,保护人员安全疏散。


20210701/60dd1f0e8366e.jpg

疏散通道余压监控系统组成

疏散通道余压监控系统由余压监控主机、 余压控制器、余压传感器、 泄压阀执行器组成,余压监控主机安装于消防中控室内部可以对整个系统进行实时监控,通过二总线连接到余压控制器,余压控制器实时的读取余压传感器的余压值和报警值,然后通过泄压执行器对风机进行泄压,余压控制器可以不连接余压监控主机直接形成小系统使用。余压传感器提供现场的余压值和余压报警。泄压阀执行器执行来自余压监控器的控制信号控制是否泄压。

余压监控主机

余压监控监控器是整个余压监控系统的监控主机,可以实时的监控余压值、余压报警、泄压状态、报警联动状态、系统运行情况以及控制余压控制器的执行泄压。进行系统的统一参数配置,实时24小时监控整个疏散系统的余压。

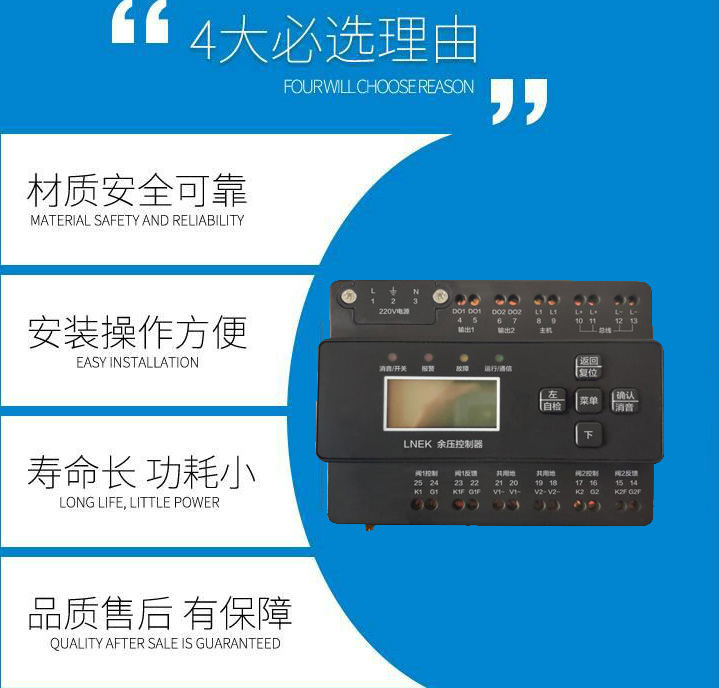

余压控制器

余压控制器是一款可以独立于系统使用或者连接余压监控主机的的余压控制器,通过主机控制或者云平台控制或者消防联动控制直接打开泄压阀。反馈本身的状态和执行阀的状态,通过二总线的方式连接余压传感器来获取系统的余压。

余压传感器

余压传感器根据标准采集余压,防烟楼梯间为40Pa到50Pa,前室、合用前室、消防楼梯间前室、封闭避难层(间)为25Pa至30Pa。把采集的余压上传到 余压监控器,当余压超过标准后会提供报警信号给余压控制器。可以显示余压值也可以选择不显示余压值型号。

泄压阀执行器

泄压阀执行器接收来自于:余压控制器的命令打开泄压阀还是关闭泄压阀,使用24V电源供电
