TS-DH-1808 电气火灾监控系统｜TS-DH-1808 电气火灾监控探测器
根据国家消防救援局例行新闻发布会公布数据显示，2025年，全年因电气故障引发火灾25.9万起，占火灾总数的30.8%。而线路老化、过载、插排电线短路等是引发电气火灾的主要原因。2026 年河南灵宝足疗店电气火灾引发致 6 死 5 伤事故，这些真实的案例告诉我们，电气隐患隐蔽性强、初期难察觉，仅靠人工巡检根本无法杜绝风险。
西安邦华电气深耕消防领域十多年，我们的TS‑DH 系列电气火灾监控系统严格按照GB 14287‑2014 国标执行，拥有稳定可靠、防误报、易施工、易运维等突出优势，可对配电回路实现 24 小时不间断监测预警，真正做到隐患提前发现、事故防患未然。
一、TS-DH-1808 电气火灾监控系统概述

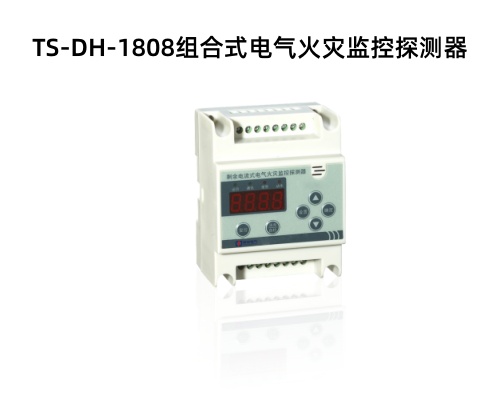

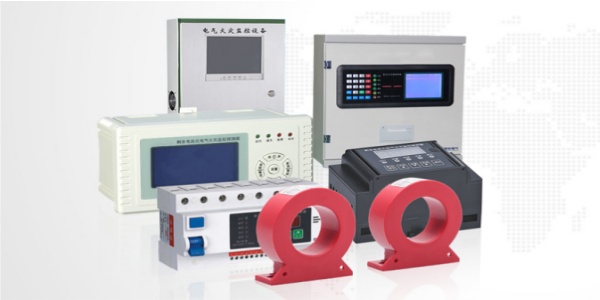

TS‑DH‑1808 组合式电气火灾监控探测器集成度高、适配场景广、运行稳定、工程复用率高，是目前市场销量最高、项目选用最多、口碑最好的一款产品。我们的 TS-DH-1808 电气火灾监控系统以TS‑DH‑1808 为核心，搭配 TS‑DH‑18 系列全规格组合式电气火灾监控探测器、TS‑DH‑16 系列剩余电流式电气火灾监控探测器、TS‑DH‑200 系列火灾监控主机等全套设备，构建 “漏电 + 温度 + 多回路 + 集中管控” 一体化防护体系，可广泛应用于住宅小区、商业楼宇、工业园区、轨道交通、医院学校、老旧小区改造等各类场景。是您消防工程的必备产品。
二、TS-DH-1808 电气火灾监控系统配套产品

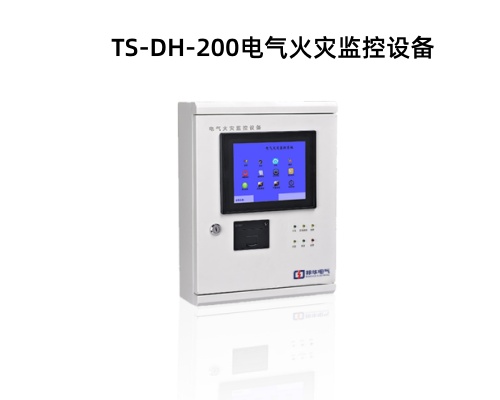

TS‑DH‑200电气火灾监控设备
TS‑DH‑200 系列电气火灾监控设备作为TS-DH-1808 电气火灾监控系统的核心管理终端，采用3.5 寸彩色中文液晶与自主 TC‑BUS 二总线协议，无需独立 24V 电源，支持大容量点位接入、数据存储、声光报警、故障定位、远程联动与微型打印功能，备电智能管理，断电仍可稳定运行。TS‑DH‑200 系列电气火灾监控设备是集中监控、统一运维的理想选择。
| 产品型号 | 安装形式 | 核心通讯接口 | 核心适配场景 |
| TS‑DH‑200 | 壁挂式 | TC‑BUS 无极性二总线、RS485 | 大型园区、商业综合体、医院、学校、数据中心集中监控 |
组合式电气火灾监控探测器
西安邦华电气TS-DH-1808 电气火灾监控系统中配备有多个型号的前端电气火灾监控探测器，有：TS‑DH‑1808 、TS‑DH‑181000R‑F、TS‑DH‑18160R、TS‑DH‑18160R‑F、TS‑DH‑18315R、TS‑DH‑18315R‑F、TS‑DH‑1863R、TS‑DH‑18630R‑F等16款组合式电气火灾监控探测器。它们集成剩余电流 + 温度双重监测，覆盖小电流、标准电流、大电流、多回路、分体式等全规格，一台设备实现多重防护。TS‑DH‑1808作为爆款主型，通用性最强、适用面最广；TS‑DH‑1804D、TS‑DH‑18325F、TS‑DH‑1825F 等主型分别对应不同回路与功能，可灵活适配各类配电箱、配电柜。
| 产品型号 | 产品类型 | 核心监测 | 安装方式 | 核心特点 |
| TS‑DH‑1808 (主型) | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 35mm 导轨式 | 爆款主销，集成度高、稳定耐用、全场景通用 |
| TS‑DH‑181000R‑F (主型) | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 1000A 大电流主干线专用，工业配电室首选 |
| TS‑DH‑18160R | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 160A 标准回路，住宅、商铺高适配 |
| TS‑DH‑18160R‑F | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 分体式扩展，空间狭小场景优选 |
| TS‑DH‑18315R | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 315A 中电流回路，商场、楼层配电常用 |
| TS‑DH‑18315R‑F | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 分体式设计，布线更灵活 |
| TS‑DH‑1863R | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 63A 小电流回路，照明、末端回路专用 |
| TS‑DH‑18630R‑F | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 630A 大电流，工业动力柜适配 |
| TS‑DH‑18800R | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 800A 大电流，园区主进线专用 |
| TS‑DH‑1804D (主型) | 组合式电气火灾监控探测器 | 多路剩余电流 + 温度 | 导轨式 | 多通道高级款，LCD 中文显示、参数可调 |
| TS‑DH‑18325F (主型) | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 分体式大电流，抗干扰能力突出 |
| TS‑DH‑18105 | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 紧凑型设计，小箱体专用 |
| TS‑DH‑1825F (主型) | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 分体式标准款，改造项目常用 |
| TS‑DH‑1815F | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 经济型分体式，性价比高 |
| TS‑DH‑1845 | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 标准通用款，稳定性强 |
| TS‑DH‑1880 | 组合式电气火灾监控探测器 | 剩余电流 + 温度 | 导轨式 | 大电流通用款，商业项目高选用率 |
TS‑DH‑16 系列剩余电流式电气火灾监控探测器
TS‑DH‑16 系列剩余电流式电气火灾监控探测器，采用防误报算法，可有效识别冲击电流，精准采集漏电流信号，及时报警并定位故障点。TS‑DH‑16 系列型号覆盖小电流至大电流全规格，与组合式探测器互补，进一步提升系统安全性。
| 产品型号 | 产品类型 | 核心监测 | 安装方式 | 核心特点 |

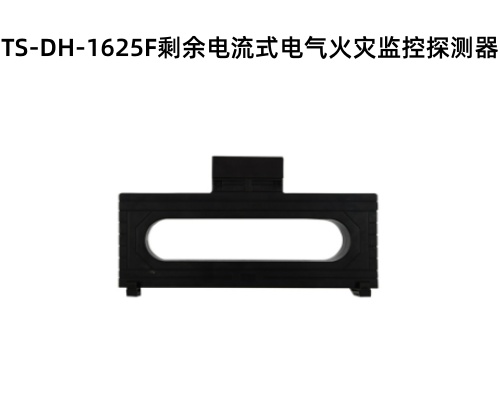

| TS‑DH‑1625F (主型) | 剩余电流式电气火灾监控探测器 | 剩余电流 | 导轨式 | 爆款分体式，布线灵活、改造项目首选 |
| TS‑DH‑1615F | 剩余电流式电气火灾监控探测器 | 剩余电流 | 导轨式 | 小电流分体式，商铺、住宅末端专用 |
| TS‑DH‑1645 | 剩余电流式电气火灾监控探测器 | 剩余电流 | 导轨式 | 标准一体式，安装简单、稳定性高 |
| TS‑DH‑1680 | 剩余电流式电气火灾监控探测器 | 剩余电流 | 导轨式 | 大电流一体式，工业场景适配 |
| TS‑DH‑16325F (主型) | 剩余电流式电气火灾监控探测器 | 剩余电流 | 导轨式 | 大电流分体式，配电室高频选用 |
| TS‑DH‑16105 | 剩余电流式电气火灾监控探测器 | 剩余电流 | 导轨式 | 紧凑型一体式，小箱体专用 |
| 技术特性： | 技术参数 | |||||
| 内容 | TS-DH-1625F剩余电流式电气火灾监控探测器 | TS-DH-16325F剩余电流式电气火灾监控探测器 | TS-DH-1645剩余电流式电气火灾监控探测器 | TS-DH-1680剩余电流式电气火灾监控探测器 | TS-DH-16105剩余电流式电气火灾监控探测器 | TS-DH-1615F剩余电流式电气火灾监控探测器 |
| 工作电压 | 总线:16V-28V | 总线:16V-28V | 总线:16V-28V | 总线:16V-28V | 总线:16V-28V | 总线:16V-28V |
| 工作电流 | 监视电流≤170uA;动作电流≤200uA | 监视电流≤170uA;动作电流≤200uA | 监视电流≤170uA;动作电流≤200uA | 监视电流≤170uA;动作电流≤200uA | 监视电流≤170uA;动作电流≤200uA | 监视电流≤170uA;动作电流≤200uA |
| 电流阈值 | 50mA-1000mA步长1mA可调 | 50mA-1000mA步长1mA可调 | 50mA-1000mA步长1mA可调 | 50mA-1000mA步长1mA可调 | 50mA-1000mA步长1mA可调 | 50mA-1000mA步长1mA可调 |
| 主回路电流 | 630A | 1250A | 100A | 315A | 630A | 250A |
| 指示灯 | 工作灯，绿色，正常工作时闪烁；报警灯，红色，报警时点亮；故障灯，黄色，传感器自身故障时点亮。 | 工作灯，绿色，正常工作时闪烁；报警灯，红色，报警时点亮；故障灯，黄色，传感器自身故障时点亮。 | 工作灯，绿色，正常工作时闪烁；报警灯，红色，报警时点亮；故障灯，黄色，传感器自身故障时点亮。 | 工作灯，绿色，正常工作时闪烁；报警灯，红色，报警时点亮；故障灯，黄色，传感器自身故障时点亮。 | 工作灯，绿色，正常工作时闪烁；报警灯，红色，报警时点亮；故障灯，黄色，传感器自身故障时点亮。 | 工作灯，绿色，正常工作时闪烁；报警灯，红色，报警时点亮；故障灯，黄色，传感器自身故障时点亮。 |
| 通讯距离 | ≤1200m | ≤1200m | ≤1200m | ≤1200m | ≤1200m | ≤1200m |
| 编码方式 | 电子编码，可在1-252之间任意设定 | 电子编码，可在1-252之间任意设定 | 电子编码，可在1-252之间任意设定 | 电子编码，可在1-252之间任意设定 | 电子编码，可在1-252之间任意设定 | 电子编码，可在1-252之间任意设定 |
| 外形尺寸 | 316mmx45mmx159mm(长X宽X高) | 425mmx60mmx205mm(长X宽X高) | 88mmx45mmx120mm(长X宽X高) | 133mmx45mmx169mm(长X宽X高) | 159mmx47mmx196mm(长X宽X高) | 192mmx45mmx123mm(长X宽X高) |
| 穿线孔径 | 250mmx50mm(长X宽) | 325mmx60mm(长X宽) | 直径49mm | 直径80mm | 直径105mm | 150mmx38mm(长X宽) |
| 重量 | 约9500g | 约9500g | 约435g | 约977g | 约1300g | 约1144g |
三、 TS‑DH 电气火灾系统核心优势
1、爆款 TS‑DH‑1808 主打，落地更省心
集成度高、通用性强、适配绝大多数配电回路，批量工程与改造项目首选，市场口碑与销量双优。
2、全规格型号矩阵，一套覆盖所有场景
从 63A~1000A 全覆盖，一体式 / 分体式 / 多通道齐全，新建、改造、密集配电、大电流主干线全能匹配。
3、自主 TC‑BUS 二总线，施工极简
无极性接线、总线供电、无需独立电源，布线省料省工，通讯稳定、带载量大、抗干扰能力强。
4、专业防误报算法，运行更可靠
可识别大电流冲击，有效避免误报，适合厂房、机房、商场等高干扰复杂环境。
5、国标 + 3C 齐全，消防验收无忧
符合 GB 14287 全套国标，认证与检测资料齐全，全国各地区均可顺利报验。
6、品牌实力雄厚，售后有保障
7×24 小时技术支持，批量项目可上门调试。
四、TS-DH-1808 电气火灾监控系统适用场景
民用建筑：住宅小区、公寓、安置房、老旧小区改造、出租屋集中区域
商业建筑：商场、酒店、写字楼、超市、沿街商铺、九小场所
公共建筑：医院、学校、养老院、轨道交通、文博场馆、交通枢纽
工业建筑：厂房、仓库、配电室、充电站、数据中心、石油化工
特殊场景：地下车库、通信机房、易燃易爆重点防火单位、大型综合体
五、如何选型与安装TS-DH-1808 电气火灾监控系统
（一）选型要点
按回路电流选规格：63A/160A 小电流回路选 TS‑DH‑1863R/18160R；315A/630A 中电流选 TS‑DH‑18315R/18630R‑F；800A/1000A 大电流主干线选 TS‑DH‑18800R/181000R‑F。
按安装空间选类型：新建标准配电箱选一体式（如 TS‑DH‑1808、1645）；改造 / 狭小柜体选分体式（带 F 后缀，如 1825F、1625F）。
按功能需求选型号：常规监测选基础款 TS‑DH‑1808；需本地显示与多通道监测选 TS‑DH‑1804D；专项漏电防护搭配 TS‑DH‑16 系列剩余电流式探测器。
（二）TS-DH-1808 电气火灾监控系统安装规范
主机安装：TS‑DH‑200 壁挂式主机距地 1.5m，便于操作与观察，单独设置弱电箱，与强电保持 30cm 以上间距。
TS-DH系列电气火灾监控探测器穿线规范：采用TC‑BUS无极性二总线，常规施工仅需穿2根信号线，无需布设电源线，总线供电、通讯一体，简化施工流程。剩余电流互感器需穿接被测回路所有相线+零线，PE保护线严禁穿过互感器，避免监测数据异常、设备误报。
接线方法：1. 主机与TS-DH系列电气火灾监控探测器采用手拉手串联方式，二总线无极性对接，不分正负极；2. 互感器信号端子对应接入探测器信号接口，接线牢固无松动；3. 温度传感器贴合设备发热点位，信号线路单独布设，避开强电动力线；4. 所有接线完成后对照电气火灾监控探测器安装图复核，杜绝错接、漏接、混接问题。
传感器布设：温度传感器磁吸式贴合电缆接头、母排等发热点，接触紧密无间隙；分体式探测器与互感器距离≤10m，减少信号衰减。
调试与验收：剩余电流阈值 50mA~1000mA 可调、温度 70℃~140℃可调；模拟漏电 / 升温测试报警功能，主机显示点位准确，留存检测报告与认证资料备查。
使用步骤及注意事项：
1. 安装前核对设备型号、参数，检查线路绝缘性，杜绝带病施工；2. 按图纸完成接线、固定设备与传感器，做好线路屏蔽防护；3. 通电后调试报警阈值，常规住宅设置500mA/80℃，工业场景设置800mA/100℃；4. 定期巡检线路、传感器、接线端子，清理设备灰尘，避免干扰故障；5. 严禁私自改动接线、篡改参数，故障报警需排查完毕复位，禁止强制屏蔽设备。
六、TS-DH-1808 电气火灾监控系统常见问题
1、TS‑DH‑1808 和 TS‑DH‑1804D 两款电气火灾监控探测器该如何选择？
答：TS‑DH‑1808 适合大多数常规配电回路，性价比更高；TS‑DH‑1804D 带 LCD 中文显示、支持多路监测，适合需要本地查看与参数设置的场景。
2、这套TS-DH-1808 电气火灾监控系统的二总线与普通二总线有什么区别？
答：采用 TC‑BUS 协议与专用芯片，无极性、总线供电、抗干扰更强、传输距离更远，且具备强电误接保护功能。
3、分体式型号（带 F 后缀）和一体式型号电气火灾监控探测器分别适合什么场景？
答：分体式（如 TS‑DH‑1825F、1625F）适合柜体空间狭小、布线复杂的改造项目；一体式适合新建项目标准配电箱。
4、TS-DH-1808 电气火灾监控系统最多可以带多少个电气火灾监控探测器？
答：TS‑DH‑200 主机最多可挂接 252 个现场设备，满足中小型园区统一集中监控需求。
5、报警阈值可以现场调整吗？不同场景设置多少合适？
答：可以，剩余电流 50mA~1000mA 可调、温度 70℃~140℃可调；常规住宅设 500mA/80℃，商业 / 工业设 800mA/100℃。
6、老旧小区线路杂乱、没有预留空间，可以安装TS-DH-1808 电气火灾监控系统吗？
答：完全可以。分体式 + 导轨式超薄设计 + 开口互感器，不用拆线、不用停电，快速完成改造。
7、TS-DH-1808火灾探测器是剩余电流式的吗？
答：不是单一剩余电流式设备，TS‑DH‑1808为组合式电气火灾监控探测器，集成剩余电流监测+温度监测双重功能，同时具备剩余电流式、测温式设备的双重作用，功能比单一探测器更全面。
8、电气火灾监控探测器穿几根线？
答：鼎信TS‑DH‑1808等全系探测器采用TC‑BUS二总线，仅需穿2根信号线，无需单独供电线路，施工简单、布线成本低。
9、TS-DH-1800组合式电气火灾监控探测器怎么接线？
答：采用无极性二总线手拉手串联接线，主机与探测器两根信号线任意对接，互感器、温度传感器对应接入设备端子，严格参照官方TS-DH-1808组合式电气火灾监控探测器接线图施工即可。
10、电气火灾监控探测器频繁报警怎么快速处理？
答：先区分真实故障与误报，先排查线路漏电、过热隐患，无实体隐患则检查接线规范度、参数阈值、线路干扰、设备故障，针对性整改后复位设备。
11、TS-DH-1808探测器使用有哪些注意事项？
答：安装需规范穿线接线，定期巡检设备与线路，严禁私自篡改参数、屏蔽报警；老旧改造需选用适配分体式与开口互感器，保障监测精准度与设备稳定性。
总结
TS‑DH‑1808 系列电气火灾监控系统包含TS‑DH‑1808、 TS‑DH‑18 全系列组合式电气火灾监控探测器、TS‑DH‑16 全系列剩余电流式电气火灾监控探测器、TS‑DH‑200 专业电气火灾监控主机，能够实现漏电、温度、多回路全方位监测预警，具备规格齐全、施工极简、防误报、验收顺畅、品牌可靠等多重优势。是您的理想之选。
