消防设备电源监控系统设计应用

阅读次数:716     发布时间:2020-10-23

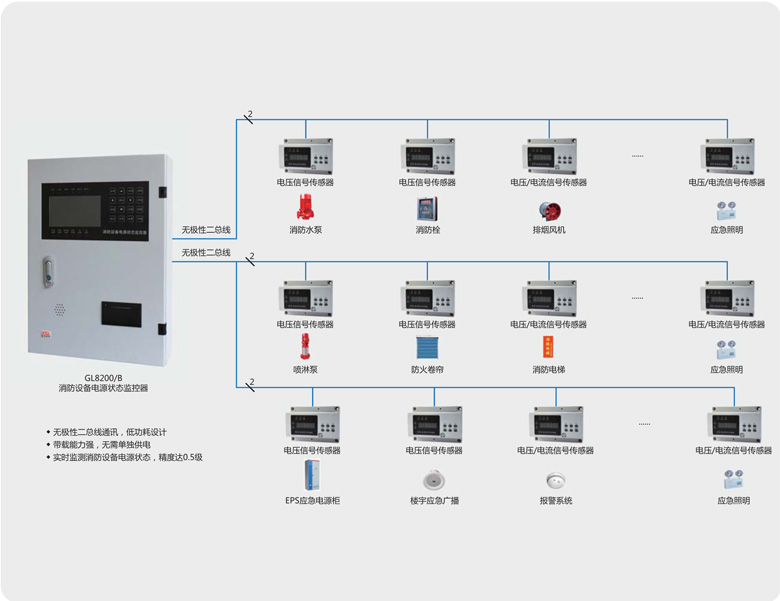

  消防设备电源监控系统由消防设备电源状态监控器、电压信号传感器、电流信号传感器、电压/电流信号传感器、系统主机等部分或全部设备组成。系 统采用集中供电方式,通过监控器给现场传感器提供DC24V安全电压,有效保证系统的稳定性和安全性。系统内部采用二总线通讯,每个监控器可采集256个 传感器。系统对外提供Modbus-RTU通信协议,以满足其他系统的连接。本系统设计参照国家标准GB28184-2011《消防设备电源监控系统》。

timg (2).jpg

系统功能

■ 监控报警

○ 被监控设备电源回路开关状态

○ 被监控设备电源的工作状态(电压、电流及报警状态信息)

○ 报警响应时间:≤30s

○ 报警声信号:可手动消除,当再次有报警信号输入时,能再次启动

○ 报警光信号:红色LED指示灯常亮

■ 故障报警

○ 监控器与传感器之间的连接线断路、短路

○ 监控器主电源欠压(≤80%主电源电压)或过压(≥110%主电源电压)

○ 监控器与其分体电源间连接线断路、短路

○ 当监控器出现以上故障时,能发出与监控报警信号有明显区别的声光故障报警信号

○ 故障报警响应时间:≤100s

○ 故障报警声信号:手动消除,当再次有报警信号输入时,能再次启动

○ 故障报警光信号:黄色LED指示灯常亮

○ 故障期间,非故障回路的正常工作不受影响

■ 控制输出

○ 对个别或全部被监控设备的报警继电器进行远程遥控操作

○ 监控器报警控制输出:常开无源触点,容量:AC250V 3A或DC30V 3A

○ 监控器控制输出:常开无源触点,容量:AC250V 3A或DC30V 3A

■ 自检

○ 连接检查:通信线路及分体电源线路的断路、短路

○ 设备自检:手动检查或系统自检

○ 自检耗时:≤60s

■ 报警记录

○ 记录10000条相关故障报警信息

○ 报警类型:故障类型、发生时间、故障描述

○ 报警事件查询

○ 报警记录打印

■ 操作分级

○ 日常值班级:可进入软件界面查看实时监测情况、消除报警声音和查询报警记录

○ 监控操作级:可操作除针对系统本身的信息维护外的其他操作

○ 系统管理级:可操作系统的任何一个功能模块
