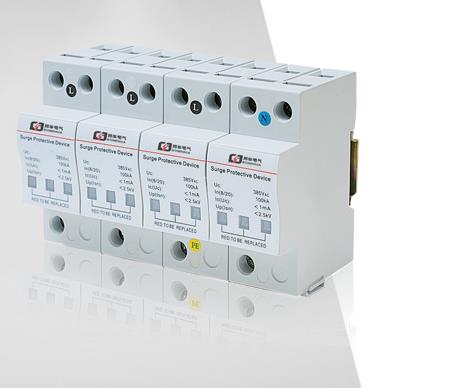

LQU1-C40/4P 电源模块浪涌保护器
阅读次数：747 发布时间：2020-09-07
LQU1-C40/4P型电源模块浪涌保护器具有残压低、响应速度快、通流容量大，产品寿命长、LQU1-C40/4P维护简单、安装方便！十五年防雷经验，技术可靠, LQU1-C40/4P避雷器,应用范围广, 价格合理，产品精良,性能优越!十年如一日,用心塑造安全!
适用范围
LQU1-C系列电涌保护器适用于交流50/60Hz、230/400V及以下的TT、IT、TN-S、TN-C-S等供电系统，可作雷击时等电位连接，主要应用于保护低压电用户电器装置，防止因大气放电(如雷电)或操作过电压而引起的浪涌电流，作为一种单电压限制装置，它配有重型氧化锌压敏电阻器。
LQU1-C系列保护器应用可能近得安装于需要保护客户设备的上行线路端(立即接到拉入线的下行线)，连接外导线(L)或中性线(N)和客户设备的接地装置。安装于LPZOA/OB区与LPZ1区或LPZ1与LPZ2区交界处，通常安装在进线低压主配电柜处。
产品符合GB18802.1、GB18802.12标准。
选型原则
● 模块式 - 无需停电即可更换保护器单元
● 大电流 - 最高可承受60kA(8/20μs)
● 高速 - 动作反应时间少于25ns
● 状态显示 - 窗口颜色表示保护器工作状态；绿色（正常），红色（故障）
用途及工作条件
● 失效脱离装置
SP2的模块上设有脱离装置，当保护器因过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时给出指示信号。保护器正常时标牌显示绿色、失效脱离后标牌显示红色。
● 遥信触点
SP2可以制成带有遥信触点的产品，如果保护器的一个模块或者多个模块失效，触点将闭合，送出故障信息。
● 保护器的正常工作条件：
a.海拔高度不超过2000m
b.周围空气温度：正常范围在-5~+40℃之间，扩展范围在-40~+80℃之间；
c.空气相对湿度：室内温度条件下30%- 90%；
d.无显著摇动或冲击振动的地方
e.无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃（包括导电尘埃）
选型原则
● 持久施加在电涌保护器两接线端子间的电压应不大于电涌保护器的最大持续工作电压Uc 值；
● 电涌保护器的电压保护水平Up 应小于被保护设备的耐压冲击极限；
● 根据不同的接地系统和保护模式选择相应的规格。
分类
● 按标称放电电流分：5、15、25、40、60、80、100kA(8/20μs)
● 按最大持续工作电压分：275V、320V、385V、460V
● 按极数可分为：1P、2P、1P+N、3P、3P+N、4P
● 按辅助功能分：
a. 带远程信号输出( 可实现远程报警功能)
b. 不带远程信号输出
产品参数：
级别规格 / 项目参数 | LQU1-C(二级保护） | ||||
极数 | 1P、2P、1P+N、3P、3P+N、4P | ||||
额定工作电压Un(V) | 230/400 | ||||
标称放电电流In(8/20us)kA | 20 | ||||
最大放电电流Imax(8/20us)kA | 40 | ||||
最大持续工作电压Uc() | 275 | 320 | 385 | 420 | 440 |
U1mA压敏电压(V) | 430 | 510 | 620 | 680 | 710 |
保护水平Up (kV) | <1.5 | <1.6 | <1.8 | <2.0 | <2.2 |
响应时间(ns) | <25 | ||||
漏电流75% Uc 1mA | <20uA | ||||
试验分类 | Ⅱ级 | ||||
防护等级 | IP20级 | ||||
环境极限温度 | -40°℃~+80°℃ | ||||
绝缘外壳材料 | PBT/PA66 | ||||
阻燃等级，符合UL94 | vo | ||||
安装形式 | 35mm标准电气导轨 | ||||
外壳颜色 | 白色/灰色 | ||||
建议保险丝或断路器(A) | 40~63 | ||||
引入电源线 相线、零线 | 4~16硬线 | ||||
4~16双色 | |||||
执行标准 | GB18802.1 GB18802.21 | ||||
产品尺寸

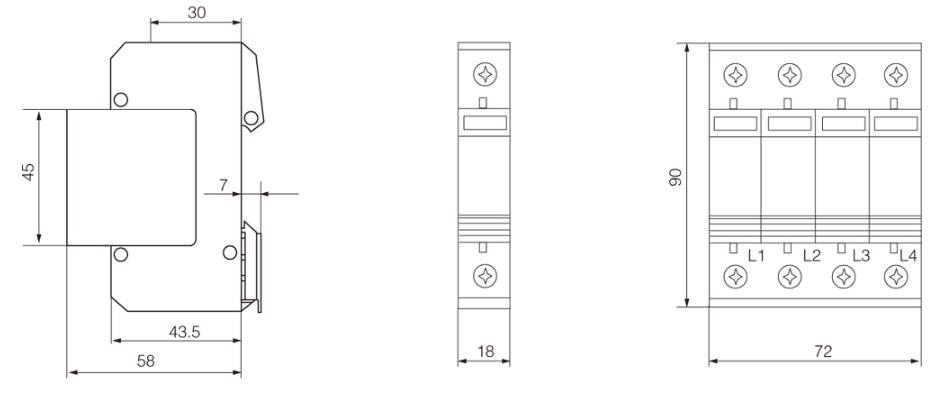

外形及安装尺寸（mm）
安装须知
各极保护器之间的安装距离应不大于10m，接至被保护设备前端的保护器与保护设备的距离应尽可能短，不得大于10m。如由于安装位置的限制，不能保证安装距离，则各级保护器之间需加装解耦元件，使得后级保护器可以得到前级保护器的保护。在低压电源供电系统中，接入电感器可以达到解耦的目的。
相关型号：LQU1-B150/4P、LQU1-B120/4P、LQU1-B100/4P、LQU1-B80/4P、LQU1-B60/4P、LQU1-C40/4P、LQU1-D20/4P
