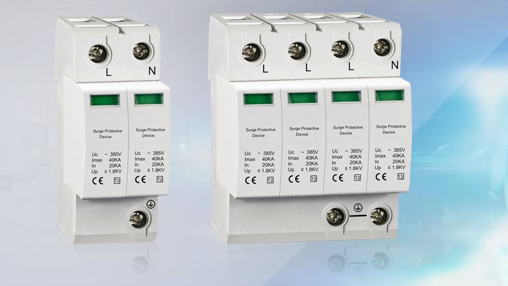

浪涌CDY1-80/4P 避雷器

阅读次数:734     发布时间:2020-09-08

CDY1-80/4P 响应速度快,产品品质高;CDY1-80/4P 价格合理,服务上乘;CDY1-80/4P 以优质和专业的口碑做好每一项工程!



【CDY1-系列产品参数】

浪涌Imax

20KA

40KA

60KA

80KA

100KA

200KA

A25

A50

选配熔断器

16A

16A

32A

32A

63A

63A

63A

63A

选配断路器

20A

25A

32A

40A

63A

80A

100A

100A

选择导线mm2

6

6

10

10

16

16

16

16

浪涌UC

220V385V400V420V690V

275V385V

浪涌Up

1.2KV2.8KV

组合方式

1P1P+N2P3P3P+N4P

响应时间

25ns(tA)


CDY1-80/4P 电源防雷器应用

CDY1-80/4P 为根据IEC61312、IEC61643、VDE0675标准设计,用于B类防雷保护的场合,该过电压保护器尤其适用于TT和IT电网场合。防雷器采用新型的设计,既做到符合DIN VDE0100 Part534/A1的标准要求,又使得该型号在TT和IT电网上的安装变得简单易行。防雷器保护用户设备免遭由于雷电和开关操作所引起的瞬态浪涌的危害。


【浪涌接线图】



【CDY1-80/4P 产品功能】

采用三组氧化锌压敏电阻模块对v25——b/3+NPE型避雷器的相线与零线之间的电压进行限制,使过电压钳制到很低的振幅,压敏电阻在很短的响应时间内释放出大的放电电流。在零线和地线保护中,该模型采用高能石墨电极间隙放电模块来限制零线与地线之间的过电压。当电网故障电压导致内部防雷模块快速老化时,防雷装置内防雷模块内置的动态热断路器动作,使防雷模块能安全地跟随主线路线路线路分开,显示窗口及时由绿色变为红色,并提供多种报警方式。

避雷器采用了一种新的结构,当避雷器因电力负荷过载时,使防雷模块的前熔断器(空开)安全工作,为避免其他类型防雷箱防雷装置内部结构不合理导致避雷器内压敏电阻连续短路而造成的严重后果,采用了新的结构,使内部防雷模块的前端熔断器(空开)在雷电防护模块因电波运动过大而过载时安全运行,使防雷模块能与主电路安全隔离,避免因防雷装置连续打开而造成短路损坏。


【CDY1- 产品型号】

CDY1-80/4P

CDY1-80/4P-385

CDY1-80/1P+N

CDY1-80/3P+N-385

CDY1-80/NPE-225


【CDY1- 产品优势】

高能电涌保护,内置瞬间过流断路装置;

遥信电涌保护,可插拔更换防雷模块;

失效检测指示,单模块放电电流10~40KA;

标准模块化,安装内置过热断路装置;

ns级反应速度,插拔防呆设计。
