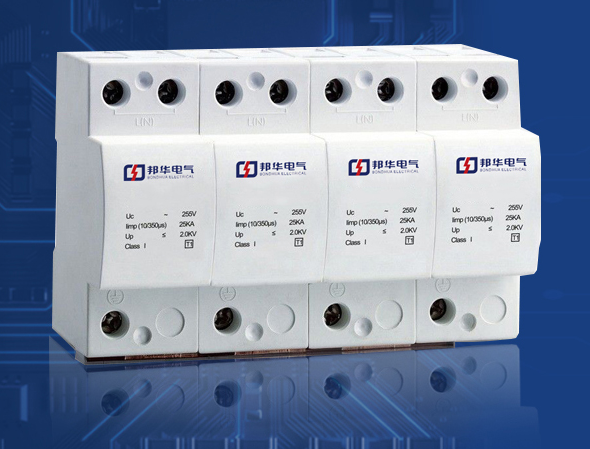

BNG-产品型号

BNG-80/4P、BNG-20/4P、BNG-40/4P、BNG-60/4P、BNG-150/4P、BNG-160/4P、BNG-200/4P

【BNG- 产品概述】

      采用 MOV-MOV (Metal Oxyd Varistro 金属氧化物避雷器)TUR PV电涌保护器，过电压限制在电压保护等级范围内。标准和用户指南中推荐的浪涌保护器采用全模式保护（+ 和 - ，+ 和地，- 和地）。每个SPD可使用遥信辅助接点（可选择）提供TUR工作状态。

标称电压：230/400V AC

极数：1，2，3 和 4极

最大放电电流 Imax(8/20μs)：20、40、70和100kA

冲击电流 limp(10/350μs)：25、50kA

电压保护水平 Up：1.3 ... 2.3kV

标准：IEC 61643-1/EN 61643-11，GB 18802.1

环境温度：-40 ~ + 80℃

结构特点：插拔式模块，安全储备保护，工作指示窗，远端遥信触点

保护对象：交流总配电、逆变器交流侧设备、追踪系统交流配电

【BNG- 产品接线图】

【BNG- 防雷器应用】

当建筑物本身设有外部防雷系统（如安装有避雷针、引下线、地网、外部屏蔽时）时，根据IEC和VDE的相关理论，建筑物内380V/230V低压配电回路采用v25——b/3+NPE/Fs建立电源线的防雷等电位连接，可避免雷电引起的火灾、爆炸和人身伤害。

【BNG- 产品特性】

◎　通流量大、残压低、响应速度快、无续流

◎　内置热脱扣装置，使保护器因过热、击穿失效时能自动断开

◎　标准35MM导轨安装的模块化设计，非常便于安装和维护

◎　窗口颜色显示工作状态，绿色为正常，红色指示产品故障

◎　可选择附带遥信端子，便于远程报警控制

BNG- 系列产品历经多年经验，功能齐全，口碑良好，市场制高点，具有高通低阻的特性，国际先进水准化设计，提高了系统的准确性、可靠性和运行速度，BNG- 电涌保护器也为工程设计、施工布线提供了极大的方便，采用人性化的设计理念，对雷击进行实时监测，集检测、报警、控制和记录等多功能于一体，将传统的电气技术、电子信息技术、计算机技术和现代控制技术完美的结合起来，是具有智能化分析数据能力的新型智能防雷监控系统。
