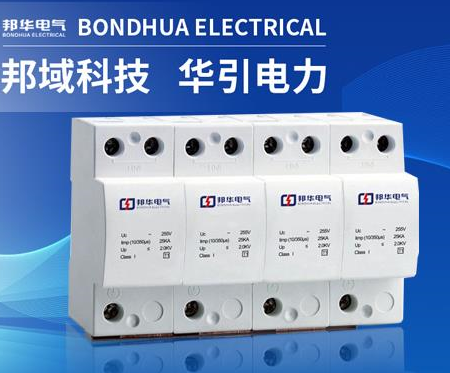

过电压保护器TDXD34

阅读次数:891     发布时间:2020-09-09

TDXD34系列过电压保护器反应速度快,插拔防呆设计,TDXD34“以客户为中心”的服务理念,积极响应客户需求,TDXD34推动电气行业快速发展,赢得新的未来!



TDXD系列相关型号

TDXD34、TDXD55、TDXD51、TDXD56、TDXD57、TDXD58、TDXDG33、TDXDG34、TDXDG57、TDXDG58


技术参数:

TDXD34、TDXDG34(G:固定式)

最大持续工作电压Uc : 320V~/50Hz

最大冲击电流limp ( 10/350μs ) :15kA

电压保护水平Up : 2.0kV

短路耐受能力: 300A

绝缘电阻Riso : > 100MN 允许最大后备保护熔断器最大推荐值:200AgL/gG

端子接线能力:硬导线0.5~35mm2

软导线0.5~25mm2


选型原则

●持久施加在电涌保护器两接线端子间的电压应不大于电涌保护器的最大持续工作电压Uc值;

●电涌保护器的电压保护水平Up应小于被保护设备的耐压冲击极限;

●根据不同的接地系统和保护模式选择相应的规格。


接线图


安装注意事项

● 安装前必须切断电源,严禁带电操作。

● 建议在防雷模块前端串联熔断器自动断路器。

● 安装时请根据安装示意图所示连接,其中L1、L2、L3为相线,N为零线,PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。

● 安装完毕后将模块插到位,检查防雷模块是否正常工作。

● 防雷模块在使用过程中,应定期检查故障显示窗的状态。当故障显示窗为红色,远程信号终端输出报警信号时,表示防雷模块有故障,应及时维修更换。

● 并联电源防雷模块应并联安装(可采用凯文接线方式)。单宽36mm的模块可采用双接线方式连接。一般来说,只需要两个终端中的一个。连接线应牢固可靠,短、粗、粗。
