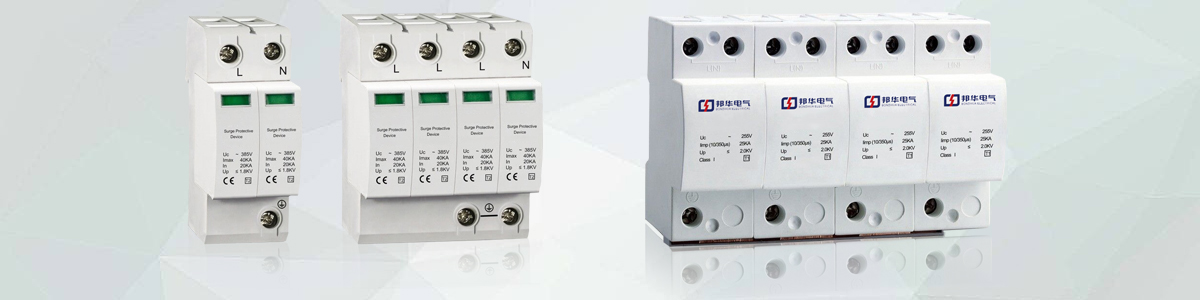

UPT/VSF50-D15TS4P(F) 系列D级15KA电源浪涌保护器
阅读次数:713 发布时间:2020-09-09
UPT/VSF50-D15TS4P(F)系列模块式C级20KA电源浪涌保护器具有残压低、响应速度快、通流容量大,产品寿命长、UPT/VSF50-D15TS4P(F)维护简单、安装方便!十五年防雷经验,技术可靠, UPT/VSF50-D15TS4P(F)避雷器,应用范围广, 价格合理,产品精良,性能优越!用心塑造安全!
应用
VSF50-TS系列D级15KA电源浪涌保护器(8/20μs)的设计是针对建筑物内部可产生较弱过电压的区域,产品有比较低的通流容量和很低的残压,- -般作为对终端设备的最后一级保护。
设计特征
内部元件采用大冗余量CategoryC3高能量并联设计:
每一个MOV模块都具备独立的热熔断保护,以确保产品最大的安全可靠性;
运行工作状态LED指示:
可专用浪涌计数装置配合使用;
设计、制造、测试符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TS系列D级15KA电源浪涌保护器性能指标
产品商标/型号 | UPT/VSF60-D15TS2P | UPT/VSFEO-D15TS2PF | UPT/ VSFE0-D15TS/4P | UPT/VSFEO-D15TS4P(F) |
安装方式 | 并联 | 并联 | 并联 | 并联 |
额定工作电压Un | 220/380v | 220/380v | 220/380v | 220/380V |
最大持续运行电压Uc | 40OV | 400V | 400V | 40OV |
标称放电电流B20 us) In | 15KA | 15KA | 15KA | 15KA |
最大放电电流E20 us) lmax | 30KA | 30KA | 30KA | 30KA |
残压(5kA 820usUur | <80OV | <870V | <800V | <870V |
电压保护水平Up | <1.5kV | <1.5kV | <1.5kV | <1.5kV |
响应时间t | <5ns | <25ns | <5ns | <25ns |
内置故障永久断开装置 | 有 | 有 | 有 | 有 |
状态显示 | 有 | 有 | 有 | 有 |
运行故障报警接点 | 有 | 选装 | 有 | 选装 |
相对湿度范围 | O-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing |
运行频率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
运行湿度 | -40℃to+65℃ | -40℃to+65℃ | -40℃to+65℃ | -40℃to+65℃ |
保护模式 | 2极 | 2极 | 4极 | 4极 |
断路器配置 | 16A/6KA/MCB | 16A/BKA/MCB | 16A/BKA/MCB | 16A/6KA/MCB |
模块宽度 | 36mm | 36mm | 72mm | 72mm |
接线尺寸 | ≤25mm' | ≤25mm' | ≤25mm' | ≤25mm' |
相关产品型号:UPT-VSF50-C20/4P、UPT-VSF50-DC12、UPT-VSF50-DC24、UPT-VSF50-DC48、UPT-VSF50-DC110、UPT/VSH20、UPT/VSH40、UPT/VSH80、UPT/VSH150、UPT/VSF50-D15TS/4P、UPT/VSF50-C25TS/4P、UPT-VSF50-C45/4P、UPT-VSF50-C65TS/4P、UPT-VSF50-B80TS、UPT/VSF50-B100TS、UPT-VSF50-B120TS、UPT-VSF50-C20TS/H、UPT-VSF50-C45TS/H、UPT-VSF50-C65TS/H、UPT-VSF50-B80TS/H、UPT-VSF50-B100TS/H、UPT-VSF50-B20TW、UPT-VSF50-B30TW、UPT-VSF50-B60TW
