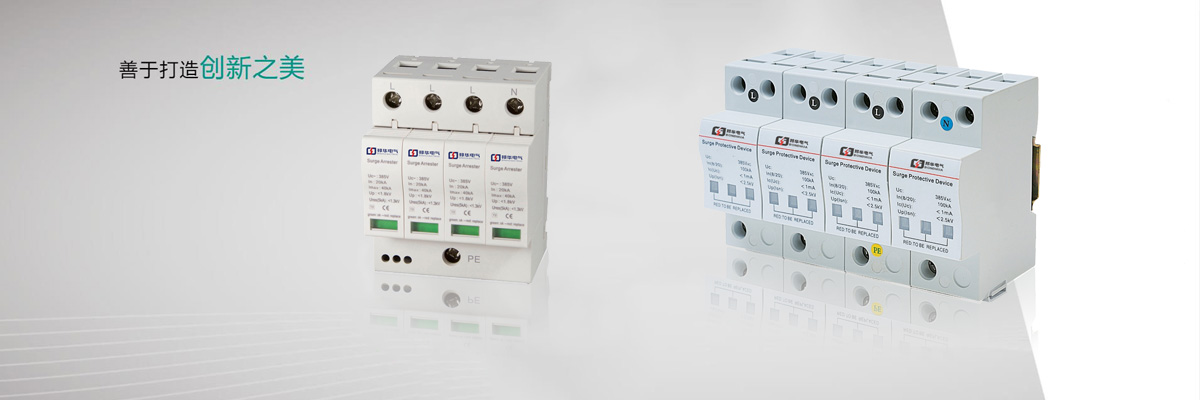

UPT/VSF50C25TS/4P(F) C级25KA电源浪涌保护器
阅读次数：935 发布时间：2020-09-09
UPT/VSF50C25TS/4P(F)系列模块式C级20KA电源浪涌保护器具有残压低、响应速度快、通流容量大，产品寿命长、UPT/VSF50C25TS/4P(F)维护简单、安装方便！十五年防雷经验，技术可靠, UPT/VSF50C25TS/4P(F)避雷器,应用范围广, 价格合理，产品精良,性能优越!用心塑造安全!
应用
VSF50-TS系列C级25KA电源浪涌保护器(8/20μ s),适用于LPZ1区和LPZ2区交界处或LPZ2区和LPZ3区交界处，可作为对外部侵入之浪涌能量的第二级或第三级保护,大多安装在分配电柜处,也可作为终端的保护设备。
设计特征
内部元件采用大冗余量CategoryC3高能量并联设计:
每一个MOV模块都具备独立的热熔断保护，以确保产品最大的安全可靠性;
运行工作状态LED指示:
可专用浪涌计数装置配合使用;
设计、制造、测试符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TS系列C级25KA电源浪涌保护器性能指标
产品商标/型号 | UPT/VSF50-C25TS/2P | UPT/VSF50-C25TS/2PF | UPT/VSF50--C25TS/4P | UPT/VSF50C25TS/4P(F) |
安装方式 | 并联 | 并联 | 并联 | 并联 |
额定工作电压Un | 220/380V | 220/380V | 220/380V | 220380V |
最大持续运行电压Uc | 400V | 400V | 400V | 400V |
标称放电电流820us)In | 25KA | 25KA | 25KA | 25KA |
最大放电电流820us)Imax | 50KA | 50KA | 50KA | 50KA |
残压(5kA820μsUr | <890V | <970V | <890V | <970V |
电压保护水平Up | <1.5kV | <1.5kV | <1.5kV | <1.5kV |
响应时间t, | <5ns | <25ns | <5ns | <25ns |
内置故障永久断开装置 | 有 | 有 | 有 | 有 |
状态显示 | 有 | 有 | 有 | |
运行故障报警接点 | 有 | 选装 | 有 | 选装 |
相对湿度范围 | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing | 0-95% Non-Condensing |
运行频率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
运行温度 | -40Cto+65C | -40Cto+65C | -40Cto+65C | -40Cto+65C |
保护模式 | 2极 | 2极 | 4极 | 4极 |
断路器配置 | 20A/10KAMCB | 20A/10KAMCB | 20A/10KAMCB | 20A/10KAMCB |
模块宽度 | 36mm | 36mm | 72mm | 72mm |
接线尺寸 | ≤25mm' | ≤25mm' | ≤25mm' | ≤25mm' |
