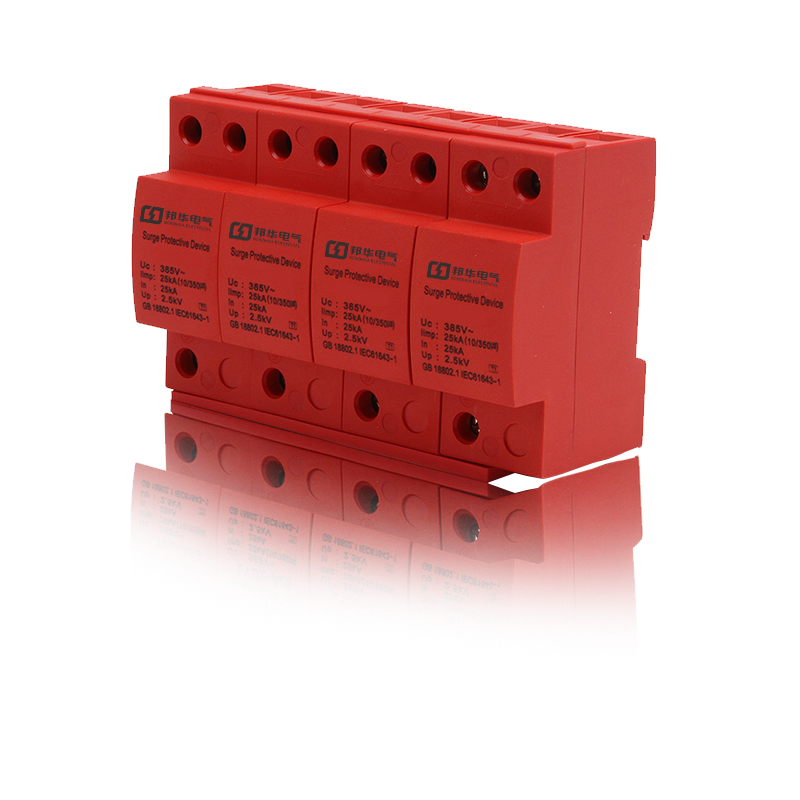

UPT-VSF50-C20TS/H 690V专用模块式电源浪涌保护器
阅读次数:790 发布时间:2020-09-09
UPT-VSF50-C20TS/H系列690V专用模块式电源浪涌保护器具有残压低、响应速度快、通流容量大,产品寿命长、UPT-VSF50-C20TS/H维护简单、安装方便!十五年防雷经验,技术可靠, UPT-VSF50-C20TS/H避雷器,应用范围广, 价格合理,产品精良,性能优越!用心塑造安全!
应用
VSF50-TS/H系列电涌保护器(8/20μs)是一-款专为额定工作电压690V交流电源系统保护要求所设计的产品。可提供4P、3P、2P、1P等多种保护方式的组合,最大持续运行电压1200V。放电电流从20KA到100KA可选。
设计特征
内部元件采用大冗余量CategoryC3高能量并联设计:
每一个MOV模块都具备独立的热熔断保护,以确保产品最大的安全可靠性;
运行工作状态LED指示:
可专用浪涌计数装置配合使用;
设计、制造、测试符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TS/H系列690V专用模块式电源浪涌保护器性能指标
产品商标/型号 | UPT-VSF50-C20TS/H | UPT-VSF50-C45TS/H | UPT-VSF50-C65TS/H | UPT-VSF50-B80TS/H | UPT-VSF50-B10OTS/H |
安装方式 | 并联 | 并联 | 并联 | 并联 | 并联 |
额定工作电压Un | 400/690v | 400/69Ov | 400/69ov | 400/69OV | 400/69ov |
最大持续运行电压Uc | 625/1070V | 625/1070V | 625/1070V | 625/1070V | 625/1070v |
标称放电电流(8/20 us) In | 20KA | 45KA | 65KA | 80KA | 10OKA |
最大放电电流(8/20 us) lmax | 5OKA | 8OKA | 10OKA4 | 120KA | 150KA |
残压(5kA,8/20 us)Ur | <890V | <92OV | <1000v | <1100V | <1200V |
电压保护水平Up | ≤1.5kV | ≤2.3kV | ≤2.5kV | ≤2.5kV | ≤2.5kV |
漏电流I | <1/2uA相 | <1/2uA相 | <1/2 uA相 | <1/2uA相 | <1/2 uA相 |
响应时间t | <5ns | <5ns | <5ns | <5ns | <5ns |
内置故障永久断开装置 | 有 | 有 | 有 | 有 | 有 |
LED状态显示 | 有 | 有 | 有 | 有 | 有 |
运行故障报警接点 | 有 | 有 | 有 | 有 | 有 |
相对湿度范围 | 0-95%Non-Condensing | o-95%Non-Condensing | o-95%Non-Condensing | o-95%Non-Condensing | o-95% Non-Condensing |
运行频率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
保护模式(可选) | 4P3P2P | 4P/3P2P | 4P/3P/2P/1P | 4P/3P/2P/1P | 4P/3P2P/1P |
接线尺寸 | 2.5~6mm' | 2.5~6mm' | 4~10mm' | 6~10mm' | 6~10mm' |
外壳 | IP20 | IP20 | IP20 | IP20 | lP20 |
