CPM-RH100T 轨道专用 熔断一体式 浪涌保护器

阅读次数:1134     发布时间:2020-09-09

浪涌保护器 (6).jpg

熔断组合型电涌保护器

CPM-RH100T 丨 CPM-RH100T(3P) 丨 CPM-RH100S 丨 CPM-RH80T 丨 CPM-RH80T(3P) 丨 CPM-RH80S 丨 CPM-RH65T 丨 CPM-RH65T(3P) 丨 CPM-RH65S 丨 CPM-RH40T 丨 CPM-RH40T(3P) 丨 CPM-RH40S 丨 CPM-RH40TA 丨 CPM-RH40SA 丨 CPM-RH20T 丨 CPM-RH20T(3P) 丨 CPM-RH20S 丨 CPM-RH20TA 丨 CPM-RH20SA 丨 CPM-RH20D 丨 CPM-RH10D 丨 CPM-RH10D(24V) 丨 CPM-RH5D


产品描述

    本产品是专用于交流AC低压380V系统中,由感应雷电波或其他原因在系统中引起过压,过流,浪涌干扰对用电设备引起侵害的电涌保护SPD装置。CPM-R系列产品将SPD所必须的短路保护集成于SPD模块内,原需要选用熔断器+CPM的场合,改选CPM-R系列产品后,无须配置熔断器。


产品特点:

保护特性方式:限压型

端口方式:压接端子

外壳材料: 阻燃PC塑料

工作温度T:-40℃至+85℃

外型尺寸:143.7×118.5×73mm

当用户需要时可加装电报警端子

插入相线截面积S:16≤S≤35mm²

插入接地线截面积S:25≤S≤35mm²

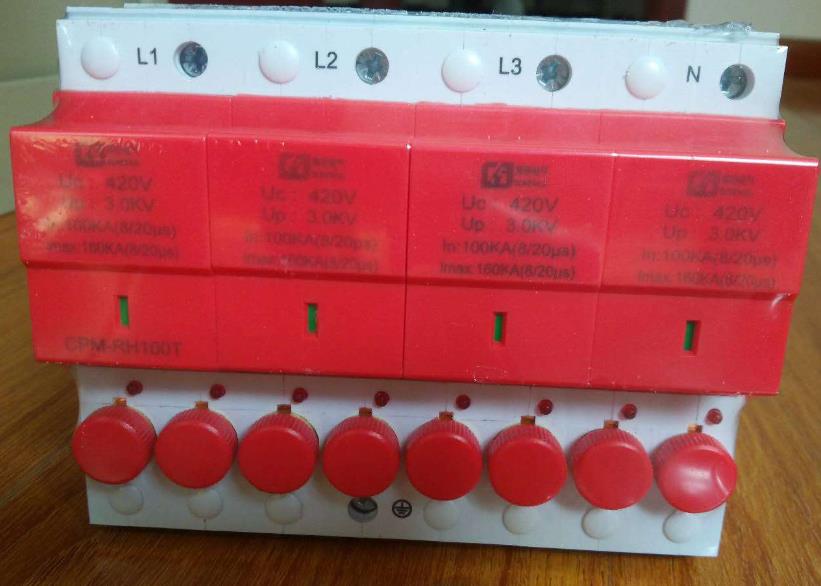

CPM-RH100T   20200909/5f587db5a3bde.jpg

1.标称电压Un(AC)

  380V

 2.最大持续电压Uc(AC)

  420V

 3.每路泄漏电流Ile

  20μA

 4.导通电压Vlma(DC)

  680V±10%

 5.放电电流In(8/20μs)

  100KA

 6.最大放电电流Imax(8/20μs)

  160KA

 7.保护水平Up100KA):

  3.0KV

 8.响应时间ta

  25ns

CPM-RH80T

 1.标称电压Un(AC)

  380V

 2.最大持续电压Uc(AC)

  420V

 3.每路泄漏电流Ile

  20μA

 4.导通电压Vlma(DC)

  680V±10%

 5.放电电流In(8/20μs)

  80KA

 6.最大放电电流Imax(8/20μs)

  120KA

 7.保护水平Up100KA):

  2.6KV

 8.响应时间ta

  25ns

CPM-RH65T

 1.标称电压Un(AC)

  380V

 2.最大持续电压Uc(AC)

  420V

 3.每路泄漏电流Ile

  20μA

 4.导通电压Vlma(DC)

  680V±10%

 5.放电电流In(8/20μs)

  65KA

 6.最大放电电流Imax(8/20μs)

  85KA

 7.保护水平Up100KA):

  2.8KV

 8.响应时间ta

  25ns

CPM-RH40T

 1.标称电压Un(AC)

  380V

 2.最大持续电压Uc(AC)

  420V

 3.每路泄漏电流Ile

  20μA

 4.导通电压Vlma(DC)

  680V±10%

 5.放电电流In(8/20μs)

  40KA

 6.最大放电电流Imax(8/20μs)

  80KA

 7.保护水平Up100KA):

  1.9KV

 8.响应时间ta

  25ns

CPM-RH20T

1.标称电压Un(AC)

  380V

 2.最大持续电压Uc(AC)

  420V

 3.每路泄漏电流Ile

  20μA

 4.导通电压Vlma(DC)

  680V±10%

 5.放电电流In(8/20μs)

  20KA

 6.最大放电电流Imax(8/20μs)

  40KA

 7.保护水平Up100KA):

  1.5KV

 8.响应时间ta

  25ns
