CGNU1-B/100/420/4P 电涌保护器(T2级)
阅读次数：829 发布时间：2020-09-10

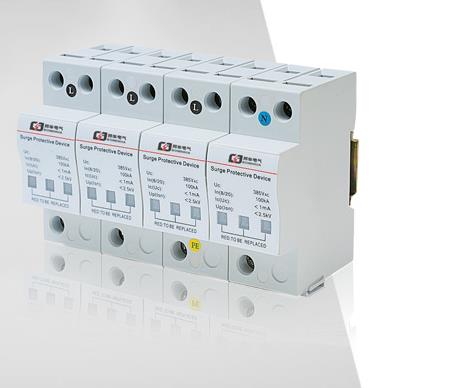

CGNU1-B/100/420/4P 电涌保护器
◆产品说明:
CGNU1-B/100/420/4P 电涌保护器(T2级)(以下简称SPD)适用于交流50/60HZ,额定电压至380V的IT、TT、TN-C、 TN-S、 TN-C-S，等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1: 1988-02标准的第1级电涌保护器。B类电涌保护器。SPD具有共模(MC)和(MD)差模保护方式。SPD符合GB188802.1/1EC61643-1.
◆工作原理:
1、SPD为一 端口，能触电保护,户内式，固定安装，电压限制型。
2、 CGNU1-B/100/420/4P 电涌保护器(T2级) SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其网上脱离，同时给出指示信号。正常I作时可视窗口显示绿色，失效脱离后显示红色。
3.、每线最大放电电流Imax可达成100kA.
◆安装:
1、安装在LPZOA或者LPZOB区与LPZ1区交界处， 采用35mm的标准安装,连接铜质导线为6-35mm2.
2、通常安装在进线低压主配电柜处。
3、接地线应采用10mm2以上的双色导线，长度不得超过500mm。
4、为了防止电涌保护器失效后影响电网正常运行，联于L线保护器应该串联一个熔断器或断路器 (注:依据标准电流IN选择)。
◆功能特点:
1:标准35mm导轨安装,结构紧凑，双接线端(凯文方式)。
2:配有劣化状态指示灯(红灯亮,防雷器故障，需及时更换)。方便安装与维护。
3: B+C级保护,泄放能量大，残压低。 (每线limp25KA Up≤2500V)
4:采用独有自点火技术，无I频续流无漏电流，安全系数高。
5:核心部件采用抗氧化、耐电弧烧蚀、性能优异的特殊合金材料制成，抗环境能力强，使用寿命长。

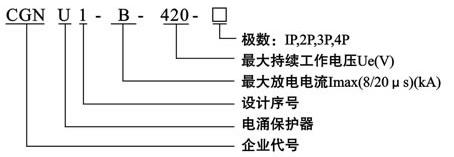

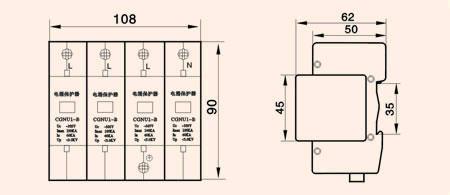

◆外型尺寸图:
◆原理图：
◆技术参数：
型号规格 | CGNU1-B/100 | CGNU1-B/80 | CGNU1-B/60 | ||||||||
极数 | 1P | 2P | 3p | 3P+N | 1P | 2P | 3p | 3P+N | 1P | 2P | 3P 3P+N |
电网运行电压Un(V) | 220 | 380 | 220 | 380 | 220 | 380 | |||||
最大持续工作电压Uc(V) | 275/320/385/420/440/460/690 | 275/320/385/420/440/460/690 | 275/320/385/420/440/460/690 | ||||||||
电压保护水平Up(kV)< | 2.5 | 2.3 | 2 | ||||||||
最大放电电流 | 100 | 80 | 60 | ||||||||
标称放电电流 | 60 | 40 | 30 | ||||||||
响应时间ns | <25 | ||||||||||
防护等级 | IP20 | ||||||||||
用途 | 进线—级保护 | ||||||||||
相关产品型号：CGNU1-B/60/4P、CGNU1-B/100/4P、CGNU10-25/4P、CGNU1-B/100/4P、CGNU1-B/160/4P、CGNU1-B/120/4P、CGNU1-C/40/4P、CGNU1-D/20/4P、CGNU1-B/80/4P、CGNU5-B/40/4P、CGNU10-25、CGNU10-40、CGNU1-B/100、CGNU1-B/80、CGNU1-B/60、CGNU1-B/100/420/4P 电涌保护器(T2级)
CGNU1-B/100/420/4P 电涌保护器(T2级)具有残压低、响应速度快、CGNU1-B/100/420/4P通流容量大，产品寿命长、维护简单、安装方便！十五年防雷经验，技术可靠, CGNU1-B/100/420/4P浪涌防雷器应用范围广, 价格合理，产品精良,性能优越!用心塑造安全!
