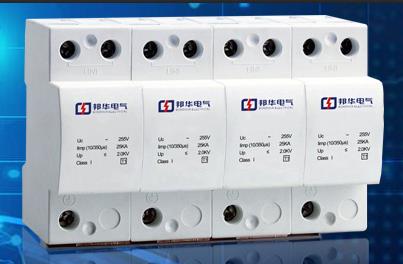

CGNU10-25 电涌保护器(T1级)
阅读次数:871 发布时间:2020-09-10
CGNU10-25电涌保护器(T1级)应用范围广, 价格合理,产品精良,性能优越!十年如一日,用心塑造安全!
◆产品说明:
CGNU10-25电涌保护器(T1级)是按SPD |级分类试验要求设计的复台式防雷器可用于电源线路的负载设备第一、二级防护,防止低压设备受到过压干扰甚至直击雷破坏,应用于防雷分区LPZ0A-2界面。开关型复合式防雷器是依据IEC61643-1和GB18802.1标准设计制造,具有很高的雷电流泄放能力,单模块冲击电流最大可达25KA (10/350μs)。 可广泛应用于雷击风险较高地区的设备系统电源第一级防雷保护, 可组合后用于单/三相供电线路。
◆工作原理:
1、SPD为一 端口,能触电保护,户内式,固定安装,电压限制型。
2、CGNU10-25浪涌保护器 SPD内置脱离器,当SPD因过热、击穿失效时,脱离器能自动的将其网上脱离,同时给出指示信号。正常工作时可视窗口显示绿色,失效脱离后显示红色。
3.、每线最大放电电流Limp可达成50kA.
◆CGNU10-25防雷器功能特点:
1:标准35mm导轨安装,结构紧凑,双接线端(凯文方式)。
2:配有劣化状态指示灯(红灯亮,防雷器故障,需及时更换)。方便安装与维护。
3: B+C级保护,泄放能量大,残压低。 (每线limp25KA Up≤2500V)
4:采用独有自点火技术,无I频续流无漏电流,安全系数高。
5:核心部件采用抗氧化、耐电弧烧蚀、性能优异的特殊合金材料制成,抗环境能力强,使用寿命长。
◆CGNU10-25避雷器安装:
1、安装在LPZOA或者L PZOB区与LPZ1区交界处,采用35mm的标准安装,连接铜质导线为6-35mm2.
2、通常安装在进线低压主配电柜处。
3、接地线应采用10mm²以上的双色导线,长度不得超过500mm。
4、为了防止电涌保护器失效后影响电网正常运行,联于L线保护器应该串联一个熔断器或断路器 (注: 依据标准电流IN选择)。

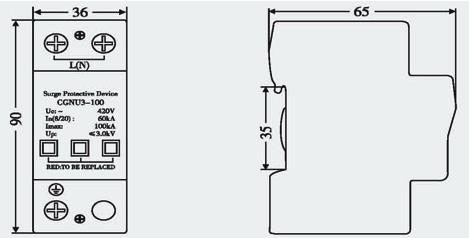

◆外型尺寸图:

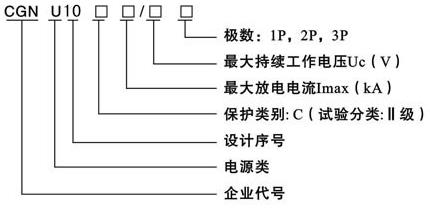

◆型号说明:
◆技术参数:
型号 | CGNU10-25 | cGNU10-40 |
依据EN 61643-11,SPD | 1级 | 1级 |
依据IEC61643-1,SPD | Ⅰ级 | Ⅰ级 |
额定电压(最大持续工作电压) uc | 275V/320V/385V/420V/44ov | 275V/320/385/420V/44ov |
雷电冲击电流(10/35ous)imp | 25kA | 40kA |
电压保护水平up | ≤2.5kV | ≤2.5kV |
uc时工频续流遮断能力[L-N]Ifi | 25kArms | 25kArms |
续流抑制/选择性 | 预期续流到25kArms时,32A熔丝不跳 | 预期续流到12.5kArms时,32A熔丝不跳 |
响应时间tA | <100ns | <100ns |
最大后备熔丝(L) | 315A gL/gG | 315A gL/gG |
最大后备熔丝(L-L) | 125A gL/gG | 125A gL/gG |
最大后备熔丝时短路耐受能力 | 25kArms | 25kArms |
工作温度范围Tu | -40c...+80℃ | -40·c...+80℃ |
最小安装导线截面积 | 10mm2多股线/软线 | 1omm2多股线/软线 |
最大安装导线截面积(L1,L2,L3,N,PE) | somm2多股线/35mm2软线 | somm2多股线/35mm2软线 |
安装方式 | 35mm DIN轨,依据EN 50022 | 35mm DIN轨,依据EN 50022 |
外壳材料 | 红或白色热塑性材料,UL 94-0 | 红或白色热塑性材料,UL94-0 |
防护等级 | ip 20 | ip 20 |
相关产品型号:CGNU10-25 电涌保护器(T1级) 、CGNU1-B/60/4P、CGNU1-B/100/4P、CGNU10-25/4P、CGNU1-B/100/4P、CGNU1-B/160/4P、CGNU1-B/120/4P、CGNU1-C/40/4P、CGNU1-D/20/4P、CGNU1-B/80/4P、CGNU5-B/40/4P
CGNU10-25 电涌保护器(T1级) 具有残压低、响应速度快、通流容量大,产品寿命长、CGNU10-25维护简单、安装方便!十五年防雷经验,技术可靠!
