CGNU5-B/80/385/4P 电涌避雷器
阅读次数：590 发布时间：2020-09-10
◆产品说明:
CGNU5-B/80/385/4P 电涌避雷器(以下简称SPD)适用于交流50/60HZ,额定电压至380V的IT、T、TN-C、TN-S、 IT等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。
◆安装:
CGNU5-B/100安装在L PZ1或LPZ3交界处，连接铜导线为2.5-35mm2.适用住宅配电箱、计算机设备、信息设备、电子设备及控制设备前或最近的插座箱内。
CGNU5-B/40安装在LPZOB或LPZ1区与PZ2交界处,连接铜导线为2.5-35mm2.
◆无遥信触点:
CGNU5-B/80/385/4P 电涌避雷器保护器可以制作带有遥信触点，遥信触点有一-组转换触点， 11中簧、11和12动断、 11和14动台， 遥信触点有-组常开12和14,如果保护器的模块或者多个模块失效，触点将闭台、断开送出故障信息。

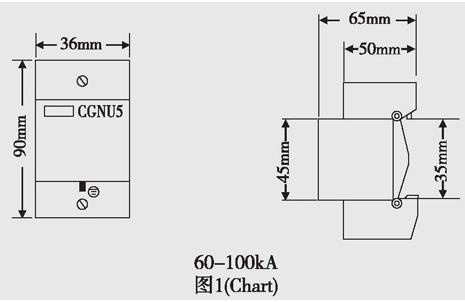

◆外型尺寸图:

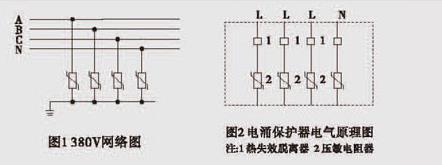

◆原理图：
◆技术参数：
型号规格 | CGNU5-B/40 | CGNU5-B/60 | CGNU5-B/80 |
电网运行电压Un(V) | 380/220 | 380/220 | 380/220 |
最大持续工作电压Uc(V) | 230/275/320/385/420/460/550 | ||
电压保护水平Up(kV)< | 2.5 | 3 | 3.4 |
:最大放电电流(8/20μs)1max(kA) | 80 | 100 | 120 |
F标称放电电流(8/20μs)In(kA) | 40 | 60 | 80 |
响应时间ns | <25 | ||
I防护等级 | IP20 | ||
安装 | 35mm轨道 | ||
外壳材料 | 阻燃增强PC | ||
5远程遥信触点类型 | 无 | ||
湍子性能 | AC220V1ADC30V1ACOS中=1 | ||
5远程遥信端子导体载面 | 1.5mm单股线/多股线 | ||
相关产品型号：CGNU1-D/20/420/4P、CGNU1-C/40/420/4P、CGNU1-B/60/420/4P、CGNU1-B/80/420/4P、CGNU1-B/100/420/4P、CGNU1-B/120/420/4P、CGNU10-25/4P、CGNU1-B/100/4P
CGNU5-B/80/385/4P 电涌避雷器(T2级)具有残压低、响应速度快、通流容量大，产品寿命长、维护简单、安装方便！十五年防雷经验，技术可靠, 应用范围广, CGNU5-B/80/385/4P价格合理，产品精良,性能优越!用心塑造安全!
