CGNU1-D/20/420/4P 电源防雷器
阅读次数：613 发布时间：2020-09-10

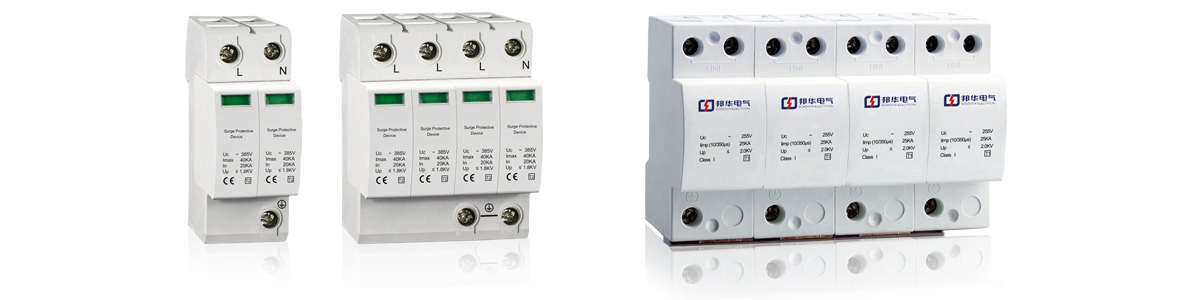

◆产品说明:
CGNU1-D/20/420/4P 电源防雷器(以下简称SPD)适用于交流50/60HZ,额定电压至380V的IT、 TT、 TN-C、 TN-S、TN-C-S，等供电系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。依据IEC61643-1: 1998-02标准的第1I级电涌保护器。D类电涌保护器。SPD具有共模(MC)和(MD)差模保护方式
SPD符合GB1 8802.1/IEC61643-1.
◆工作原理:
1、SPD为一端口，能触电保护，户内式固定安装，电压限制型。
2. SPD内置脱离器，当SPD因过热、击穿失效时，脱离器能自动的将其网上脱离，同时给出指示信号。正常I作时可视窗口显示绿色，失效脱离后显示红色。
3、IP+N, 2P+N, 3P+N的SPD由1P, 2P, 3P的SPD+NPE零地保护模块组成，应用与TN-S, TN-C-S等供电系统。
◆安装:
1、CGNU1-D/20/420/4P 电源防雷器安装在LPZOA或者LPZOB区与LPZ1区交界处，采用35mm的标准安装，连接铜质导线为2.5-16mm。
2、SPD每极必须设置保护一使用熔断器或小型断路器。
3、适用于住户配电箱、计算机设备、 信息设备。电子设备及控制设备前呀最近的插座箱内。

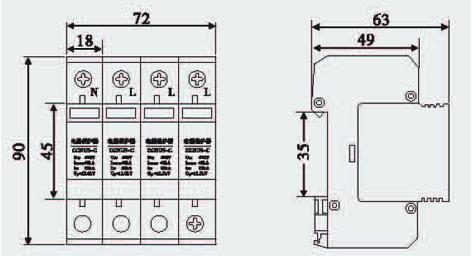

◆外型尺寸图:

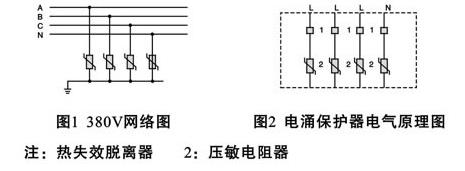

◆原理图：
◆技术参数：
型号规格 | CGNU1-D | ||||||
极数 | 1P | 1P+N | 2P | 2P+N | 3P | 3P+N | 4P |
电网运行电压Un(V) | 220/380 | 380 | 380 | 380 | |||
最大持续工作电压Uc(V) | 320/385/420 | 385/420 | 320/385/420 | 220/385 | |||
电压保护水平Up(kV)< | 1.3/1.5/1.8 | 1.8/2.0 | 1.5/1.8/2.0 | 1.0/1.8 | |||
最大放电电流 | 10/20 | ||||||
标称放电电流 | 5/10 | ||||||
响应时间ns | <25. | ||||||
防护等级 | IP20 | ||||||
用途 | 进线三级保护 | ||||||
相关产品型号：CGNU1-D/20/420/4P、CGNU1-C/40/420/4P、CGNU1-B/60/420/4P、CGNU1-B/80/420/4P、CGNU1-B/100/420/4P、CGNU1-B/120/420/4P、CGNU10-25/4P、CGNU1-B/100/4P
CGNU1-D/20/420/4P 电源防雷器(T2级)具有残压低、响应速度快、通流容量大，产品寿命长、维护简单、安装方便！十五年防雷经验，CGNU1-D/20/420/4P技术可靠, 应用范围广, 价格合理，产品精良,性能优越!用心塑造安全!
