DXH06-FLB/4R25浪涌保护器
阅读次数：890 发布时间：2020-09-14
DXH06-FLB/4R25浪涌保护器具有残压低、响应速度快、通流容量大，DXH06-FLB/4R25防雷器产品寿命长、维护简单、DXH06-FLB/4R25电涌保护器安装方便！
1、应用范围
本产品为DXH06-FLB/4R25型三相电源防雷模块，适用于交流三相电源系统的第一级（B级）防护，并可对架空输入的电源线路进行防护。
2、技术参数
序号 | 技术指标 | 设备型号 |
DXH06-FLB/4R25 | ||
1 | 标称工作电压Un: | 220VAC |
2 | 最大持续电压Uc: | 350VAC |
3 | 雷电冲击电流（Iimp） | 25KA(10/350μS) |
4 | 电压保护水平Up： | 2.5KV |
5 | 比能量（W/R） | 156.25kJ/Ω |
6 | 最大后备熔丝（L） | 315Agl/ gG |
7 | 保护模式 | L-PE、N-PE |
8 | 外壳防护等级 | IP20 |
9 | 阻燃能力 | V0 |
10 | 响应时间（ns） | 100ns |

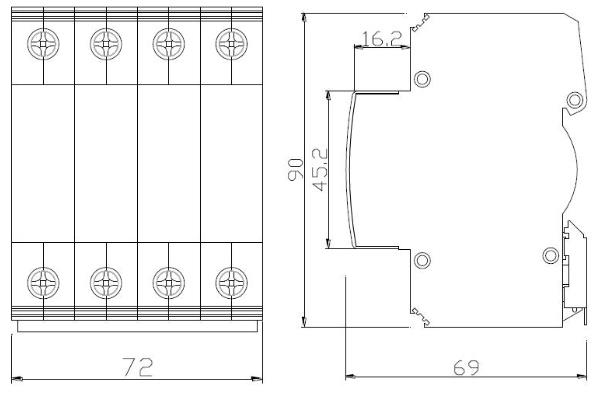

3、外形尺寸：
相关产品型号：M385B120/3+1、M385B120/4P、M385C40/3+1、M385C40/4P、ZP-MDC/4、M385C40/4、ML350W25、MBCS100/3+1、DXH06-FCS/3+1R40、DXH06-FCS4R40、DXH06-FBZS/4B100、DXH06-FLB/4R25
DXH06-FLB/4R25浪涌保护器特点：
DXH06-FLB/4R25限压型电涌保护器(SPD)产品的核心元件为氧化锌压敏(MOV)元件，其失效后故障表现有短路和开路两类形式。短路故障产生原因主要为电涌电流通过MOV产生的热击穿或电涌电流在MOV表面产生的放电造成两极间金属性短路，其工频短路电流值因系统容量不同从几百至几千安培。SPD产品短路故障的另一类表现即因为失效的 MOV并未完全短路且有一定阻抗，流过MOV的故障电流使其发热燃烧，燃烧过程中在没有完全开路前故障电流在几百毫安至几安培间。对于低压配电系统而言，系统故障主要表现是相线通过SPD对PE线或N线过流故障。
后备保护元件与SPD配合后，应可保护在额定电涌电流作用时，后备保护元件不动作，保证电涌电流的正常泄放，同时其作用在支路上的残压Ur低于用电设备的保护水平Up。以保证系统及用电设备安全。
DXH06-FLB/4R25避雷器十五年防雷经验，技术可靠, DXH06-FLB/4R25过电压防雷器应用范围广, 价格合理，产品精良,性能优越,用心塑造安全!
