DXH06-F/DC1500 T1/T2 6.25
DXH06-F/DC1500浪涌保护器具有残压低、响应速度快、通流容量大，DXH06-F/DC1500防雷器产品寿命长、维护简单、DXH06-F/DC1500电涌保护器安装方便！
1、应用范围
DXH06-F/DC1500是带有遥信报警装置、带有隔离板的直流防雷模块。产品主要用于光伏发电设备的防雷以及操作过电压的保护。
2、技术参数
序号 | 技术指标 | 设备型号 |
DXH06-F/DC1500 T1/T2 6.25 | ||
1 | 依据标准 | GB/T18802.31-2016 |
2 | 实验类别 | PVT1/PVT2 |
3 | 端口类型 | 1端口的SPD（并联型） |
4 | 过载特性模式 | OCM（开路模式） |
5 | 连接结构 | Y型 |
6 | SPD类型 | 限压型 |
7 | 分离装置 | 自带脱扣器 |
8 | 保护模式 | +到地、-到地、+到- |
9 | 安装位置 | 户内使用 |
10 | 安装类型 | DIN导轨：35MM |
11 | 颜色 | 红色PANTONE 1797C |
12 | 阻燃等级，符合UL94 | V-0 |
13 | 故障报警 | 远程报警触点，可视状态指示窗口（绿色正常，红色失效） |
14 | 尺寸 | 107×93×72（mm） |

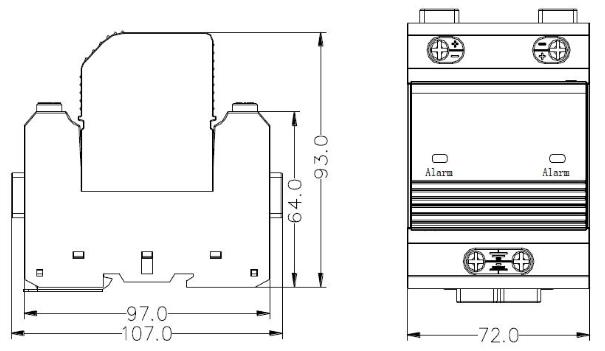

3、外形尺寸：
相关产品型号：M385B120/3+1、M385B120/4P、M385C40/3+1、M385C40/4P、ZP-MDC/4、M385C40/4、ML350W25、MBCS100/3+1、DXH06-FCS/3+1R40、DXH06-FCS4R40、DXH06-FBZS/4B100、DXH06-FLB/4R25、DXH06-F/DC1500、
后备保护元件的特性
1、 熔断丝的特性
熔断丝的保护特性亦可称熔化特性，它是熔断丝的主要特性。熔化特性表征通过熔体的电流与熔体熔化时间的关系，它和热继电器的保护特性一样，都是反时限的。
熔断器的保护特性中有一熔断电流与不熔断电流的分界线，与此相应的电流就是最小熔化电流IR。它是这样一个电流值，当通过熔体的电流等于它时，熔体在额定电流下绝对不应熔断，故IR>Ie。
2、断路器的特性
断路器的作用是切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。
断路器的主触点是靠手动操作或电动合闸的。主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。当电路欠电压时，欠电压脱扣器的衔铁释放。也使自由脱扣机构动作。分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
电涌保护器(SPD)后备保护元件在电力系统中的应用，首先必须考虑承载电涌电流的大小，其次需考虑电源短路电流的大小。与短路电流相比，电涌电流是不可避免的，是强加的电流。
