TH-FP-16-Ⅱ应急照明分配装置TH-FP-16-Ⅱ

阅读次数:683     发布时间:2020-09-14

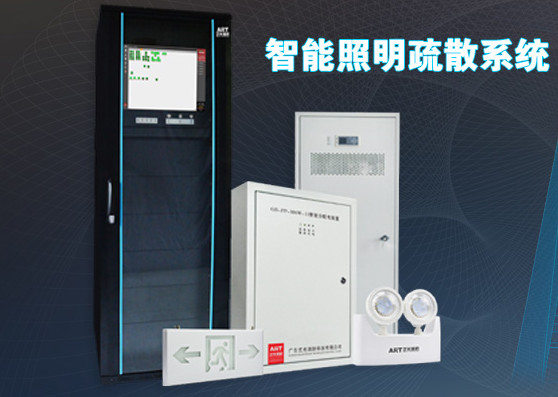

应急照明配电箱 (2PD).pngTH-FP-16-Ⅱ应急照明分配装置TH-FP-16-Ⅱ产品简介

配套TH-FP-集中电源集中控制型消防应急灯具使用。带独立地址码,系统主机可监控其运行状态,输出电源回路可控制,带独立可恢复保险。


TH-FP-系列参数

        ●输入电压:DC24V

        ●输出电压:DC24V

        ●输出回路:8回路

        ●输出功率:200W

        ●通讯回路:8回路

        ●外壳材质:金属

        ●防护等级:IP42

        ●外形尺寸:L400*W150*H500


智能疏散TH-FP- 系统特性

      1、可进行主电工作状态到应急工作状态的转换;

      2、可针对应急照明集中电源的输出进行分配与保护,以及对终端负载进行供电和保护;

      3、应急照明分配装置采用双电源供电,可接收XM-C-A应急照明控制器发出的火警联动控制信号,自动切断供电电源,使消防应急灯具转入应急状态,并向应急照明控制器上传反馈信号;

      4、可实现RS485信号转换为Fire-Bus信号,负责上行RS485与主控制器通讯,下行Fire-Bus与应急灯具通讯。

      5、采用工业级快速切换模块,切换时间小于0.2s,确保所有设备在切换过程中不会出现闪烁现象;

      6、具有独立IP地址,可通过应急照明控制器远程升级管理;

      7、可根据故障类型进行分类提醒及声光报警,确认后可进行手动消除报警状态,接收新的故障反馈时,重新启动报警;

      8、可实时监控并显示主电电压、电池电压、输出电压、输出电流以及所接灯具工作状态。


20200914/5f5f31d271ca4.png

TH-FP-系列型号

TH-FP-16-Ⅱ

TH-FP-8-Ⅱ

TH-FP-4-Ⅱ

TH-FP-4+4-Ⅱ

TH-FP-16L

TH-FP-8L

TH-FP-2L

应急照明集中电源

TH-D-0.26KVA-001

TH-D-0.3KVA-Ⅱ

TH-D-0.18KVA-Ⅱ

TH-D-0.5KVA-Ⅱ


TH-FP-16-Ⅱ应急照明分配装置TH-FP-16-Ⅱ

TH-FP-16-Ⅱ满足大型商场具有人流大、空间封闭的特点。同时,商场内易燃物多,容易发生火灾。人流的周期性变化给应急人员的疏散带来很大压力。封闭空间不利于人员疏散。在紧急情况下,如果应急照明和疏散指示系统不正常,可能造成踩踏、推挤等二次伤害。TH-FP-16-Ⅱ在完善商场应急照明和疏散指示系统时,考虑了大型商场的属性特点。

TH-FP-16-Ⅱ充分考虑个体差异,商场的特殊环境会包括各类人员,这些人员的个人经历存在明显差异。一方面,通过大量的前期调查,了解人们对常规照明和疏散指示系统的认知,采用简单的疏散指示系统提醒人们注意疏散方向。当不能满足所有人的需要时,TH-FP-16-Ⅱ设计标准应满足较大人群对疏散指示和照明系统的需求。
