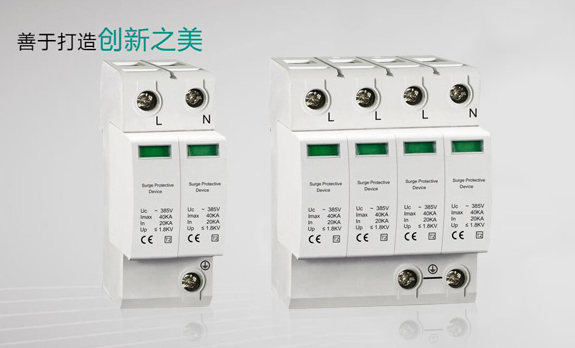

电源模块SPN S40/4P 避雷器

SPN S电源Ⅰ级电涌保护器SPD具备大的雷电流泄放能力，其设计依据符合GB18802.1，IEC61643-1技术标准；适用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供电线路系统的雷击电磁脉冲（LEMP）保护，用于雷击区域的LPZOA区或LPZOB区与LPZ1区区界面处，单模块8/20μs最大放电电流可达65~100KA，适用于低压配电系统的一级保护。

SPN S40/4P 避雷器功能特点

1、可选遥信端子报警功能，便于远程报警监控。

2、最高可承受80KA(8/20μs)雷电流冲击。

3、反应速度快，动作响应时间小于25ns。

4、阻燃外壳设计，可方便地安装在35mm电气导轨上。

5、内置热脱扣失效脱离装置，使保护器因过热、击穿失效时能自动断开。

6、可视告警窗口颜色表示保护的工作状态，绿色(正常)、红色(故障)。

SPN S40/4P 参数设置

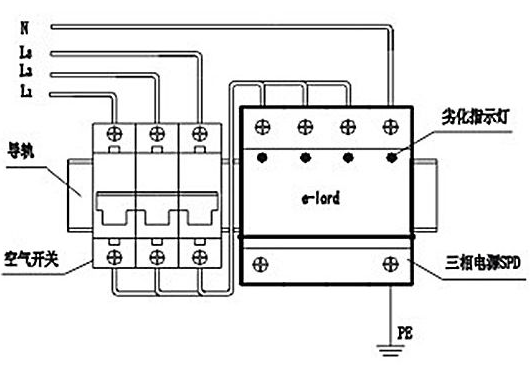

SPN S40/4P 避雷器安装

为了限制安装后的保护部分和不受保护的设备部分之间感应耦合，需进行一定测量。通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感，当载流分量导线是闭合回路的一部分时，由于此导线接近电路而使回路和感应电压而减少。

一般来说，将被保护导线和没被保护的导线分开比较好，而且，应该与接地线分开。同时，为了避免动力电缆和通信电缆之间的瞬态正交耦合，应该进行必要的测量。

选择安装SPN S40/4P 浪涌保护器时，首先要考虑电网的设计。浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。

       仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。根据此标准（一般来说），连接电缆的电感一般是1μH/m左右。所以设计该系统时，记得连接电缆要包含火线和接地线。

电源模块SPN S40/4P 避雷器系列型号

SPN S40

SPN S40 4P

SPN S65

SPN S65 4P

SPN S440

SPN S240

SPN S465
