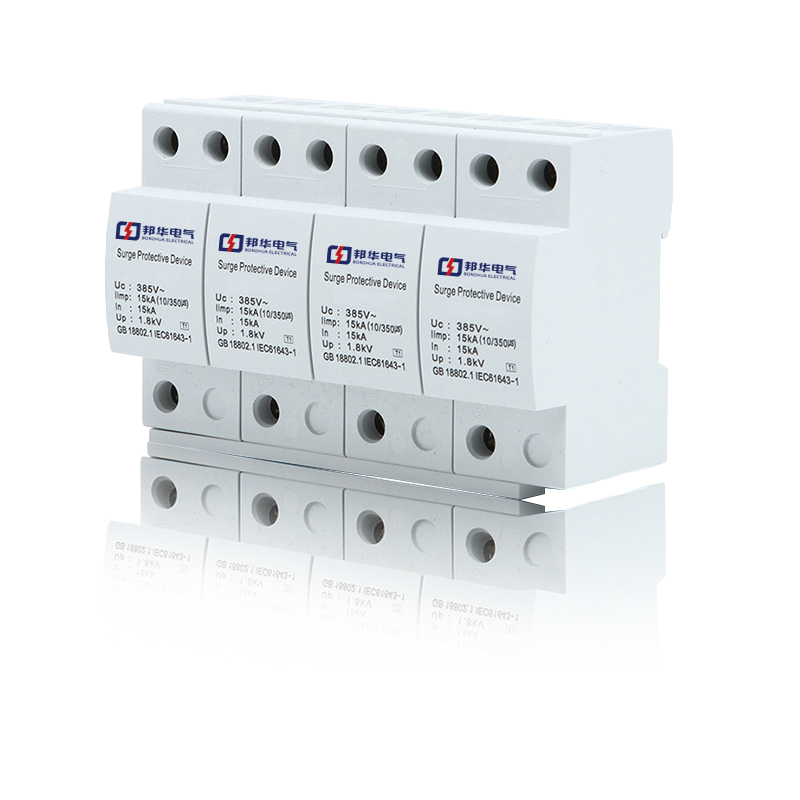

HLSP-400/20/4P 浪涌模块SPD防雷器
阅读次数：1097 发布时间：2020-09-15
HLSP-400/40/4P浪涌保护器具有残压低、响应速度快、通流容量大，HLSP-400/40/4P防雷器产品寿命长、维护简单、HLSP-400/40/4P电涌保护器安装方便！
本产品符合标准
GB18802.1- -2002:《 低压配电系统的电涌保护器(SPD)》
1IEC61643- -1-1998: ( 接至低压电力配电系统的浪涌保护器》通信行业标准
GB50057- -2000《 建筑物防雷设计规范》
产品参数：
型号 | 系统额定 | 最大持续工作 | 雷电冲击保护 | 标称放电电流 | 最大放电电流 | 电压保护水平 |
HLSP-400/200 | 400V | 440V | 2.5kV | 100kA | 200kA | 1.9kV |
HLSP-400/150 | 400V | 440V | 2.5kV | 80kA | 150kA | 1.9kV |
HLSP-400/100 | 400V | 440V | 2.0kV | 60kA | 100kA | 1.6kV |
HLSP-400/80 | 400V | 440V | 2.0kV | 40kA | 8OkA | 1.5kV |
HLSP-400/60 | 400V | 440V | 2.0kV | 30kA | 60kA | 1.5kV |
HLSP-400/40 | 400V | 440V | / | 20kA | 40kA | 1.4KV |
HLSP-400/20 | 400V | 440V | / | 10kA | 20kA | 1.3kV |
建议选型：
过电压区域 | LPZOB-LPZ1 | LPZOB-LPZ2 | LPZ2以内 | |
应用柜型 | 总配电柜或低压主柜 | 二次配电柜/动力柜 | 终端配电柜或控制柜 | 敏感设备前 |
耐冲击电压水平 | 6KV | 4KV | 2.5KV | 1.5KV |
雷电保护级别 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
通流容量 | 150-200KA | 80-100KA | 40-60KA | 20-40KA |
推荐选型 | HLSP-400/200/4P | HLSP-400/100/4P | HLSP-230V60/2P | HLSP-230/40/2P |
推荐选型 | HLSP-400/200/3P | HLSP-400/100/3P | HLSP-230/60/2P | HL.SP--230/40/2P |
推荐选型 | HLSP--400/200/3P | HLSP-400/100/4P | HLSP--230/60/2P | HLSP-.230/40/2P |
推荐选型 | HLSP-400/200/3P+1 | HLSP--400/100/3P+1 | HLSP--230/60/1P+1 | HLSP-230/40/1P+1 |
交流电源spd浪涌保护器适用范围：
交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护;
建筑物内有室外输入的配电箱、建筑物层配电箱;
用于低压( 220/380VAC)工业电网和民用电网;
在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。
产品性能参数及特点：
性能特点
通流容量大，残压低，响应时 间快;
漏电流及变化率小;
采用最新热脱离技术，彻底避免火灾;
采用特殊冲击熔片，具有高可靠性;
自带远程告警干接点，便于远程监控;
具有工作故障指示，遥信告警功能;
采用温控保护电路，内置热保护,短路故障自动脱离装置;
3+1保护模式(L-N，N-PE), 特别适合电网差的地区使用;
采用标准模块化设计，安装简单， 维护方便;
核心元件采用国际知名品牌，性能优异，工作稳定可靠;
可以实现凯文接线;结构严谨，安装方便，维护简单;
工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。
安装注意事项
1、浪涌保护器为35mm标准导轨安装，产品安装于室内、靠近配电盒或靠近电源线的入户处。
2、需在断开电源的情况下安装，以免发生意外!
3、浪涌保护器接线方式为并联，将电源线分别接入浪涌保护器的“L”、“N” 接线孔，从“PE”接线孔引出接地线连接到防雷接地母线。
4、浪涌保护器之间的线路长度小于5m时，在两级浪涌保护器之间应加装退耦装置。
5、浪涌保护器在各个位置安装时,浪涌保护器的连接导线应尽量短而直，其总长度不宜大于0.5m.
6、浪涌保护器可根据需要提供遥信报警接口，“COM”为中性点，“NC"为常闭点，“NO"为常 开点。
使用维护
本产品无需特别维护，应定期对浪涌保护器进行检查，特别是在雷雨季节前及整个雷雨期。当浪涌保护器故障指示窗口显红色时，表示浪涌保护器已有元件损坏，防雷效果变差，必须立即更换。
相关产品：
电源模块式：HLSP-400/200/4P、HLSP-400/150/4P、HLSP-400/100/4P、HLSP-400/80/4P、HLSP-400/60/4P、HLSP-400/40/4P、HLSP-400/20/4P、HLSP-A15、HLSP-A25、HLSP-A50
风电光伏专用：HLSP-690/100/4P、HLSP-690/80/4P、HLSP-690/60/4P、HLSP-690/40/4P
HLSP-400/40/4P避雷器十五年防雷经验，技术可靠, HLSP-400/40/4P过电压防雷器应用范围广, 价格合理，产品精良,性能优越,用心塑造安全!
