ZH6-C40/3-800 DC 光伏直流电源电涌保护器
阅读次数：537 发布时间：2020-09-16
ZH6-C40/3-800DC 电涌保护器
ZH6-C40/3-800DC浪涌保护器具有残压低、响应速度快、通流容量大，ZH6-C40/3-800DC防雷器产品寿命长、维护简单、ZH6-C40/3-800DC电涌保护器安装方便！
一． 适用范围：
ZH6-C40/3-800DC系列光伏直流电源电涌保护器是专门针对太阳能光伏发电系统的电涌防护，有通流量为20kA、40kA、80kA等多种等级的多极直流电源电涌保护器模块，可适用于不同电压的光伏发电系统。ZH6系列产品与其他ZH1系列产品配合一起，可构成对太阳能光伏发电系统进行全面、完善的雷电防护系统。
ZH6-C40/3-800DC系列光伏发电直流系统电源电涌保护器可用于雷击区域的LPZ 0-2区域或更高界面，根据通流量大小可为太阳能光伏发电系统提供II级粗保护和III级细保护。
电涌保护器安装的合适位置有:低压交流电逆向入网电表侧和逆变器的直流输入端、交流输出端。 在逆变器的直流输入侧,安装II级直流电源保护器。
二．技术参数：
型 号 | ZH6-C40 | ZH6-B80 | ZH6-B100 | 常用规格型号： ZH6-C40/2-500DC ZH6-C40/2-650 DC ZH6-C40/2-800 DC ZH6-C40/2-1000 DC ZH6-C40/2-1300 DC ZH6-B60/2-1300 DC ZH6-B80/2-1300 DC ZH6-B100/2-1300 DC
ZH6-C40/3-500 DC ZH6-C40/3-650 DC ZH6-C40/3-800 DC ZH6-C40/3-1000 DC ZH6-C40/3-1300 DC ZH6-B60/3-1300 DC ZH6-B80/3-1300 DC ZH6-B100/3-1300 DC | |||||
标称工作电压(DC) | 400V | 500V | 1000V | 800V | 1000V | 1000V | 1000V | ||
最大持续工作电压(DC) | 500V | 650V | 1300V | 1000V | 1300V | 1300V | 1300V | ||
标称通流容量(8/20μS) | 20 KA | 40 KA | 60 KA | ||||||
最大通流容量(8/20μS) | 40 KA | 80 KA | 100 KA | ||||||
限制电压UP（8/20μS） | ≤1.2KV | ≤1.5KV | ≤2.0KV | ≤3.0KV | ≤3.2KV | ≤3.2KV | |||
安装导体横截面积 | ≥10mm2 | ≥25mm2 | |||||||
外形尺寸 | 18×66×90 (单片) | 36×66×90 (单片) | 36×66×90 (单片) | ||||||
响应时间 | ≤25nS | ||||||||
工作环境 | －40℃～+80℃，相对湿度≤95% | ||||||||
外壳材料 | 阻燃尼龙 | ||||||||
防护等级 | IP 20 | ||||||||
配前置熔断器或断路器 | 32A | 63A | |||||||
安装接线导线橫截面积 | 单股硬导线2.5～25 mm2 多股软导线2.5～35 mm2 | 单股硬导线6～25 mm2 多股软导线6～35 mm2 | |||||||
三．常用规格型号：
ZH6-C40/3-500 DC
ZH6-C40/3-650 DC
ZH6-C40/3-800 DC
ZH6-C40/3-1000 DC
ZH6-C40/3-1300 DC
ZH6-B60/3-1300 DC
ZH6-B80/3-1300 DC
ZH6-B100/3-1300 DC
四．产品特点：
●选用功能强大的优质压敏电阻、高泄放能力、无续流、响应速度快
●模块式设计，多极模块组合，35mm导轨安装
●采用温控断路技术，因为“动态热脱扣器“而具备了高可靠性。
●窗口颜色显示工作状态，红色指示产品故障。
●可选择附带遥信端子，便于远程报警控制端子耐压/耐流AC：125V/1A

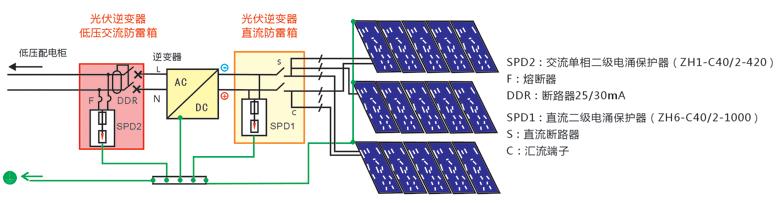

五．系统应用图：
六．1）电压保护水平（UP）的选择
UP 值不应超过被保护设备耐冲击电压额定值，UP 要求SPD 与被保护的设备的绝缘应有良好配合。
在低压供配电系统装置中，设备均应具有一定的耐受电涌能力，即耐冲击过电压能力。当无法获得220/380V 三相系统各种设备的耐冲击过电压值时，可按IEC 60664-1 和GB 50057-1994（2000 版）的给定指标选用。
2）标称放电电流In 的（冲击通流容量）选择
流过SPD、8/20 μs 电流波的峰值电流。用于对SPD 做II 级分类试验，也用于对SPD 做I 级和II 级分类试验的预处理。
事实上，In 是SPD 不发生实质性破坏而能通过规定次数(一般为20 次)、规定波形（8/20 μs）的最大限度的冲击电流峰值。
3）最大放电电流Imax（极限冲击通流容量）的选择
流过SPD、8/20 μs 电流波的峰值电流，用于II 级分类试验。Imax 与In 有许多相同点，他们都是用8/20 μs 电流波的峰值电流对SPD 做II 级分类试验。不同之处也很明显，Imax 只对SPD 做一次冲击试验，试验后SPD 不发生实质性破坏；而In 可以做20次这样的试验，试验后SPD 也不能有实质性破坏。因此，Imax 是冲击的电流极限值，所以最大放电电流也称为极限冲击通流容量。显然，Imax>In。
ZH1-A系列电压开关型电源电涌保护器：ZH1-A15/4-275、ZH1-A25/4-275、ZH1-A35/4-275、ZH1-A50/4-275、ZH1-B200/4-420、ZH1-B150/4-420、ZH1-B120/4-420、ZH1-B100/4-420、ZH1-B80/4-420、ZH1-B60/4-420、ZH1-C40/4-420
ZH6-C40/3-800DC 避雷器十五年防雷经验，技术可靠,ZH6-C40/3-800DC 过电压防雷器应用范围广, 价格合理，产品精良,性能优越,用心塑造安全!
