电涌BEC-20D/2P 避雷器
阅读次数:637 发布时间:2020-09-16

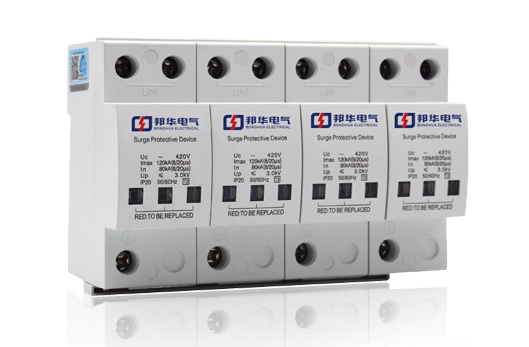

电涌BEC-20D/2P 避雷器
BEC-20D/2P 浪涌防护器分为箱式和模块式,采用非线性特性的过电压保护元件。正常情况之下,BEC-20D/2P 浪涌保护器处于高阻状态,泄漏电流很小,以保证供电系统的正常供电。当电力系统发生浪涌过电压时,BEC-20D/2P 浪涌保护器(SPD)将在纳秒时间之内传导,并将过电压幅值限制在设备的安全工作范围之内,浪涌能量释放到地面。浪涌防护器(SPD)迅速转变为高阻状态。
技术参数:
BEC-20D/2P 采用标准模块化设计,安装维护方便
漏电电流小,残压低,流量大,BEC-20D/2P 响应速度快
采用温控保护电路,内置热保护,短路故障自动分离装置
带工作故障指示,BEC-20D/2P 显示窗口绿色正常,故障红色
标称放电电流in(KA):10
最大放电电流Imax(KA):20(820μs)
最大连续工作电压Uc(V):275
电压保护等级up(kV):2≤1.2
温度范围:-40℃~+80℃遥信功能:老化热断开功能:有
外壳:聚酰胺PA6阻燃增强
三相模块尺寸(长×宽×高):90×72×73mm
保护方式:l-pe、N-pe
浪涌BEC- 避雷器系列型号
BEC-20D/2P
BEC-20D/2-385
BEC-40C/2P
BEC-20D/3P+N
BEC-60B/2P
BEC-80B/2P
BEC-100B/2P
安装图
电涌BEC-20D/2P 避雷器的保护功能基于三个前提:
1.伏秒特性与受保护绝缘的伏秒特性很好地协调;
2.残余电压应低于被保护绝缘的冲击电强度;
3.被保护的绝缘必须在避雷器的保护距离之内。避雷器要求;
4.正常运行无放电,过压时动作正确。
