HLSP-400/100/4P 电涌避雷器/3P+N
阅读次数:659 发布时间:2020-09-17
「HLSP-400/100/4P浪涌保护器」

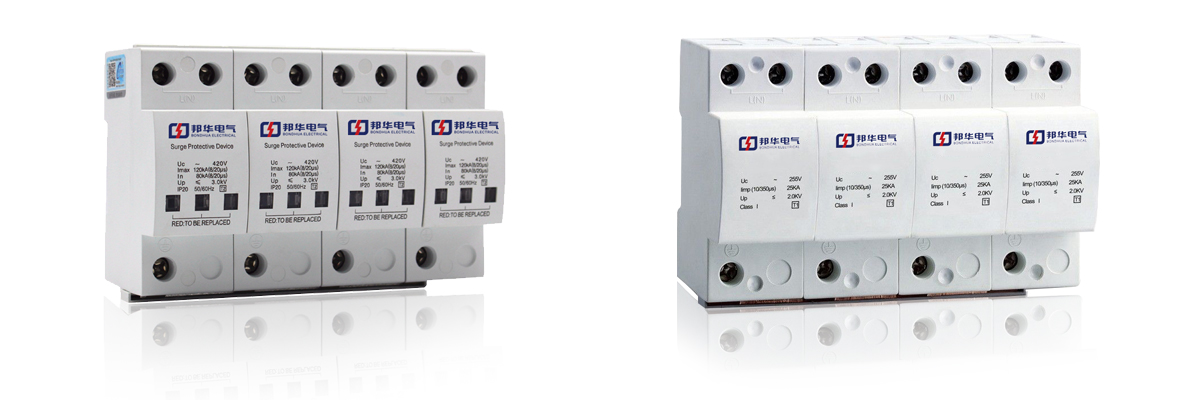

本公司专业生产及销售HLSP-400/100/4P浪涌保护器,HLSP-400/100/4P电涌保护器具有残压低、通流容量大、响应速度快。HLSP-400/100/4P过电压防雷器安装方便,维护简单,产品寿命长!
产品参数:
型号 | 系统额定 | 最大持续工作 | 雷电冲击保护 | 标称放电电流 | 最大放电电流 | 电压保护水平 |
HLSP-400/200 | 400V | 440V | 2.5kV | 100kA | 200kA | 1.9kV |
HLSP-400/150 | 400V | 440V | 2.5kV | 80kA | 150kA | 1.9kV |
HLSP-400/100 | 400V | 440V | 2.0kV | 60kA | 100kA | 1.6kV |
HLSP-400/80 | 400V | 440V | 2.0kV | 40kA | 8OkA | 1.5kV |
HLSP-400/60 | 400V | 440V | 2.0kV | 30kA | 60kA | 1.5kV |
HLSP-400/40 | 400V | 440V | / | 20kA | 40kA | 1.4KV |
HLSP-400/20 | 400V | 440V | / | 10kA | 20kA | 1.3kV |
建议选型:
过电压区域 | LPZOB-LPZ1 | LPZOB-LPZ2 | LPZ2以内 | |
应用柜型 | 总配电柜或低压主柜 | 二次配电柜/动力柜 | 终端配电柜或控制柜 | 敏感设备前 |
耐冲击电压水平 | 6KV | 4KV | 2.5KV | 1.5KV |
雷电保护级别 | Ⅰ | Ⅱ | Ⅲ | Ⅳ |
通流容量 | 150-200KA | 80-100KA | 40-60KA | 20-40KA |
推荐选型 | HLSP-400/200/4P | HLSP-400/100/4P | HLSP-230V60/2P | HLSP-230/40/2P |
推荐选型 | HLSP-400/200/3P | HLSP-400/100/3P | HLSP-230/60/2P | HL.SP--230/40/2P |
推荐选型 | HLSP--400/200/3P | HLSP-400/100/4P | HLSP--230/60/2P | HLSP-.230/40/2P |
推荐选型 | HLSP-400/200/3P+1 | HLSP--400/100/3P+1 | HLSP--230/60/1P+1 | HLSP-230/40/1P+1 |
雷电过电压的整体防护概念
1、防雷区的定义
HLSP-400/100/4P一个欲保护的区域,由外到内可以分为几级保护区,最外层是0层,是直接雷击区域,危害性最高;越往内,危险程度越低!过电压主要是沿线串入的,保护区界面通过外部避雷器装置、钢筋混凝土及金属管道结构构成屏蔽层而形成,电气通道以及金属管道则经过这些界面。
LPZOa区:该区域内的各物体可能遭受直击雷,同时在该区内需电产生的电磁场能自由传播,没有衰减;
LPZ0e区:该区的各种物体在接闪器保护范围内,不会遭受直击雷,但该区内的雷电电磁场因没有屏蔽装置也能自由传播,没有衰减;
LPZ1区:该区 内的各个物体因在建筑物内,不会遭受直接雷击,流经各导体的电流比LPZ0e区更小,本区内的雷电电磁场可能衰减,这取决于屏蔽措施:
LPZn+1后续防雷区:当需 要进一步的减小流入的电流和电磁场强度时,应增设后续防雷区,井按照需要保护的对象所要求的环境区选择后续防雷区的要求条件。注: n=1. 2、....
从0级保护区到最内层保护区,必须实行分级保护,对于电源系统分为1. I、Il级, 对某些敏感设备可以加设V级保护,从而将过电压降到设备能承受的水平。根据分区的要求需要在每个分区的交界处安装相应的防雷器,在LPZ0e和 LPZ1区的交界处安装I级防雷器,在LPZ1和LP2n+1区的交界处安装II级防雷器,在LPZn+1区内的设备前端安装I级防雷器。其工作原理为:利用分级的防雷器,层层泄放雷电感应的能量,逐渐降低浪涌电压,从而保护用户设备。
I级防雷-般采用具有大通流量的防雷器,可以将较大的需电流泄入大地,达到限流的目的,同时将过电压减少到一定程度。I 级防雷保护器的保护水平要求Up<6kV。
I级、II级防雷保护采用具有较低残压的保护器,可以将线路中剩余的雷电流泄放入地,达到限压的目的,HLSP-400/100/4P使过电压减小到设备能够承受的水平。II 级防雷保护器的保护水平Up<4kV, I级防雷保护器的保护水平Up<2.5kV, N级防雷保护器的保护水平Up<1.5kV。
雷电过电压的整体防护概念
雷电防护包括外部防雷保护和内部防需保护。
外部防雷装置主要由接闪器(避雷针、避雷网) .引下线和接地装置构成,主要是为了保护建筑物免受當击引起火灾事故及人身安全事故。
HLSP-400/100/4P内部防雷装置主要由等电位连接、建筑物内部的屏蔽、安全距离构成,通过保护区内的金属管道、电缆等相连接或通过保护器相连接,实现等电位连接。目的主要是防止雷电和其他形式的过电压侵入设备中造成损坏,这是外部防霄装置无法保证的。
相关产品:
电源模块式:HLSP-400/200/4P、HLSP-400/150/4P、HLSP-400/100/4P、HLSP-400/80/4P、HLSP-400/60/4P、HLSP-400/40/4P、HLSP-400/20/4P、HLSP-A15、HLSP-A25、HLSP-A50
风电光伏专用:HLSP-690/100/4P、HLSP-690/80/4P、HLSP-690/60/4P、HLSP-690/40/4P
公司有着十五年防雷经验!技术可靠,HLSP-400/100/4P系列浪涌防雷器应用范围广, 产品精良,价格合理。西安邦华电气浪涌性能优越,用心塑造用电安全!欢迎您来电咨询:HLSP-400/100/4P系列浪涌保护器
