SPD防雷器SPN S220
阅读次数:636 发布时间:2020-09-24
SPN S220自主开发设计,高能电涌保护;SPN S220内置瞬间过流断路装置,可插拔更换防雷模块;SPN S220严格产品成本,提高产品质量,欢迎来电咨询!

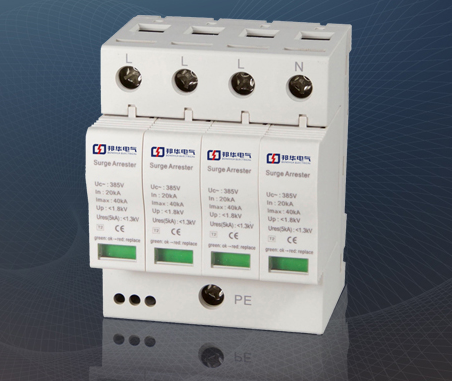

SPD防雷器SPN S220产品介绍
防雷器SPN S220 通用电源模块浪涌保护器,符合SPD国家标准GB18802.1-2011要求规范,使用时并联在电源线路上,SPN S220利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性,能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用,从而保护被保护的设备或系统不受冲击而损坏。
SPD防雷器工作原理
浪涌保护器SPN S220将暂态过电压产生的强电流对地放电,将暂态过电压限制在电气电子设备能承受的范围之内,使被保护设备不受冲击电压的损坏。SPN S220浪涌保护器的工作原理是:浪涌保护器一般安装在被保护设备的两端并接地。在正常工作条件之下,SPN S220浪涌保护器对正常工频电压具有高阻抗,几乎没有电流通过,相当于开路;当系统发生暂态过电压时,浪涌保护器对高频暂态过电压呈现低阻抗,相当于将被保护设备短路,暂态过电压将暂态过电压限制在设备能承受的电压范围之内,使设备得到保护。
防雷器主要参数衡量
(1) 电压保护等级。一般来说,SPN S220电压保护等级越低,保护效果越好。
(2) 流量。一般来说,SPN S220电流容量越大,雷电作用之下的安全性越好。然而,电流容量越大,浪涌保护器的电压保护水平和价格就越高。
(3) 最大持续工作电压。最大持续工作电压是指能连续施加在SPD上且能正常工作的最大均方根电压。根据《建筑防雷设计规范》(GB 50057-2010),不同接地系统下SPN S220浪涌防护器所需的最大工作电压最小值也不同。

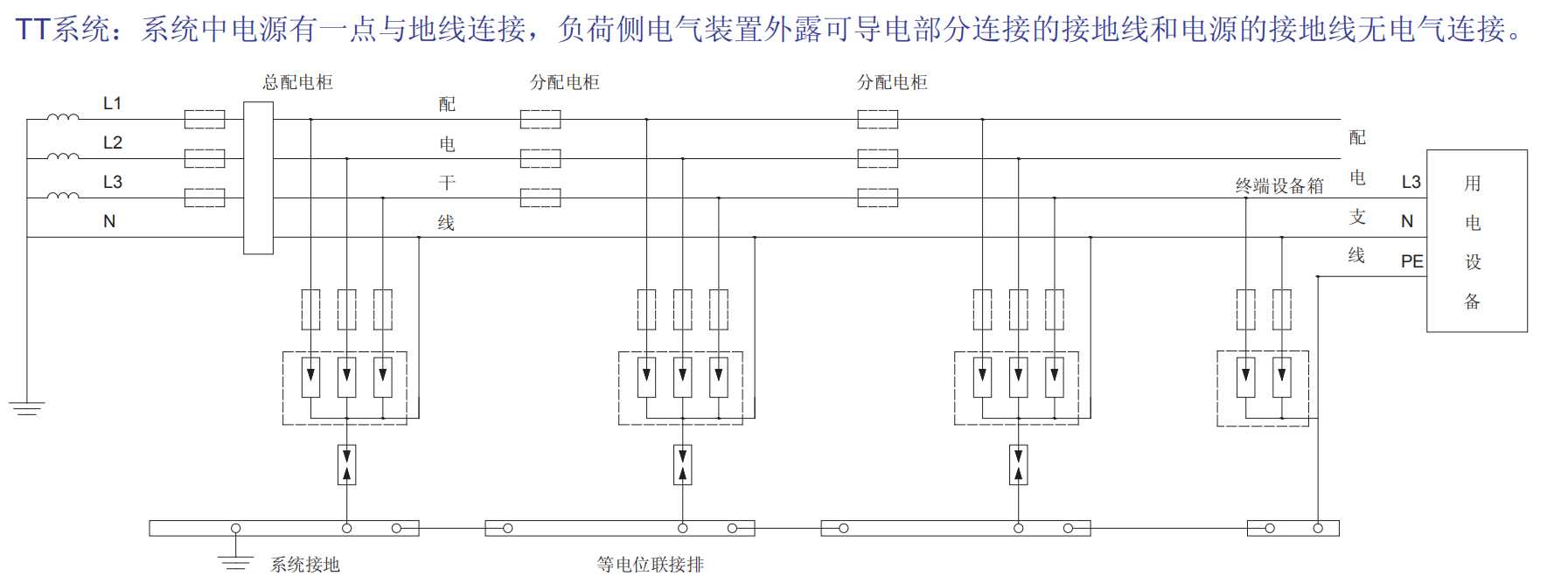

SPN S220接线图
SPD防雷器SPN S220 相关型号
SPN S480、SPN SAC25、SPN S440、SPN S240、SPN S220、SPN S420
