USF -BA35、BA55系列开关型交流电源防雷器

阅读次数:871     发布时间:2020-09-27

USF -BA35电涌保护器具有残压低、通流容量大、响应速度快。USF -BA35过电压防雷器安装方便,维护简单,产品寿命长!

USF -BA35

产品说明及应用:

      USF -BA35电源防雷器适用于建筑物进线的低压总配系统提供第一级 防雷(过电压)保护


产品特点:

      领先的触发式火花间隙技术,密闭式,无电弧外泄:高能量雷电流泻放,能力强,可承受超大雷电流冲击;采用温控保护电路,内置热保护。稳定可靠;残压低,响应时间快,漏电流小;可附加遥信报警装置.


技术参数:

产品型号

USF-BA55

USF-BA35

冲击电流Limp(10/350us)

50 KA

16KA

In

50 KA

25KA

SPD类型

电压开关型10/350us

响应时间Ta

100ns

额定工作电压Un

400V

最大持续工作电压us

400Vrms(Us等级称值)

400Vms(Us等级称值)

电压保护水平

Up≤2.3kV

Up≤2.2kV

绝缘阻抗I

>100Mobm

建议接线

相线16m m接地线25m m'

相线16m m2接地线25m m2

设备安装

35mm标准导轨
(EN50022/din46277-3)

35mm标准导轨
(EN50022/din46277-3)

外壳材料阻燃等级

符合UL94V-o

符合UL94V-o

外壳保护等级

IP20

IP20

工作温区Tr

-40~-+85℃

-40~+85℃

单模块外壳尺寸(××)

66×36×90mm

66×6×90mm

说明

产品外形和技术参数如有调整,以实物为准。

产品外形和技术参数如有调整,以实物为准。

型号含义:

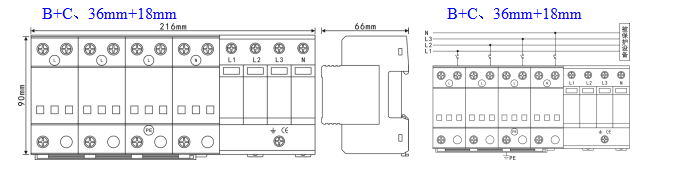

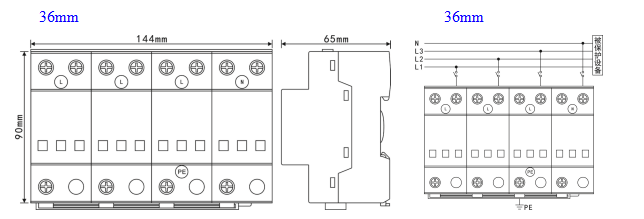

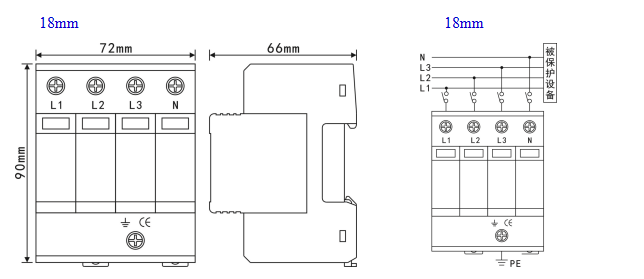

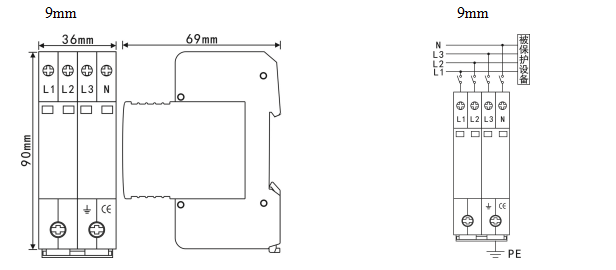

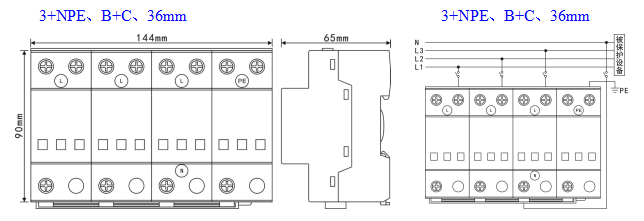

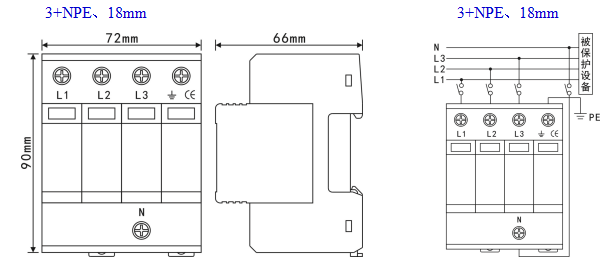

产品尺寸及接线:
